功率放大器全解VIP免费

功率放大器全解_第1页
1/30
功率放大器全解_第2页
2/30
功率放大器全解_第3页
3/30

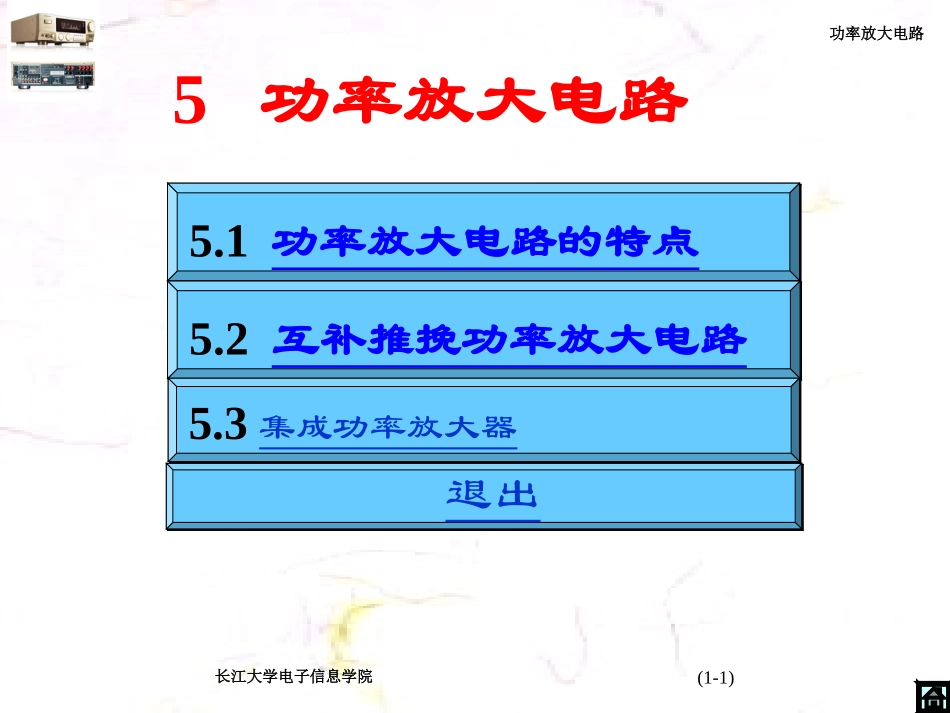

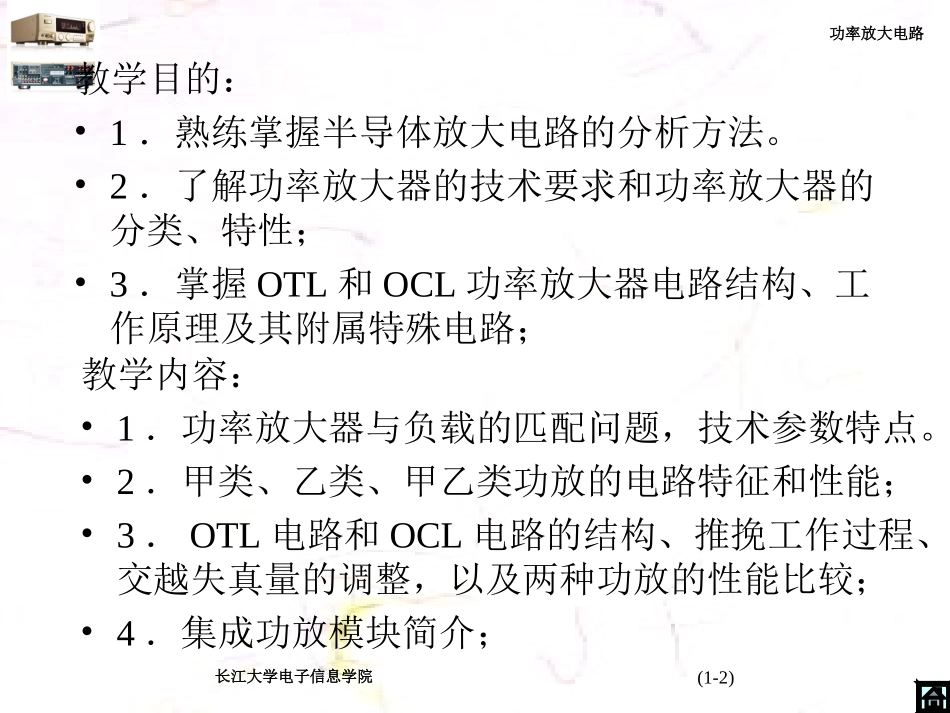

(1-1)长江大学电子信息学院功率放大电路5功率放大电路5.1功率放大电路的特点5.1功率放大电路的特点5.2互补推挽功率放大电路5.2互补推挽功率放大电路5.3集成功率放大器5.3集成功率放大器退出退出(1-2)长江大学电子信息学院功率放大电路教学目的:•1.熟练掌握半导体放大电路的分析方法。•2.了解功率放大器的技术要求和功率放大器的分类、特性;•3.掌握OTL和OCL功率放大器电路结构、工作原理及其附属特殊电路;教学内容:•1.功率放大器与负载的匹配问题,技术参数特点。•2.甲类、乙类、甲乙类功放的电路特征和性能;•3.OTL电路和OCL电路的结构、推挽工作过程、交越失真量的调整,以及两种功放的性能比较;•4.集成功放模块简介;(1-3)长江大学电子信息学院功率放大电路例1:扩音系统执行机构在一个多级放大器所构成的放大系统中,功率放大器常置于末级。作用是:提供足够大的输出功率以驱动负载。如使扬声器发声、继电器动作、仪表指针偏转等。5.1功率放大电路的特点和类型功率放大电压放大信号提取(1-4)长江大学电子信息学院功率放大电路例2:温度控制R1-R3:标准电阻Ua:基准电压Rt:热敏电阻A:电压放大器RtTUOT温度调节过程UbUO1R1aR2uoUsc+R3Rt功放b温控室A+-uo1加热元件(1-5)长江大学电子信息学院功率放大电路5.1.1功率放大器的特点1:功率放大器不仅要求输出电压的动态范围大,还要求输出电流的动态范围大,因此功率放大器就要求阻抗匹配。3:对功率放大器的分析不再采用微变等效电路,而要用图解法;所讨论的对象不再是放大倍数、输入、输出电阻,而是最大不失真功率、交、直流转换效率和晶体管的功率耗散。2:功率放大器对交直流电能的转换效率要高。(1-6)长江大学电子信息学院功率放大电路分析功放电路应注意的问题(1)功放电路中电流、电压要求都比较大,必须注意电路参数不能超过晶体管的极限值:ICM、UCEM、PCM。ICMPCMUCEMIcuce(1-7)长江大学电子信息学院功率放大电路(2)电流、电压信号比较大,必须注意防止波形失真。(3)电源提供的能量尽可能转换给负载,减少晶体管及线路上的损失。即注意提高电路的效率()。Pomax:负载上得到的交流信号功率。PE:电源提供的直流功率。%100maxEoPP(1-8)长江大学电子信息学院功率放大电路根据静态工作点设置的不同,可分为:1、甲类:工作在线性区,效率最高只能达到50%。2、乙类:工作在截止区,电路效率较高,但只能对半个周期的输入信号进行放大,非线性失真严重。3、甲乙类:工作在接近截止区,既能提高效率又能减小失真。目前广泛使用。5.1.1功率放大器的类型(1-9)长江大学电子信息学院功率放大电路如何解决效率低的问题?办法:降低Q点。既降低Q点又不会引起截止失真的办法:采用推挽输出电路,或互补对称射极输出器。缺点:但又会引起截止失真。甲类功率放大器一般由单个晶体管组成,非线性失真小,但同时因为工作电流小,所以效率低。(1-10)长江大学电子信息学院功率放大电路5.2互补推挽功率放大电路互补对称功放的类型单电源形式(OTL电路)双电源形式(OCL电路)OTL:OutputTransformerLessOCL:OutputCapacitorLess互补对称:电路中采用两支晶体管,NPN、PNP各一支;两管特性一致。类型:(1-11)长江大学电子信息学院功率放大电路5.2.1双电源互补对称功放电路(OCL)一、工作原理(设ui为正弦波)电路的结构特点:ui-USCT1T2uo+USCRLiL1.由NPN型、PNP型三极管构成两个对称的射极输出器对接而成。2.双电源供电。3.输入输出端不加隔直电容。(1-12)长江大学电子信息学院功率放大电路ic1ic2动态分析:ui0VT1截止,T2导通ui>0VT1导通,T2截止iL=ic1;ui-USCT1T2uo+USCRLiLiL=ic2T1、T2两个晶体管都只在半个周期内工作的方式,称为乙类放大。因此,不需要隔直电容。静态分析:ui=0VT1、T2均不工作uo=0V(1-13)长江大学电子信息学院功率放大电路乙类放大的输入输出波形关系:ui-USCT1T2uo+USCRLiL交越失真死区电压uiuou"ou´o´tttt交越失真:输入信号ui在过零前后,输出信号出现的失真便为交越失真。(1-14)长江大学电子信息学院功率放大电路ui-USCT1T2uo+USCRLiL(1)静态电流ICQ、IBQ等于零;(2)每管导通时间...
