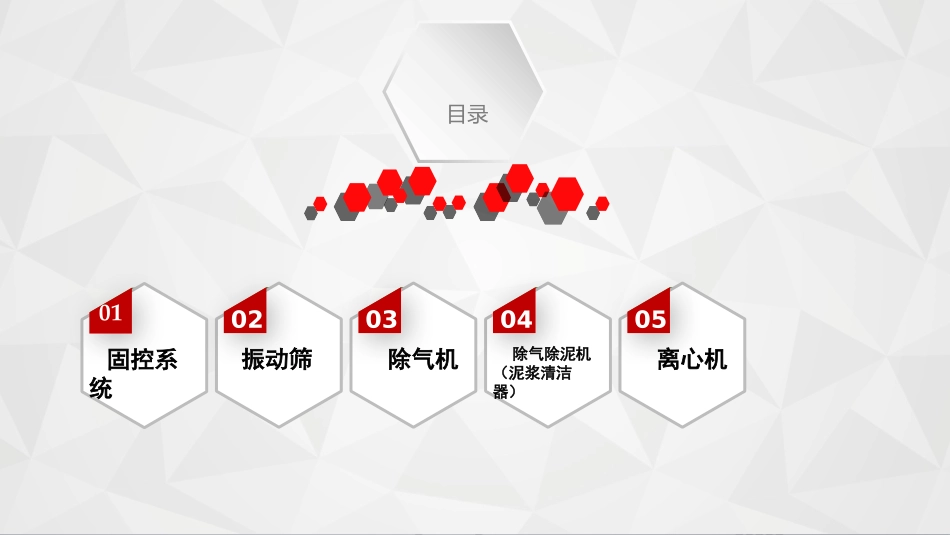

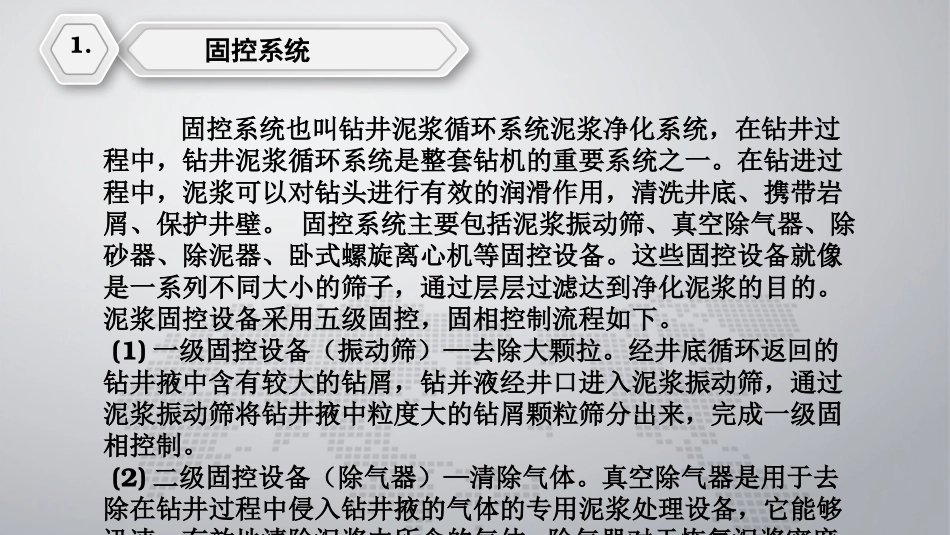

固控系统基础知识——LakePetro刘耀伟固控系统01除气除泥机（泥浆清洁器）04除气机03振动筛02离心机05目录固控系统1.固控系统也叫钻井泥浆循环系统泥浆净化系统，在钻井过程中，钻井泥浆循环系统是整套钻机的重要系统之一。在钻进过程中，泥浆可以对钻头进行有效的润滑作用，清洗井底、携带岩屑、保护井壁。固控系统主要包括泥浆振动筛、真空除气器、除砂器、除泥器、卧式螺旋离心机等固控设备。这些固控设备就像是一系列不同大小的筛子，通过层层过滤达到净化泥浆的目的。泥浆固控设备采用五级固控，固相控制流程如下。(1)一级固控设备（振动筛）—去除大颗拉。经井底循环返回的钻井掖中含有较大的钻屑，钻并液经井口进入泥浆振动筛，通过泥浆振动筛将钻井掖中粒度大的钻屑颗粒筛分出来，完成一级固相控制。(2)二级固控设备（除气器）—清除气体。真空除气器是用于去除在钻井过程中侵入钻井掖的气体的专用泥浆处理设备，它能够迅速、有效地清除泥浆中所含的气体,除气器对于恢复泥浆密度，防止潜在井喷、井塌危险的发生其有重要作用。(3)三级固控设备（除砂器）—去除较大颗粒。经过泥浆振动筛处理后的泥浆进入到除砂器中.除砂器将泥浆较大的砂粒分离出来，完成除砂过程。(4四级固控设备（除泥器）—去除小颗粒。经过除砂器处理后的泥浆进入到除泥器中，除泥器将泥浆小的砂粒分离出来.完成除泥过程.即为四级泥浆固控。(5)五级固控设备（离心机）—去除较小颗拉。经过除泥器处理后的泥浆进入到卧式螺旋离心机中，卧式螺旋离心机将泥浆较小的砂拉分离出来，完成离心过程，即为五级固相控制2.振动筛振动筛是泥浆净化系统中必不可少的泥浆净化一级固控设备，主要处理泥浆中比较大的钻屑颗粒，保证后面几级固控系统的处理效果和使用寿命；泥浆振动筛主要由液压升降装置、振动电机、筛箱、防爆开关、底座、筛网等组成。分离的固相颗粒的粒度由几个微米到20多毫米。由于要求筛下物越细越好，因此筛网使用的最大目数目前已达到325目。按筛箱上的运动轨迹分为圆形轨迹筛、直线轨迹筛、椭圆轨迹筛。现在主要用的是直线型振动筛。直线振动筛两根偏心块的主轴作同步反向旋转产生直线振动，直线振动的加速度平衡作用于筛箱，筛网受力均匀，其寿命远高于圆型振动筛和椭圆型振动筛。而且对泥浆的处理量也要明显高于其他类型的振动筛，但是由于振动方向单一，当筛网目数增多的时候，直线振动筛会出现筛糊现象，效率大大降低。1-泥浆进口；2-泥浆盒；3-筛网；4-筛除固相颗粒；5-底座6弹簧；7-筛箱；8-液体和细固相颗粒小拓展：筛网的目数目数，就是孔数，就是每平方英寸上的孔数目。目数越大，孔径越小。一般来说，目数×孔径（微米数）＝15000。比如，400目的筛网的孔径为38微米左右；500目的筛网的孔径是30微米左右。由于存在开孔率的问题，也就是因为编织网时用的丝的粗细的不同，不同的国家的标准也不一样，目前存在美国标准、英国标准和日本标准三种，其中英国和美国的相近，日本的差别较大。我国使用的是美国标准。目数的大小决定了筛网孔径的大小。而筛网孔径的大小决定了所过筛粉体的最大颗粒Dmax。除气器（真空除气器）3.为什么要除气？1．降低钻井液的密度。钻井液密度降低后，若井内钻井液净液柱的压力低于地层的压力，可能引起井下事故。2．使用于固控系统的砂泵、灌注泵、钻井泵的吸入不良，甚至不能正常工作，引起设备的振动。3．部分有毒气体（如硫化氢）逸出钻井液，可能引起现场操作人员中毒。4．可能引起火灾。5．气侵后，钻井液粘度增大，使机械钻速降低。真空除气器具备真空抽吸和形成薄层絮流两种功能，主要通过喷射器或真空泵从真空罐(室)中抽出气体，使罐内保持真空，以便吸入气侵泥浆，尔后进行除气。这类除气器通常具有以下设备：1）喷射器或真空泵：用以保持真空罐适当的真空度，将待处理的泥浆吸入，并排出分离气；2）特定的锥形挡板：泥浆流经挡板时扩散成薄膜状，从而易于气体逸出；3）特定型式的离心泵或喷射泵：将脱气泥浆从真空除气室中排出；4）必要的液面控制装置：调节进入真空除气室的泥浆量，保证除气室不会溢流，也不会抽空。除砂器和除泥器3.除砂器和除泥器...
