广联达GCL土建建模操作流程VIP免费

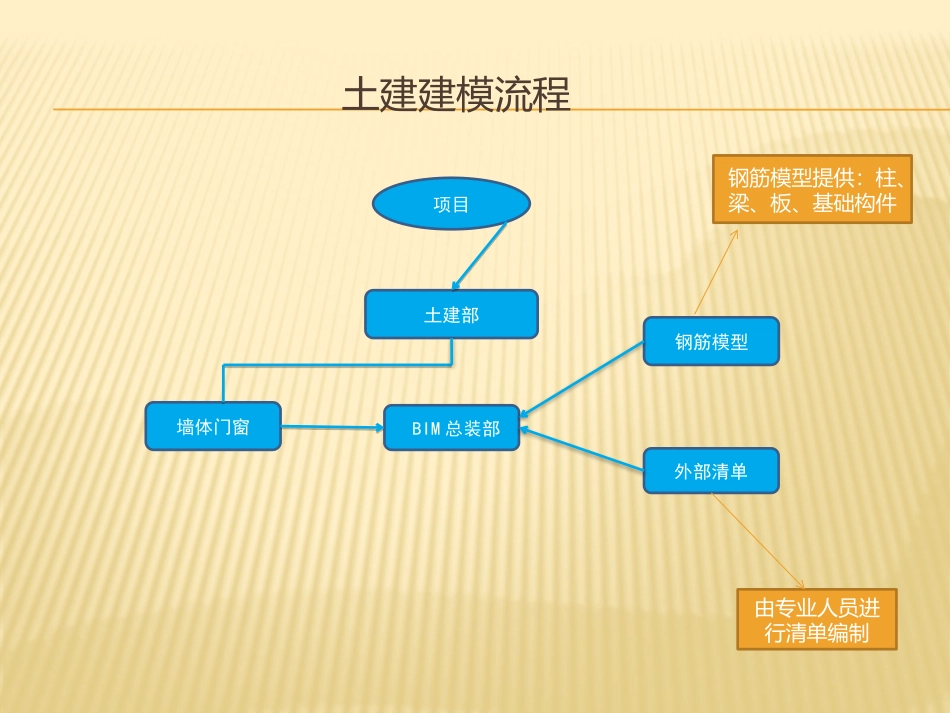

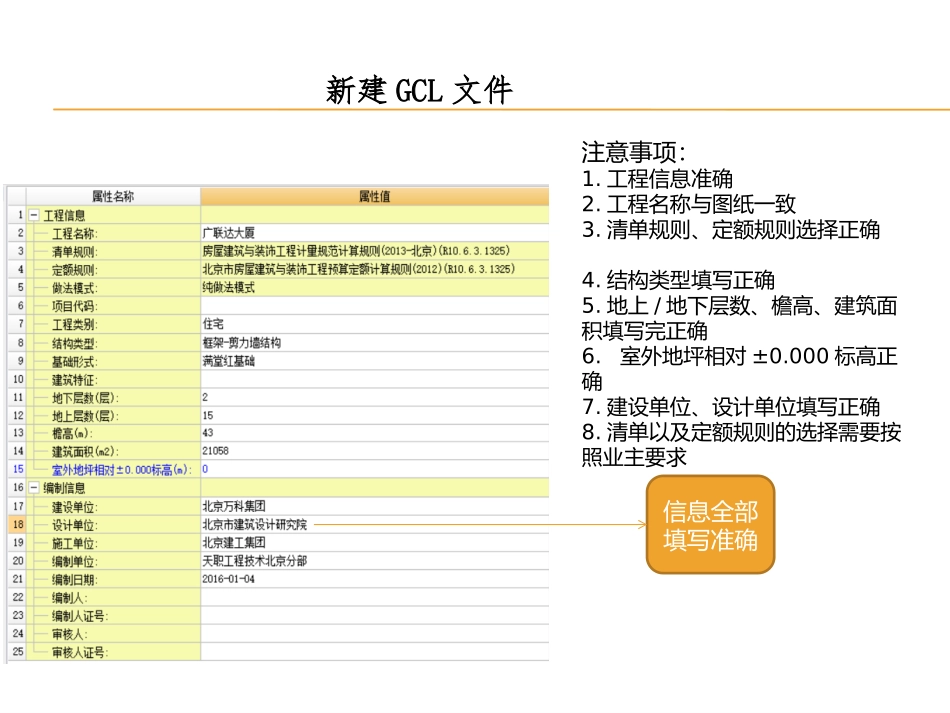

土建建模流程简介项目土建部墙体门窗BIM总装部钢筋模型外部清单钢筋模型提供：柱、梁、板、基础构件由专业人员进行清单编制土建建模流程新建GCL文件注意事项：1.工程信息准确2.工程名称与图纸一致3.清单规则、定额规则选择正确4.结构类型填写正确5.地上/地下层数、檐高、建筑面积填写完正确6.室外地坪相对±0.000标高正确7.建设单位、设计单位填写正确8.清单以及定额规则的选择需要按照业主要求信息全部填写准确墙体、门窗绘制墙体绘制方法：先绘制外墙，再绘制内墙。外墙和内墙必须形成闭合。并且不能使用F4进行绘制。绘制好墙体之后，进行内外墙的区分。在进行门窗的精确定位。GCL文件夹的建立标准放置图形文件放置导入的钢筋图形文件注意事项：每个工程必须有以下文件夹，放置相对应的文件新建楼层新建楼层：1、手动建立楼层2、识别楼层表：（步骤见详图）①把楼层表导入软件内②点识别楼层表；③框选识别所有楼层；④右击后选择名称、标高、层高三列，确定即可注意事项：1.楼层建立正确无误，标准层设置正确（考虑层高，泵高、墙柱梁板及建筑平面图）2.首层结构面的高差设置正确3.楼层砼标号设置正确4.绘制时按照平面及墙柱图准确确定需要绘制的楼层识别轴网步骤：1.定位轴网：导入CAD分解图，我们规定轴网左下角轴线交点定位为坐标（0,0）点，一般为情况为(1，A)轴交点，此处为（3，A轴交点）2.识别轴网。具体步骤为CAD识别中选择识别轴网，提取轴线与轴标号，自动识别轴网，待轴网识别完后要还原CAD图元即可注意事项：1.轴网识别正确完整，确保轴号及轴线都识别完整。2.CAD分解图全部导入并定位准确。点击定位CAD图，选取左下角交点点击坐标，在弹出对话框中输入（0,0），点击确定识别砼墙注意事项：1.内外墙全部中到中正确绘制。2.内外墙区分正确3.厨卫间墙体区分为触水墙，调整墙体颜色便于与其他墙体区分4.将楼梯间及其前室区处用虚墙分开来确保虚墙位置正确。5.按照建筑说明设置止水带的高度，位置，并将其定义，使用智能布置F3选择触水墙体，并绘制准确到位。步骤1、点击导航栏“识别墙”2、点击工具栏“提取混凝土边线”，选中按图层选择，绘图区左击混凝土墙线图层--右击确定—3、工具栏“识别墙”--选取提取的一种墙，框选识别--绘图区右击确定；1.浏览本层墙柱平面图，判断本层的剪力墙厚，电梯井壁的厚度，并调整构件属性、修改项目特征，墙厚，泵送高度，砼标号等，30m以内泵送高度不描述，30-50m、50m以上单独描述；模板特征描述定义准确，模板类型：模板，支撑高度3.6m内不描述，超3.6m楼层定义为5m内；2.先将全部砼墙识别为TNQ，全选修改中到中，如有偏位存在，则采用对齐命令对齐；待砌筑外墙绘制后区分内外墙、电梯井壁；3.绘制附墙柱。对于突出墙体的部分，使用附墙柱绘制，并将附墙柱定义为墙识别砼墙（二）砌体墙外墙绘制墙体名称：墙厚+材质+内（外）墙根据图纸要求选择墙体类别区分砌体内外墙墙体标高根据图纸说明及墙身大样进行调整砌体墙外墙绘制（以此为起点）外墙绘制：自左上角按照顺时针方向绘制直到封闭为止，期间根据墙厚、触水墙切换构件、不间断切换，全部墙体中到中绘制。砌体墙内墙绘制墙体名称：墙厚+材质+内（外）墙根据图纸要求选择墙体类别墙体标高根据图纸说明及墙身大样进行调整区分砌体内外墙砌体墙内墙绘制内墙绘制：内墙自上而下，从左到右绘制，墙体中到中绘制。触水墙区分：将全部墙体批量打断，再根据说明将触水墙体区分出来，一般将厨房卫生间墙体区分出来。门窗绘制（一）CAD识别中选择识别门窗表，将以下属性必须识别到位（名称、宽、高、离地高度、备注）。注意离地高度根据门窗大样以及立面图调整修改。点击“识别门窗表”，然后选中要识别的门窗表门窗绘制（二）点击“提取砌体墙边线”，然后点击右键确定；点击“提取门窗洞口标识”，右键确定点击“识别门窗洞”下选项“精确识别门窗洞”门窗绘制（二）1.精确识别：先精确识别门，其次精确识别识别外窗（此时飘窗不需要识别），最后精确识别内窗，同样识别完要检查有没有漏识别与识别错。2.无门窗表时查看门窗大样建立门窗构件，飘窗不识别，结合建筑。先点击“门窗标...
