航飞外业流程VIP免费

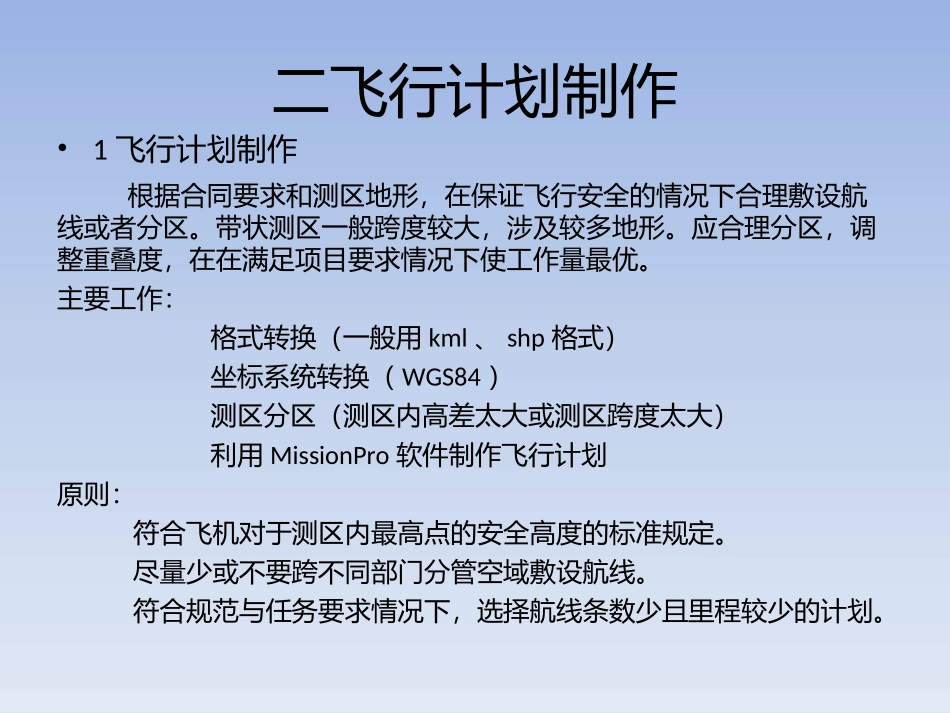

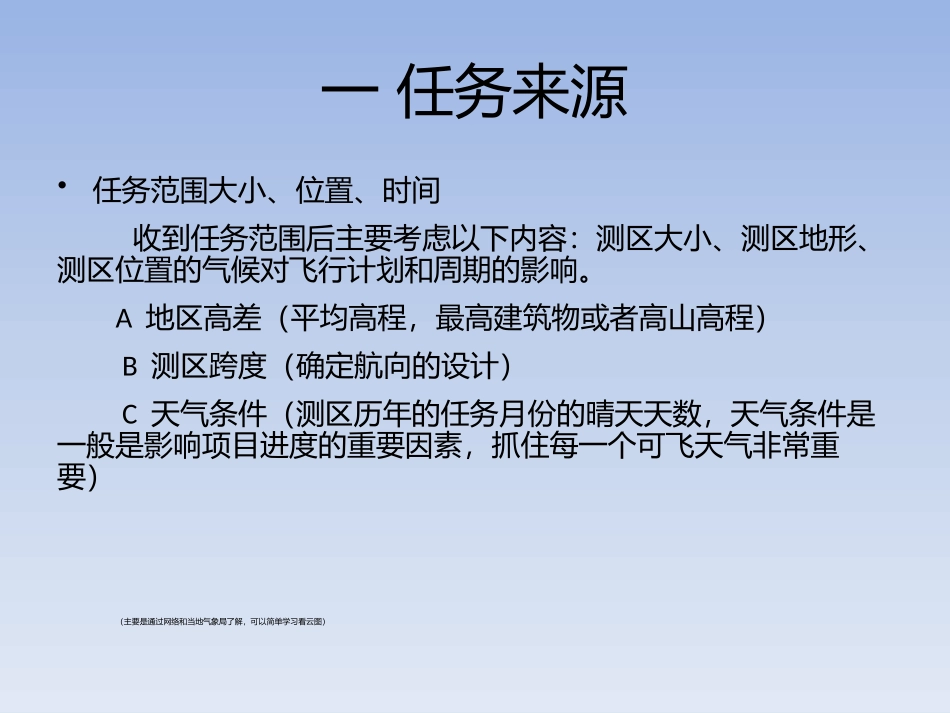

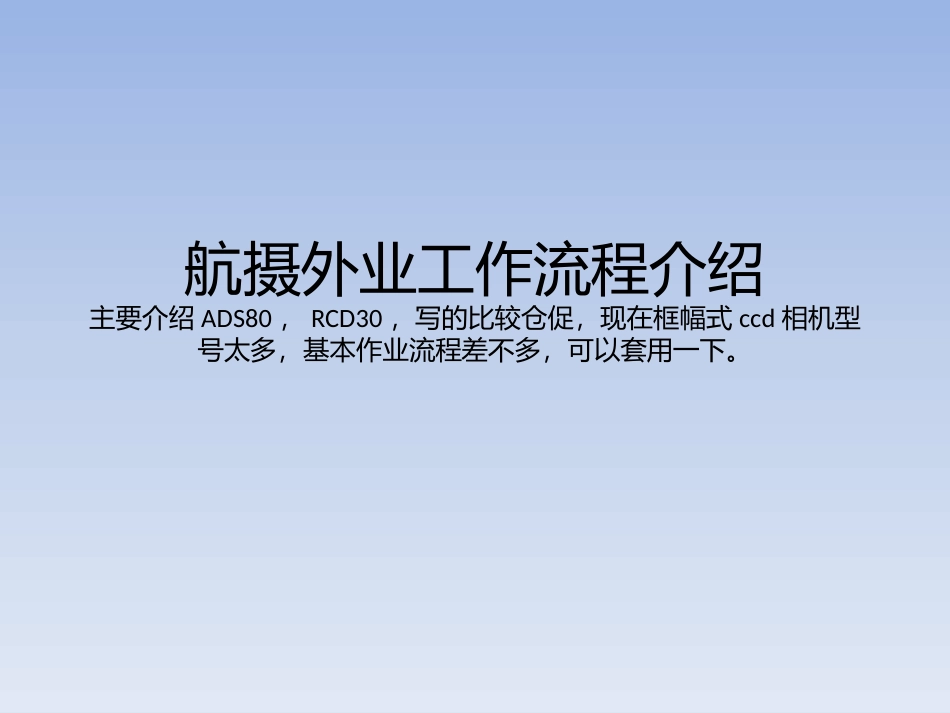

航摄外业工作流程介绍主要介绍ADS80，RCD30，写的比较仓促，现在框幅式ccd相机型号太多，基本作业流程差不多，可以套用一下。一任务来源•任务范围大小、位置、时间收到任务范围后主要考虑以下内容：测区大小、测区地形、测区位置的气候对飞行计划和周期的影响。A地区高差（平均高程，最高建筑物或者高山高程）B测区跨度（确定航向的设计）C天气条件（测区历年的任务月份的晴天天数，天气条件是一般是影响项目进度的重要因素，抓住每一个可飞天气非常重要）（主要是通过网络和当地气象局了解，可以简单学习看云图）二飞行计划制作•1飞行计划制作根据合同要求和测区地形，在保证飞行安全的情况下合理敷设航线或者分区。带状测区一般跨度较大，涉及较多地形。应合理分区，调整重叠度，在在满足项目要求情况下使工作量最优。主要工作：格式转换（一般用kml、shp格式）坐标系统转换（WGS84）测区分区（测区内高差太大或测区跨度太大）利用MissionPro软件制作飞行计划原则：符合飞机对于测区内最高点的安全高度的标准规定。尽量少或不要跨不同部门分管空域敷设航线。符合规范与任务要求情况下，选择航线条数少且里程较少的计划。航线示意图•2进行飞行空域的批件申请向空军和民航管理部门申请空域。根据飞行计划航线的敷设方向和飞机的转弯半径合理的申请空域范围。要做到在满足飞行的情况下申请尽量小空域范围，避免与其他任务空域发生冲突。主要工作是准备符合空军和民航要求的空域图、航线示意图、领航表等资料。申请批件一般不能跨年申请。空域示意图三机场与飞机的选择•1飞机选择飞机选择主要看相机参数、任务的GSD，飞机巡航速度、飞机费用。（国内常用飞机有运5、运12、塞斯纳208）•2机场选择一般避开航班架次较多的民机场或者部队机场机场，在距离合适的范围内选择农用机场。有条件进驻部队机场，尽量进驻。运5塞斯纳208四数据采集•1安装与试机相机安装，各部件安装稳定，牢固，项目结束前尽量不要拆卸。每次飞行前必须检查镜头清洁程度，线连接的稳固程度，线接口的清洁程度。安装结束进行地面试机，系统测试通过后安装结束。ADS80相机组成：CU主机OI操作屏幕OC导航屏幕PAV座架SH92镜头GPSGPS天线RCD30相机组成基本相同，命名不同。ADS80RCD30•2摄影飞行•1）申报计划详细了解测区天气，在天气满足飞行条件的情况下向空军，民航管理部门申请当天飞行计划。主要内容：起降机场、备降机场、起飞时间、落地时间、作业范围等。一般主要通过邮件与电话方式申报。•2）进场A向机长介绍今天计划飞行的具体任务量，计划进线点，返航时间，飞行要求等。B地面试机。检查并清洁镜头。采用地面电源或机上电源对相机进行全面测试，输入和调整各种参数。（ADS80与RCD30相机要求严格开机关机顺序，和防静电操作。）C等待批复。•3飞行A开机使用飞机电源仪器开机必须征求机长同意。B进入FCMS/FlightPro系统①检查各个硬件指示灯颜色。绿色、橙色、红色②主界面中检查CU中硬盘模式，剩余容量。Single、Backup、Joint③进入飞行模式，导入飞行计划，进行作业（徕卡相机要求在飞行模式下，导入计划后进入航线前先平飞5分钟，然后8字飞行，5分钟内进入航线作业，结束作业前与之相反操作。）。飞行流程示意图空中摄影过程•RCD30倾斜摄影检校飞行作用：可以对POS辅助航摄仪的系统误差、相机相关参数、偏心分量及偏心角进行检校。布设原则：检校场应尽量布设在摄区内，也可布设在摄区附近，所选区域应能够实施野外像片控制测量；检校场的基准面应尽量与摄区基准面一致；检校场航摄时地面分辨率应与摄区尽量接近，一致最好。根据项目检校场地面分辨率，摄区飞行相对地面高度，航摄仪倾斜角度为35°，视场角28°，计算可得到检校飞行的“井“字航线间的距离。很多数码框幅式相机都需要进行检校飞行，原则和这个类似，如果对焦距有个很好的检校，可以飞高低航线。检校飞行原理示意图•检校飞行1双向飞行,8条航线。2每条航线30-40张影像。3航向重叠度80%。4区域内不能有水，避免高层建筑。4飞行记录飞行记录要实时填写，主要记录每条航线的开始时间、结束时间、超限指标和超限处具体位置、航线截断飞...
