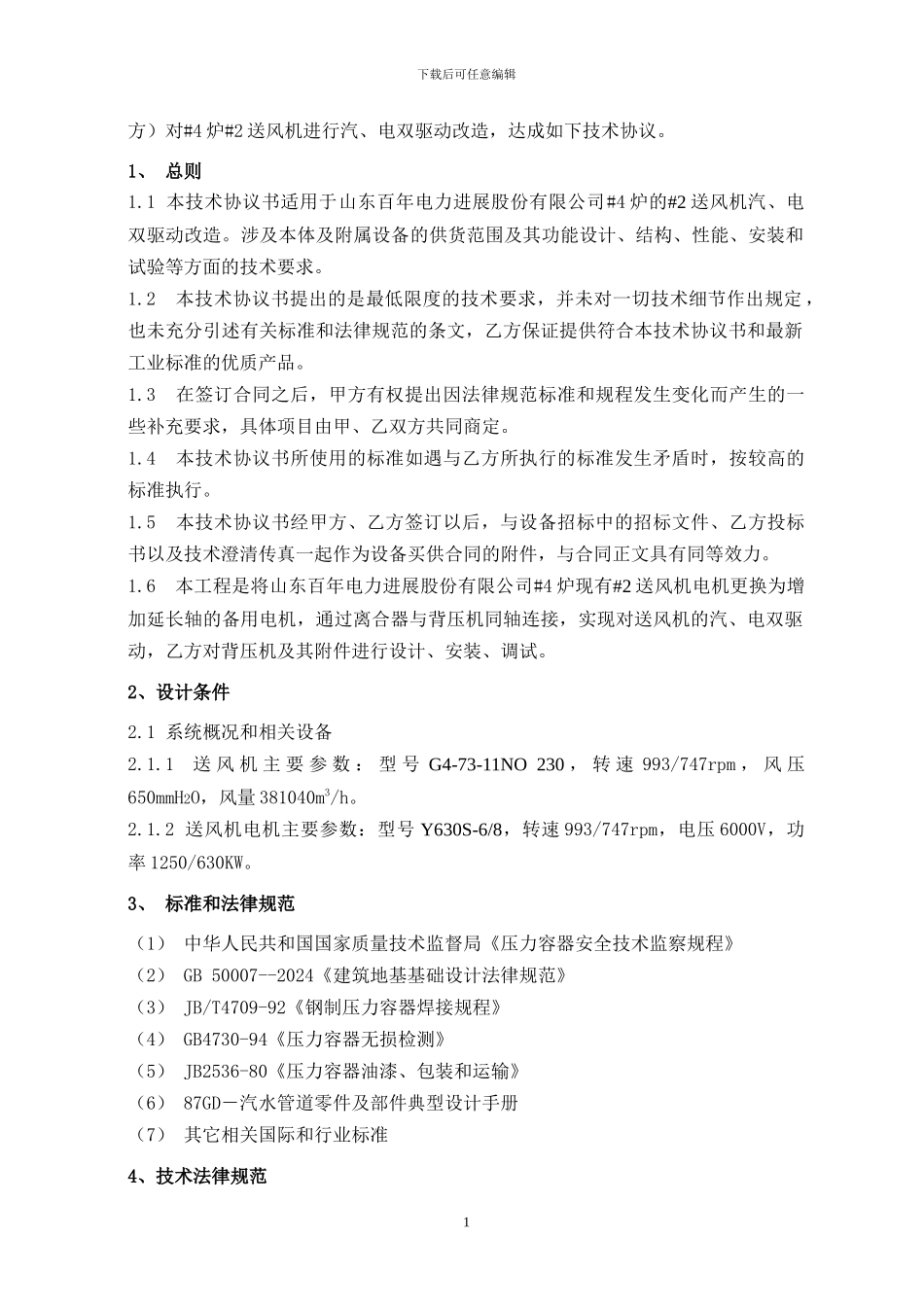

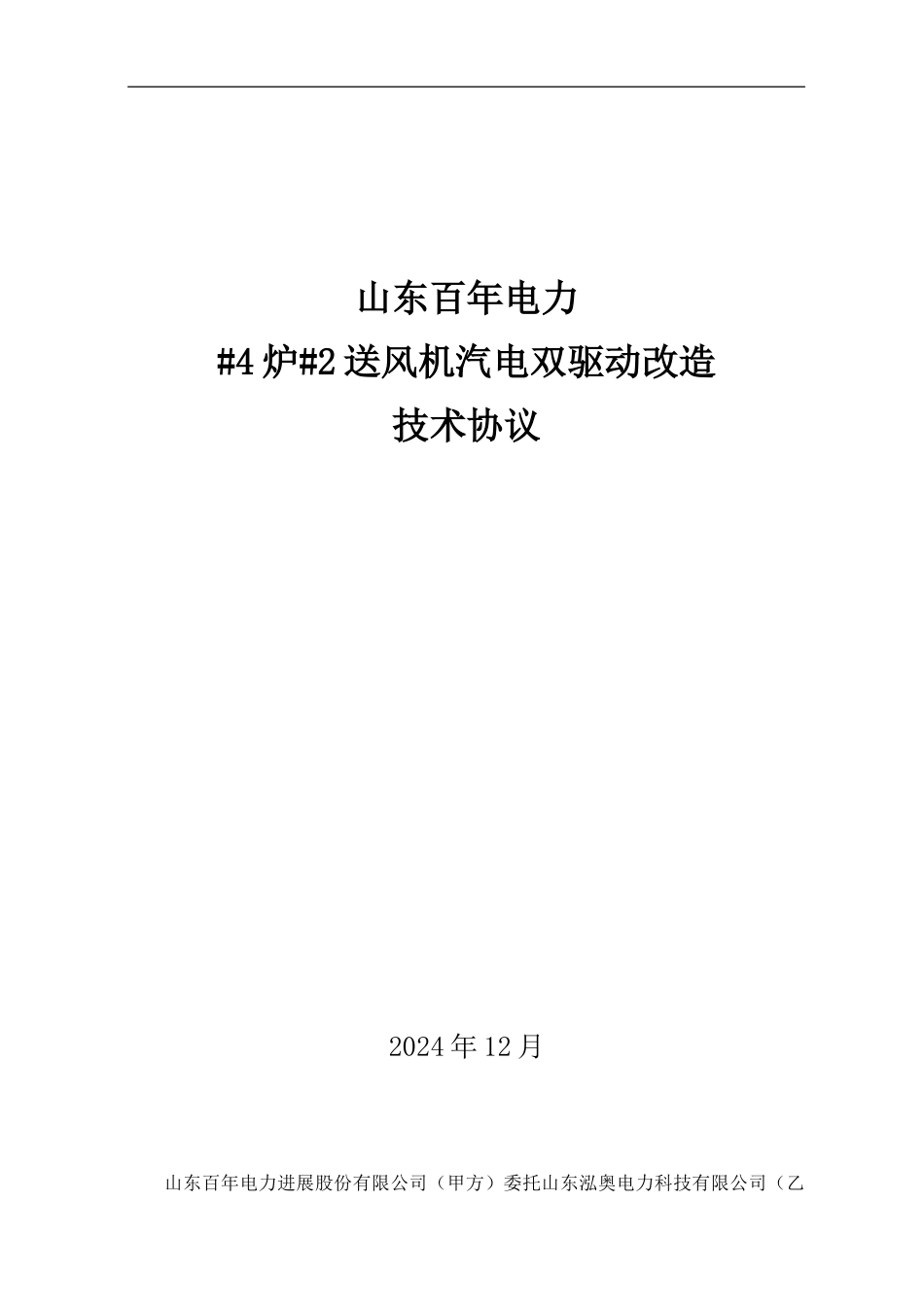

山东百年电力#4 炉#2 送风机汽电双驱动改造技术协议2024 年 12 月山东百年电力进展股份有限公司（甲方）委托山东泓奥电力科技有限公司（乙下载后可任意编辑方）对#4 炉#2 送风机进行汽、电双驱动改造，达成如下技术协议。1、 总则1.1 本技术协议书适用于山东百年电力进展股份有限公司#4 炉的#2 送风机汽、电双驱动改造。涉及本体及附属设备的供货范围及其功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定 ，也未充分引述有关标准和法律规范的条文，乙方保证提供符合本技术协议书和最新工业标准的优质产品。1.3 在签订合同之后，甲方有权提出因法律规范标准和规程发生变化而产生的一些补充要求，具体项目由甲、乙双方共同商定。1.4 本技术协议书所使用的标准如遇与乙方所执行的标准发生矛盾时，按较高的标准执行。1.5 本技术协议书经甲方、乙方签订以后，与设备招标中的招标文件、乙方投标书以及技术澄清传真一起作为设备买供合同的附件，与合同正文具有同等效力。1.6 本工程是将山东百年电力进展股份有限公司#4 炉现有#2 送风机电机更换为增加延长轴的备用电机，通过离合器与背压机同轴连接，实现对送风机的汽、电双驱动，乙方对背压机及其附件进行设计、安装、调试。2、设计条件2.1 系统概况和相关设备2.1.1 送 风 机 主 要 参 数 ： 型 号 G4-73-11NO 230 ， 转 速 993/747rpm ， 风 压650mmH2O，风量 381040m3/h。2.1.2 送风机电机主要参数：型号 Y630S-6/8，转速 993/747rpm，电压 6000V，功率 1250/630KW。3、 标准和法律规范 （1） 中华人民共和国国家质量技术监督局《压力容器安全技术监察规程》（2） GB 50007--2024《建筑地基基础设计法律规范》（3） JB/T4709-92《钢制压力容器焊接规程》（4） GB4730-94《压力容器无损检测》（5） JB2536-80《压力容器油漆、包装和运输》（6） 87GD－汽水管道零件及部件典型设计手册（7） 其它相关国际和行业标准4、技术法律规范1下载后可任意编辑4.1 安装运行条件4.1.1 背压式汽轮机安装在电机非驱动端，经超越离合器与电机同轴连接，将背压机轴功率输送至电机转轴，布置型式为室内布置。4.1.2 汽轮机用汽参数：蒸汽来自冷再抽汽母管，额定蒸汽参数：压力 2.54MPa（a），温度 315℃。4.1.3 冷再抽汽母管尺寸：φ273×7mm4.2设备主要技术参数4.2.1 汽轮机主...
