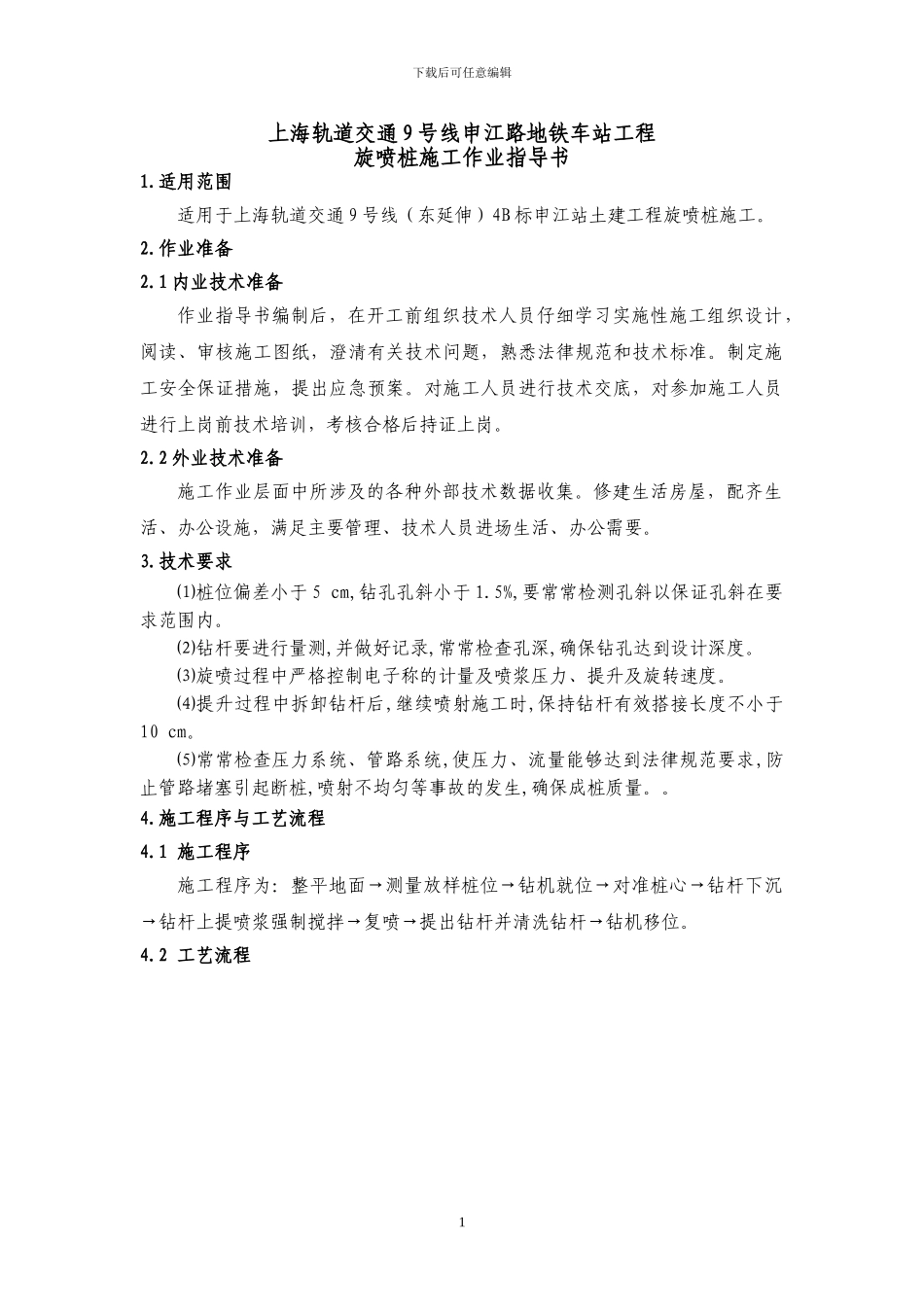

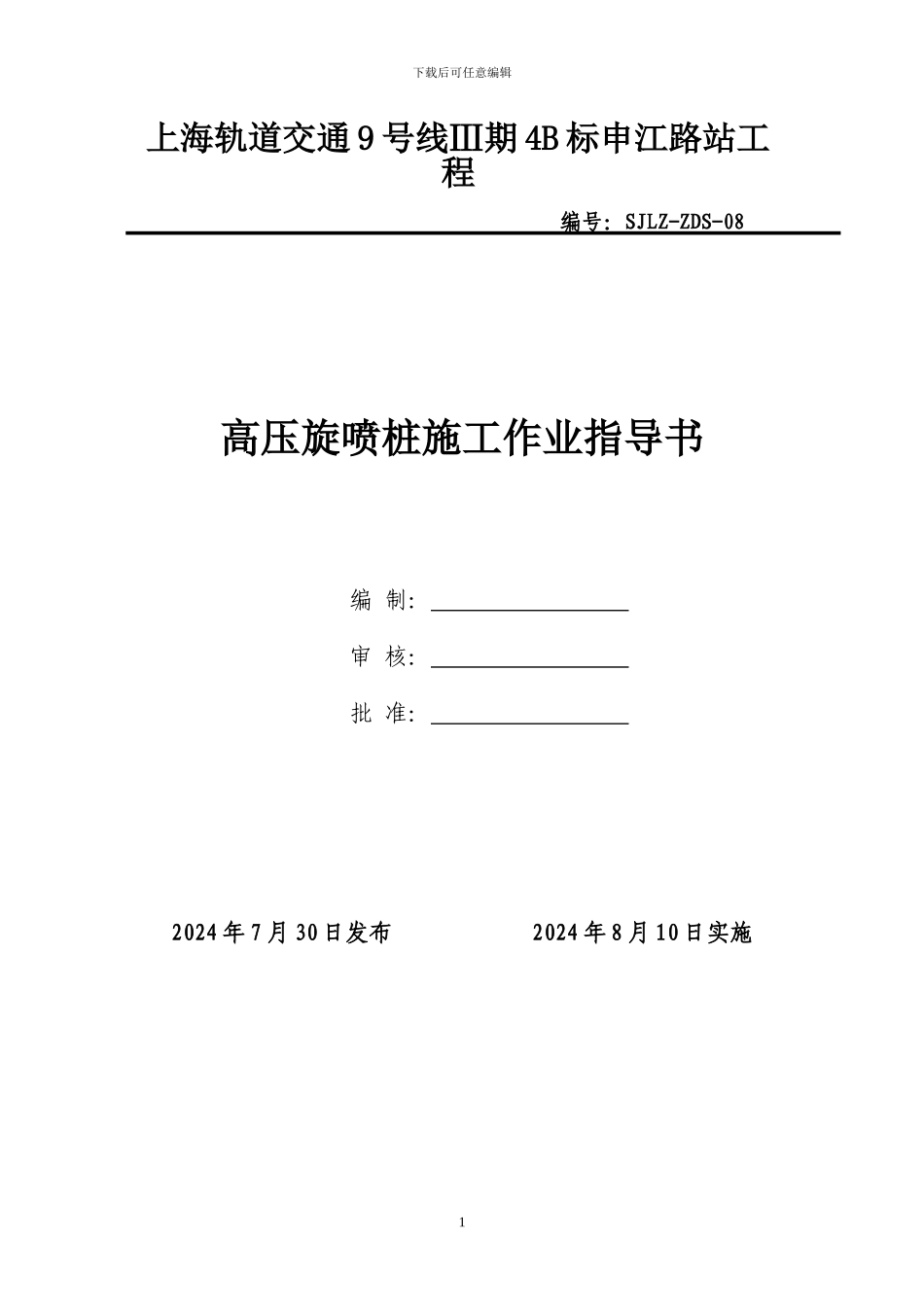

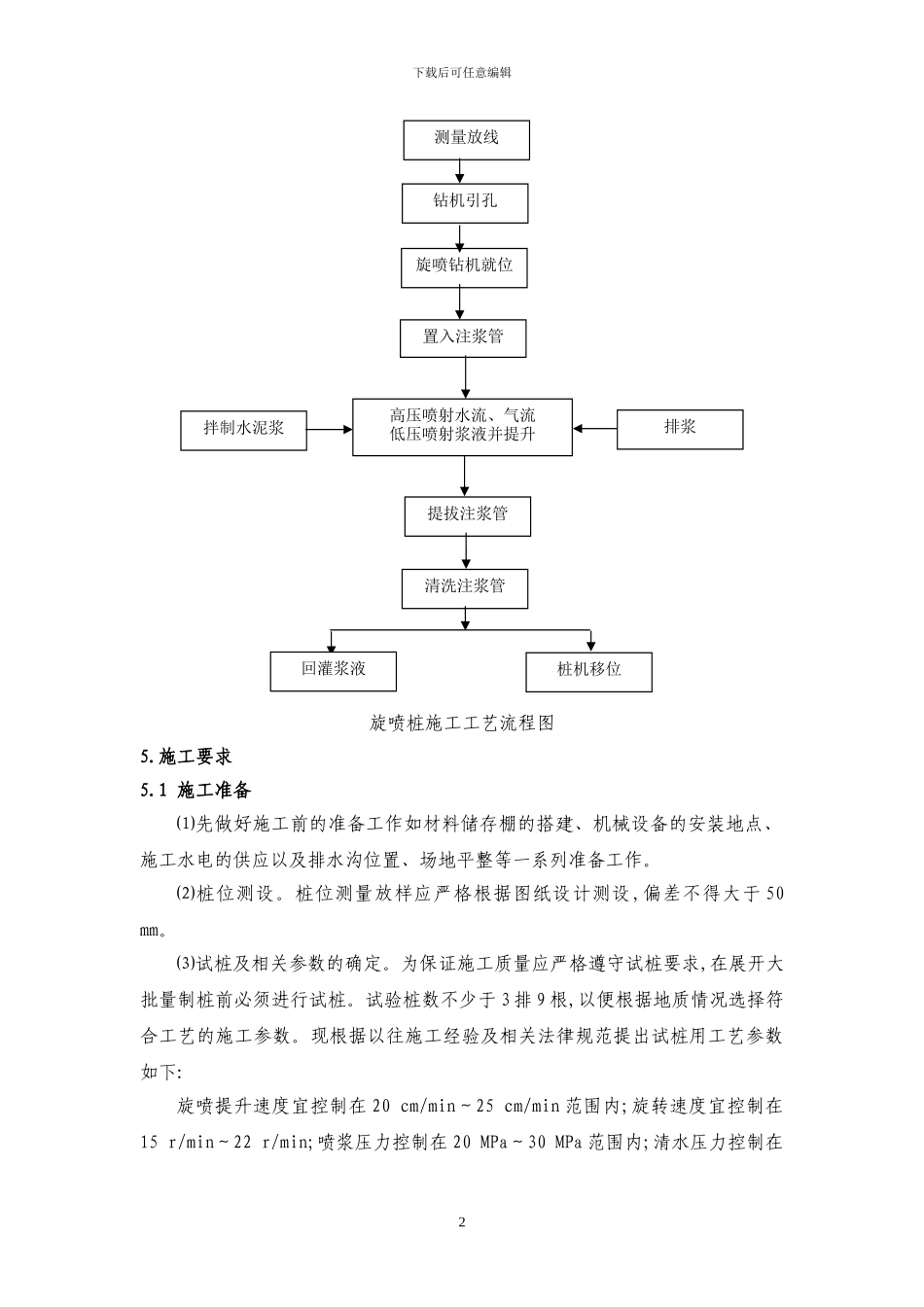

下载后可任意编辑上海轨道交通 9 号线Ⅲ期 4B 标申江路站工程 编号：SJLZ-ZDS-08 高压旋喷桩施工作业指导书 编 制： 审 核： 批 准： 2024 年 7 月 30 日发布 2024 年 8 月 10 日实施1下载后可任意编辑上海轨道交通 9 号线申江路地铁车站工程旋喷桩施工作业指导书1.适用范围适用于上海轨道交通 9 号线（东延伸）4B 标申江站土建工程旋喷桩施工。2.作业准备2.1 内业技术准备作业指导书编制后，在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层面中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3.技术要求⑴桩位偏差小于 5 cm,钻孔孔斜小于 1.5%,要常常检测孔斜以保证孔斜在要求范围内。⑵钻杆要进行量测,并做好记录,常常检查孔深,确保钻孔达到设计深度。⑶旋喷过程中严格控制电子称的计量及喷浆压力、提升及旋转速度。⑷提升过程中拆卸钻杆后,继续喷射施工时,保持钻杆有效搭接长度不小于10 cm。⑸常常检查压力系统、管路系统,使压力、流量能够达到法律规范要求,防止管路堵塞引起断桩,喷射不均匀等事故的发生,确保成桩质量。。4.施工程序与工艺流程4.1 施工程序施工程序为：整平地面→测量放样桩位→钻机就位→对准桩心→钻杆下沉→钻杆上提喷浆强制搅拌→复喷→提出钻杆并清洗钻杆→钻机移位。4.2 工艺流程 1下载后可任意编辑旋喷桩施工工艺流程图5.施工要求5.1 施工准备⑴先做好施工前的准备工作如材料储存棚的搭建、机械设备的安装地点、施工水电的供应以及排水沟位置、场地平整等一系列准备工作。⑵桩位测设。桩位测量放样应严格根据图纸设计测设,偏差不得大于 50 mm。⑶试桩及相关参数的确定。为保证施工质量应严格遵守试桩要求,在展开大批量制桩前必须进行试桩。试验桩数不少于 3 排 9 根,以便根据地质情况选择符合工艺的施工参数。现根据以往施工经验及相关法律规范提出试桩用工艺参数如下:旋喷提升速度宜控制在 20 cm/min～25 cm/min 范围内;旋转速度宜控制在15 r/min～22 r/min;喷浆压力控制在 20 MPa～30 MPa 范围内;清水压力控制在测量放线钻机引孔旋喷钻机就位置入注浆管高压喷射水流、气流...
