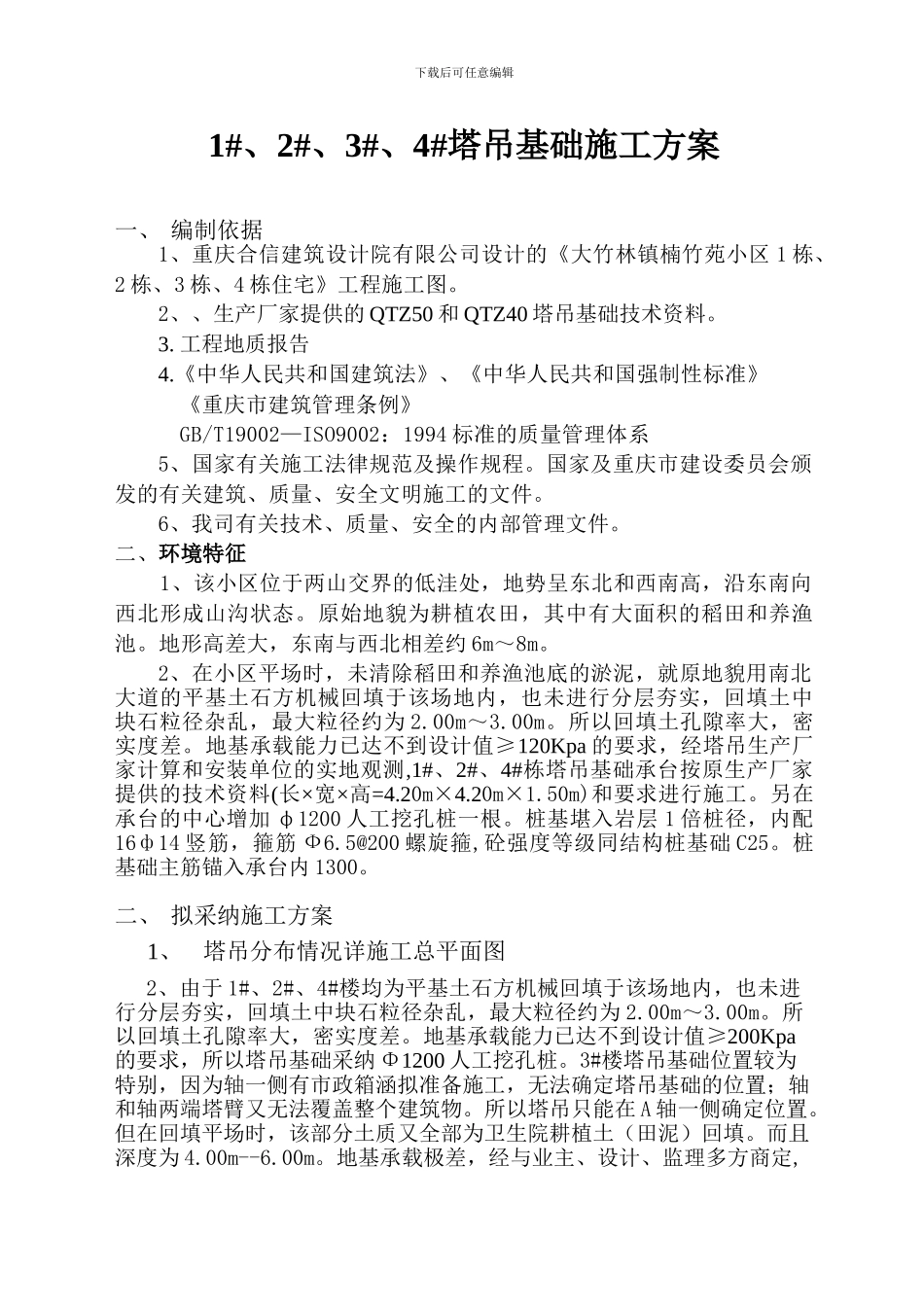

下载后可任意编辑1#、2#、3#、4#塔吊基础施工方案一、 编制依据1、重庆合信建筑设计院有限公司设计的《大竹林镇楠竹苑小区 1 栋、2 栋、3 栋、4 栋住宅》工程施工图。2、、生产厂家提供的 QTZ50 和 QTZ40 塔吊基础技术资料。3. 工程地质报告4.《中华人民共和国建筑法》、《中华人民共和国强制性标准》《重庆市建筑管理条例》GB/T19002—ISO9002：1994 标准的质量管理体系5、国家有关施工法律规范及操作规程。国家及重庆市建设委员会颁发的有关建筑、质量、安全文明施工的文件。6、我司有关技术、质量、安全的内部管理文件。二、环境特征 1、该小区位于两山交界的低洼处，地势呈东北和西南高，沿东南向西北形成山沟状态。原始地貌为耕植农田，其中有大面积的稻田和养渔池。地形高差大，东南与西北相差约 6m～8m。2、在小区平场时，未清除稻田和养渔池底的淤泥，就原地貌用南北大道的平基土石方机械回填于该场地内，也未进行分层夯实，回填土中块石粒径杂乱，最大粒径约为 2.00m～3.00m。所以回填土孔隙率大，密实度差。地基承载能力已达不到设计值≥120Kpa 的要求，经塔吊生产厂家计算和安装单位的实地观测,1#、2#、4#栋塔吊基础承台按原生产厂家提供的技术资料(长×宽×高=4.20m×4.20m×1.50m)和要求进行施工。另在承台的中心增加 φ1200 人工挖孔桩一根。桩基堪入岩层 1 倍桩径，内配16ф14 竖筋，箍筋 Ф6.5@200 螺旋箍,砼强度等级同结构桩基础 C25。桩基础主筋锚入承台内 1300。 二、 拟采纳施工方案1、塔吊分布情况详施工总平面图2、由于 1#、2#、4#楼均为平基土石方机械回填于该场地内，也未进行分层夯实，回填土中块石粒径杂乱，最大粒径约为 2.00m～3.00m。所以回填土孔隙率大，密实度差。地基承载能力已达不到设计值≥200Kpa的要求，所以塔吊基础采纳 Φ1200 人工挖孔桩。3#楼塔吊基础位置较为特别，因为轴一侧有市政箱涵拟准备施工，无法确定塔吊基础的位置；轴和轴两端塔臂又无法覆盖整个建筑物。所以塔吊只能在 A 轴一侧确定位置。但在回填平场时，该部分土质又全部为卫生院耕植土（田泥）回填。而且深度为 4.00m--6.00m。地基承载极差，经与业主、设计、监理多方商定,下载后可任意编辑该塔吊基础利用轴、轴交轴两根 400 钻孔桩。另外在轴增加两根 400 的钻孔桩作为塔吊基础的支承桩。（详附图）。该部分基础提前施工完成，经动测试验合格后，再浇塔基承台和地梁。3、主要施工方法基础采纳人工...
