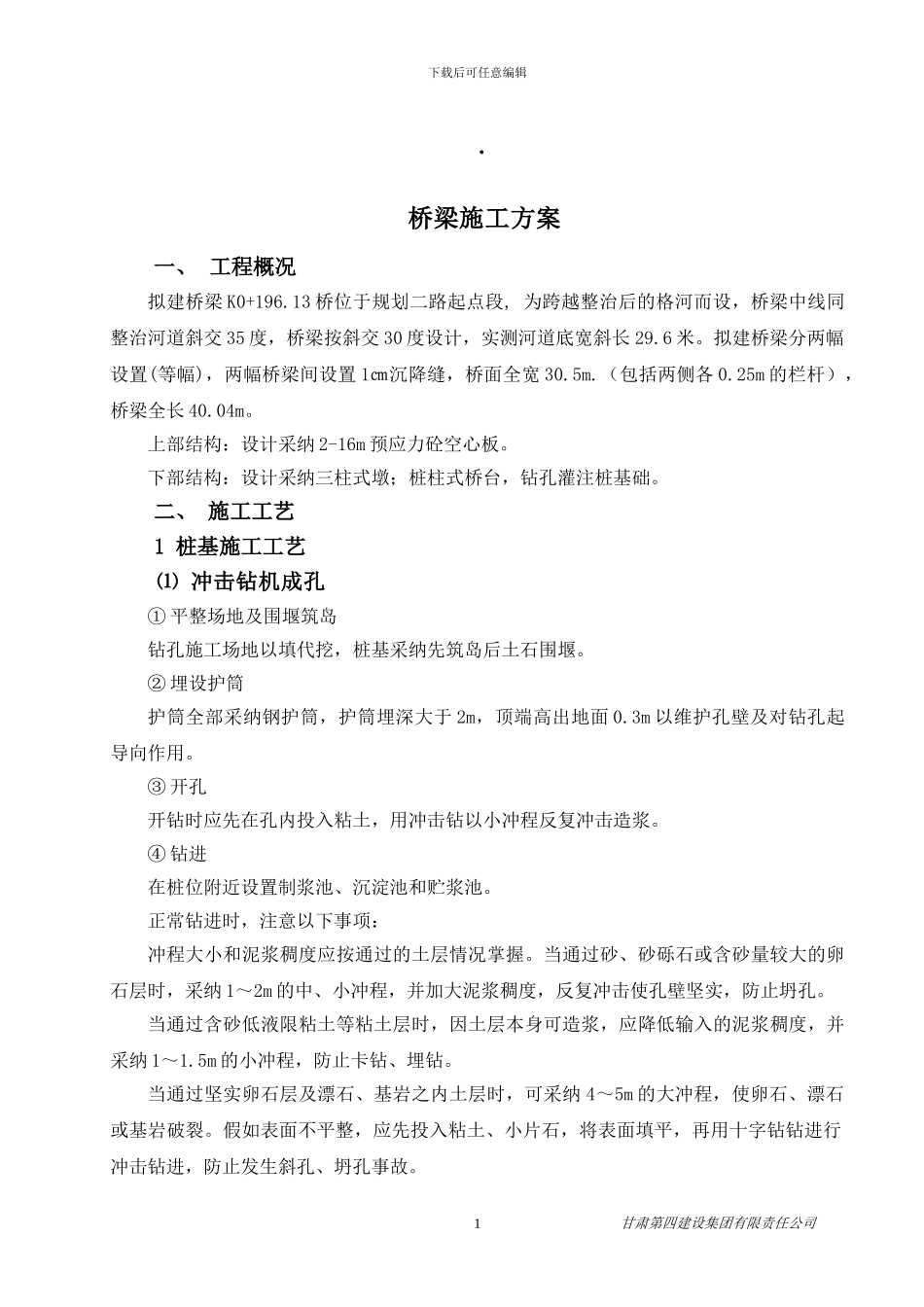

下载后可任意编辑. 桥梁施工方案一、 工程概况拟建桥梁 K0+196.13 桥位于规划二路起点段, 为跨越整治后的格河而设，桥梁中线同整治河道斜交 35 度，桥梁按斜交 30 度设计，实测河道底宽斜长 29.6 米。拟建桥梁分两幅设置(等幅)，两幅桥梁间设置 1㎝沉降缝，桥面全宽 30.5m.（包括两侧各 0.25m 的栏杆），桥梁全长 40.04m。上部结构：设计采纳 2-16m 预应力砼空心板。下部结构：设计采纳三柱式墩；桩柱式桥台，钻孔灌注桩基础。二、 施工工艺1 桩基施工工艺⑴ 冲击钻机成孔① 平整场地及围堰筑岛钻孔施工场地以填代挖，桩基采纳先筑岛后土石围堰。② 埋设护筒护筒全部采纳钢护筒，护筒埋深大于 2m，顶端高出地面 0.3m 以维护孔壁及对钻孔起导向作用。③ 开孔开钻时应先在孔内投入粘土，用冲击钻以小冲程反复冲击造浆。④ 钻进在桩位附近设置制浆池、沉淀池和贮浆池。正常钻进时，注意以下事项：冲程大小和泥浆稠度应按通过的土层情况掌握。当通过砂、砂砾石或含砂量较大的卵石层时，采纳 1～2m 的中、小冲程，并加大泥浆稠度，反复冲击使孔壁坚实，防止坍孔。当通过含砂低液限粘土等粘土层时，因土层本身可造浆，应降低输入的泥浆稠度，并采纳 1～1.5m 的小冲程，防止卡钻、埋钻。当通过坚实卵石层及漂石、基岩之内土层时，可采纳 4～5m 的大冲程，使卵石、漂石或基岩破裂。假如表面不平整，应先投入粘土、小片石，将表面填平，再用十字钻钻进行冲击钻进，防止发生斜孔、坍孔事故。甘肃第四建设集团有限责任公司1下载后可任意编辑在任何情况下，最大冲程不超过 6m，防止卡钻、冲坏空壁或使孔壁不圆。除渣：破裂的钻渣，部分和泥浆一起被挤进孔壁，大部分靠泥浆泵清除出孔外，故在冲击相当的时间后，应将冲击钻提出，用泥浆泵吸出钻渣，经过沉淀后，泥浆越过挡板，经溜槽流回孔中再用。除渣后应及时向孔内添加粘土或清水或泥浆以维护水头高度。一次不可投入粘土过多，以免粘钻、卡钻。钻孔的安全要求：冲击钻起吊应平稳，防止冲撞护筒和孔壁；进出孔口时，严禁孔口附近站人，防止发生钻钻撞击人身事故；因故停钻时，孔口应加盖保护，严禁钻留在孔内，以防埋钻。⑤ 检孔钻进中必须用检孔器检孔。检孔器用钢筋笼做成，其外径等于设计孔径，长度等于孔径的 4～6 倍。 ⑥ 清孔当孔深达到设计标高后，先向孔中投入水泥 1～2 袋，通过冲击钻低冲程的反复冲拌数次，使孔内泥浆、钻渣和水泥形成混合物，然后用泥浆...
