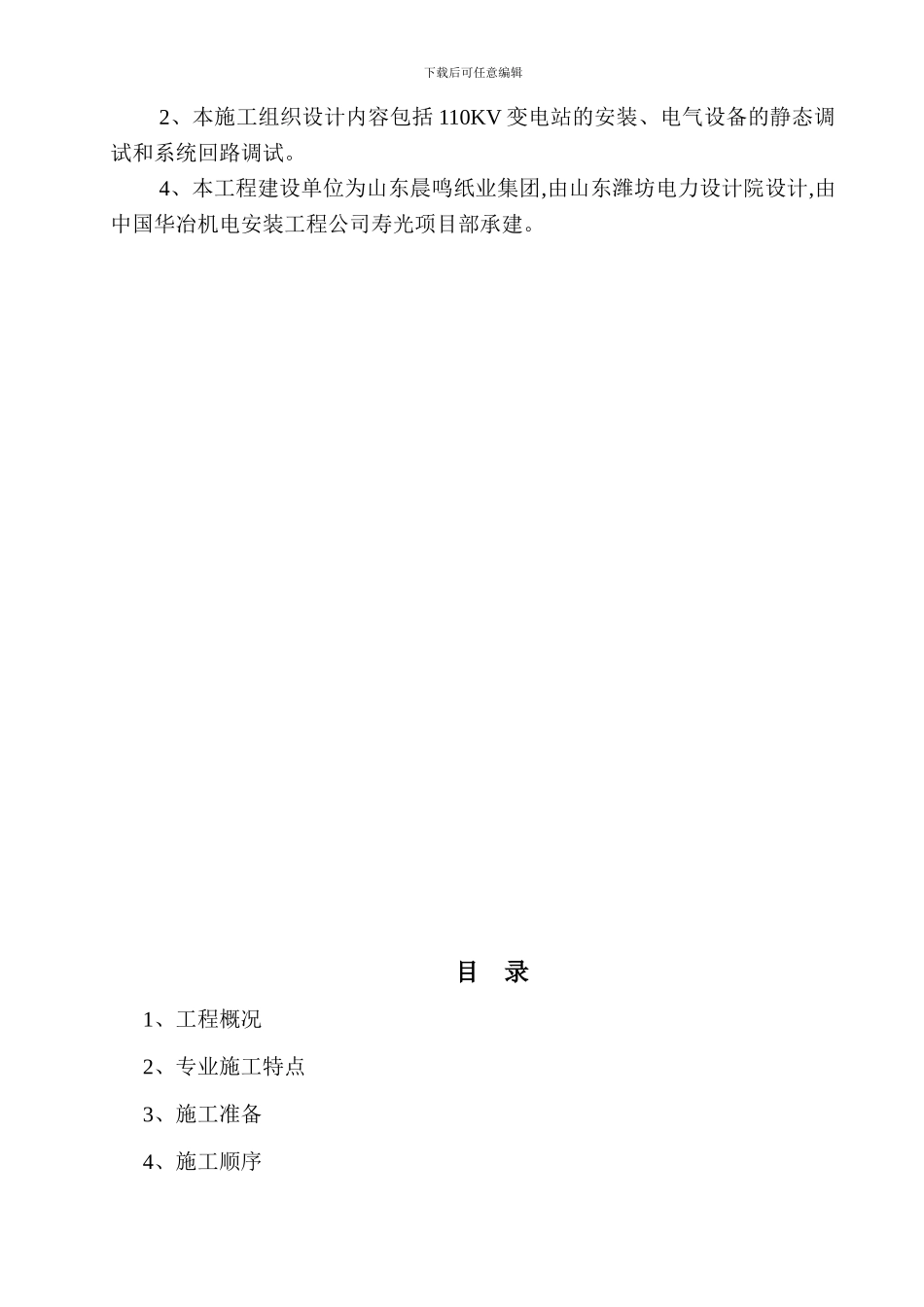

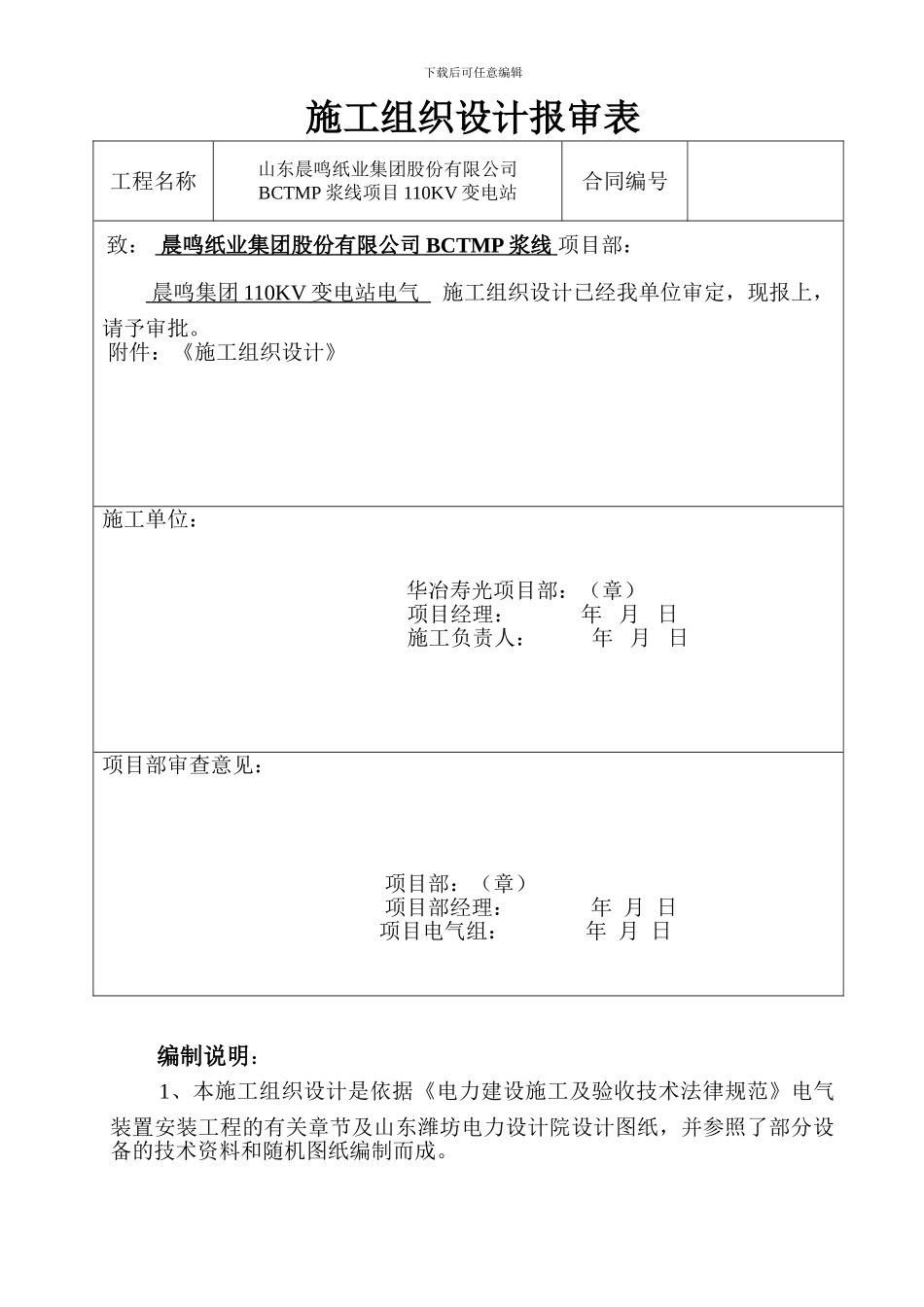

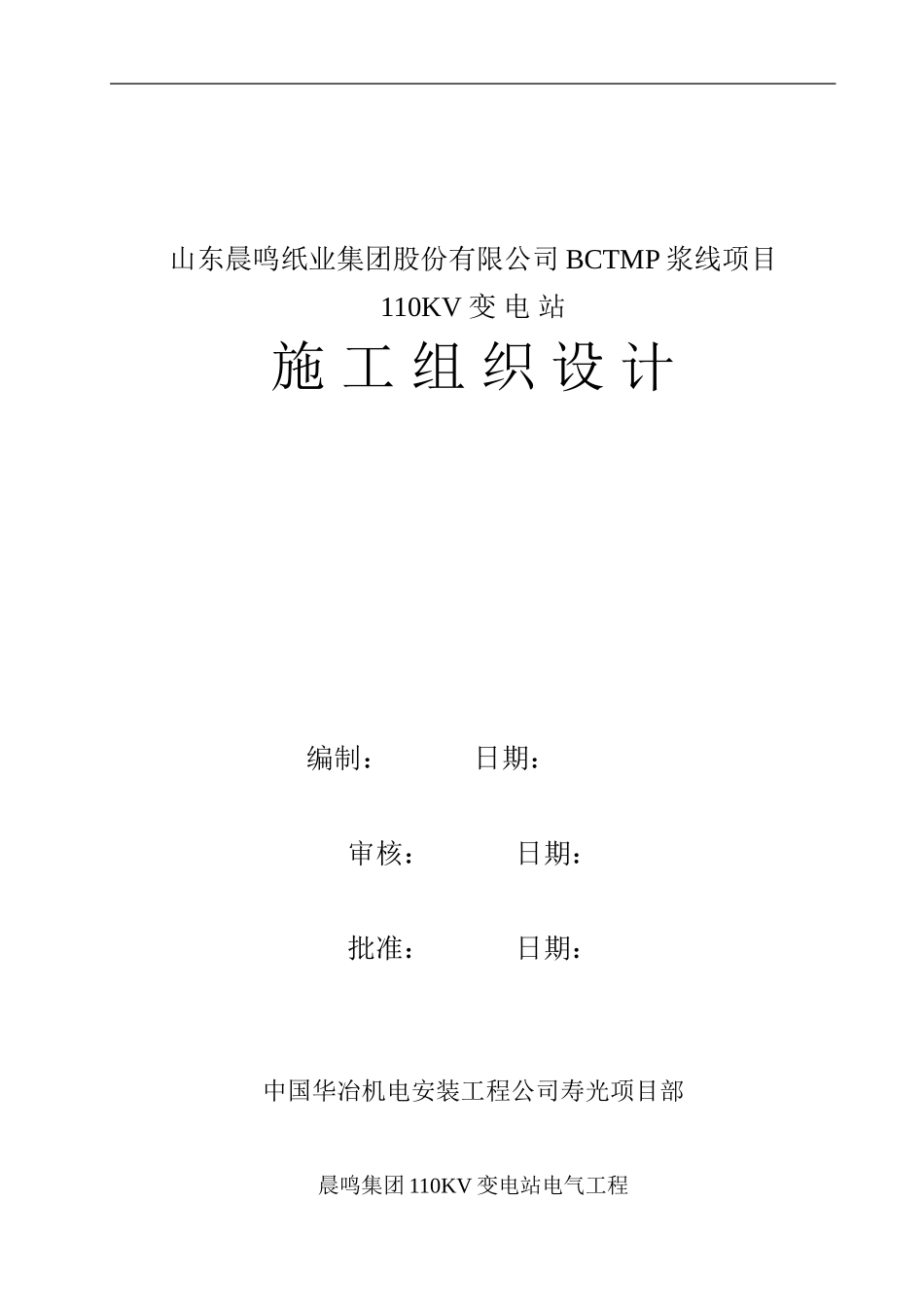

山东晨鸣纸业集团股份有限公司 BCTMP 浆线项目110KV 变 电 站施 工 组 织 设 计编制： 日期：审核： 日期：批准： 日期：中国华冶机电安装工程公司寿光项目部晨鸣集团 110KV 变电站电气工程下载后可任意编辑施工组织设计报审表工程名称山东晨鸣纸业集团股份有限公司BCTMP 浆线项目 110KV 变电站合同编号 致： 晨鸣纸业集团股份有限公司 BCTMP 浆线 项目部： 晨鸣集团 110KV 变电站电气 施工组织设计已经我单位审定，现报上，请予审批。 附件：《施工组织设计》 施工单位：华冶寿光项目部：（章）项目经理： 年 月 日施工负责人： 年 月 日项目部审查意见：项目部：（章）项目部经理： 年 月 日 项目电气组： 年 月 日编制说明：1、本施工组织设计是依据《电力建设施工及验收技术法律规范》电气装置安装工程的有关章节及山东潍坊电力设计院设计图纸，并参照了部分设备的技术资料和随机图纸编制而成。下载后可任意编辑2、本施工组织设计内容包括 110KV 变电站的安装、电气设备的静态调试和系统回路调试。4、本工程建设单位为山东晨鸣纸业集团,由山东潍坊电力设计院设计,由中国华冶机电安装工程公司寿光项目部承建。目 录1、工程概况2、专业施工特点3、施工准备4、施工顺序下载后可任意编辑5、主要分项工程安装方法及要求6、电气设备调试7、质量保证措施8、安全技术要求9、施工人员安排10. 主要施工机具11、电气调试设备12、施工网络计划1.工程概况山东晨鸣纸业集团股份有限公司 BCTMP 浆线项目 110KV 变电站电气安装工程，由山东潍坊电力设计院设计院设计，设计为两路 110KV 进线，进线下载后可任意编辑经户外断路器、隔离刀等设备到 2 台 110KV/10.5KV 50000KVA 变压器，变压为 10.5KV 母线 I、II 段母线，为 BCTMP 浆线 10KV 高压设备及厂区变压器等用电提供电源。主要工作量如下：主要工作内容包括新建 2 台 110KV/10.5KV 50000KVA 变压器， 3 台110KV 户外断路器、10 台户外隔离开关、3 台户外电流互感器、3 台户外电压互感器、3 台户外避雷器、22 面 10KV 高压柜等电气设备的安装和调试。。2. 专业工程特点2.1 电站工程电压等级为 110KV 和 10.5KV 两个电压等级。I 、II 段 110kV 工作电源，分别用 LGJ—240 钢芯铝绞线由两路架空线路进入，经 I 、II 段断路器由架空线路母线联络后进 1#、2#主变，变压10.5KV。1#、2#主变低压 10KV 侧经母...
