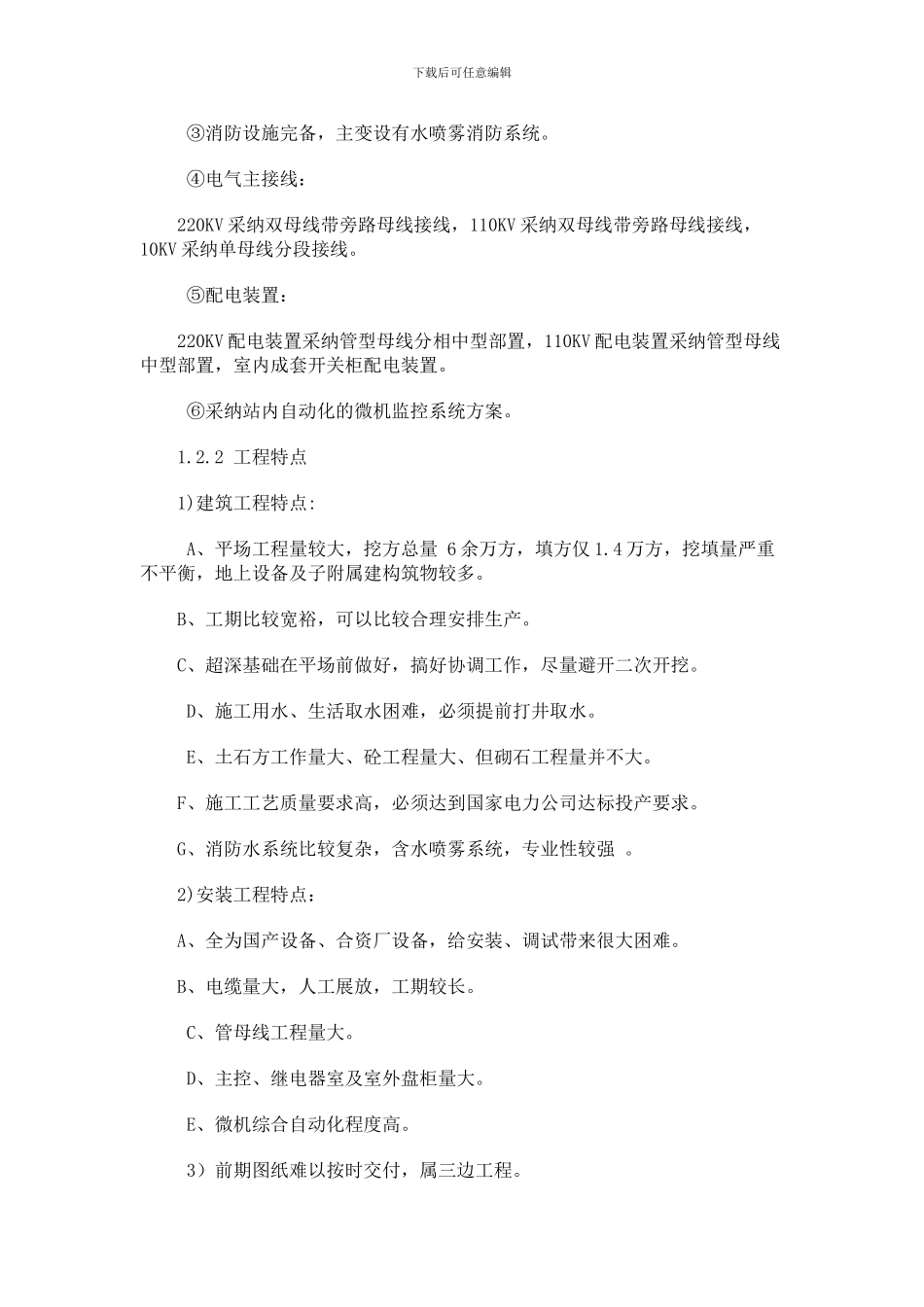

下载后可任意编辑一、工程概况及特点 1.1 工程概况 1.1.1 工程简述:镇远 220KVA 变电所是为了解决黔东南地区枯水期电力严重不足，及贵州电网向省外供电的输变电工程中的一个重要工程。镇远 220KVA 变电所所址位于镇远县以西约 12km 的白杨坪村云榜组。 1.1.2 工程规模：电压等级 220/110／35kV。 主变容量：远期 2×15MVA，本期建设 1×15MVA，围墙外留有扩建第三台的可能。 220KV 出线：本期 2 回，最终 8 回。 110KV 出线：本期 5 回，最终 8 回。 10KV 无功补偿电容：本期 4×7200Kvar,最终 8×7200Kvar。 1.1.3 工程承包范围:依据工程施工图(工程量不包括三通一平、档墙、围墙、通讯、运动、调试）。 1. 14 地质及地貌状况及气象条件: 变电所区地貌为一溶蚀残丘，地面标高 674～692m，相对高差约 18m。南部及中部地势较高，主要为旱地；西、北、东三侧为低洼沟谷，遍布水田、砖窑，受砖场取土影响，地形较为零乱。所区地层为上部第四系残、坡积的红粘土，下部基岩为浅海相白云岩。场地地表岩溶形态为溶沟及沟槽，发育不明显，对场地稳定性无破坏性影响。 由于变电所地势较高，不受百年一遇洪水影响。 1.1.5 交通情况:变电站位于镇远县至施秉县公路旁，距贵阳 300 多公里，距县城约 12 公里，变电站距公路约 350 米（无路），进场后需立即修建进站公路。火车通达县城，对大件运输较为有利，交通情况比较理想。 1.2 工程特点 1.2.1 设计特点： ①土建一次性建成（留有扩建余地），电气分期建成； ②控制室、110KV 继电器室、通讯室等组成综合楼（两至三层），其他附属建筑面积较小；下载后可任意编辑 ③消防设施完备，主变设有水喷雾消防系统。 ④电气主接线： 220KV 采纳双母线带旁路母线接线，110KV 采纳双母线带旁路母线接线，10KV 采纳单母线分段接线。 ⑤配电装置： 220KV 配电装置采纳管型母线分相中型部置，110KV 配电装置采纳管型母线中型部置，室内成套开关柜配电装置。 ⑥采纳站内自动化的微机监控系统方案。 1.2.2 工程特点 1)建筑工程特点: A、平场工程量较大，挖方总量 6 余万方，填方仅 1.4 万方，挖填量严重不平衡，地上设备及子附属建构筑物较多。 B、工期比较宽裕，可以比较合理安排生产。 C、超深基础在平场前做好，搞好协调工作，尽量避开二次开挖。 D、施工用水、生活取水困难，必须提前打井取水。 E、土石方工作量大、砼工程量大、但砌石...
