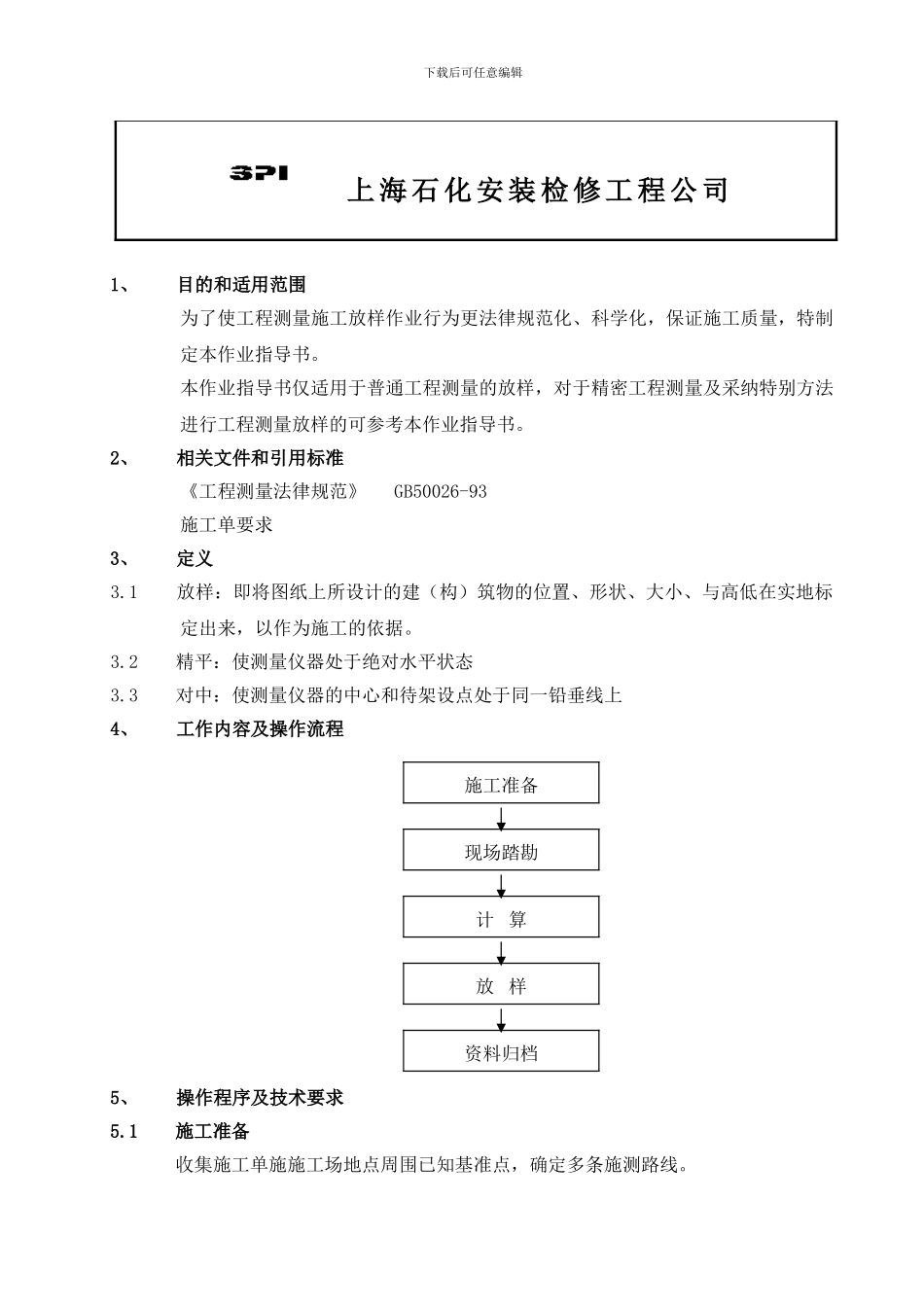

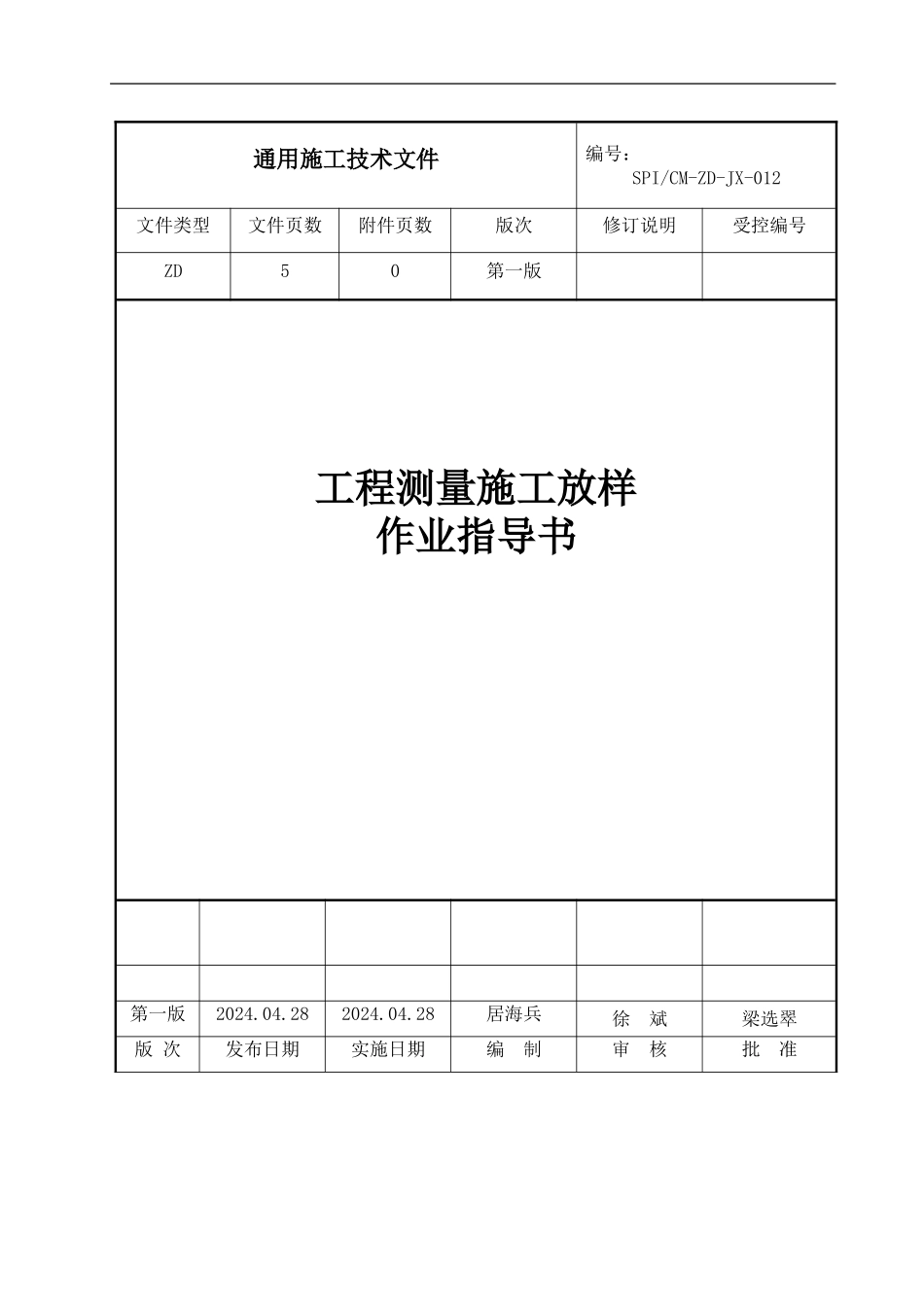

通用施工技术文件编号：SPI/CM-ZD-JX-012文件类型文件页数附件页数版次修订说明受控编号ZD50第一版工程测量施工放样作业指导书第一版2024.04.282024.04.28居海兵徐 斌梁选翠版 次发布日期实施日期编 制审 核批 准下载后可任意编辑 上 海 石 化 安 装 检 修 工 程 公 司1、目的和适用范围为了使工程测量施工放样作业行为更法律规范化、科学化，保证施工质量，特制定本作业指导书。本作业指导书仅适用于普通工程测量的放样，对于精密工程测量及采纳特别方法进行工程测量放样的可参考本作业指导书。2、相关文件和引用标准《工程测量法律规范》 GB50026-93施工单要求3、定义3.1 放样：即将图纸上所设计的建（构）筑物的位置、形状、大小、与高低在实地标定出来，以作为施工的依据。3.2 精平：使测量仪器处于绝对水平状态3.3 对中：使测量仪器的中心和待架设点处于同一铅垂线上4、工作内容及操作流程5、操作程序及技术要求5.1 施工准备 收集施工单施施工场地点周围已知基准点，确定多条施测路线。资料归档现场踏勘施工准备计 算放 样下载后可任意编辑5.2 现场踏勘根据施工单的施施工场地点，进行现场实地勘察，根据现场及周围实际情况，确定一条可行的施测路线。5.3 计算假设已知基准点坐标为、假设待放样点坐标为。5.3.1 已知方位角、待放样点方位角计算如图一所示， A、B 为两已知点，其坐标分别为和，则可得 （1—1） （1—2）上式中；。由（1—2）式求得的可在四个象限之内，它由和的正负符号确定，见下表一及图二： 表一象限＋＋Ⅰ＋—Ⅱ——Ⅲ—＋Ⅳ同理计算出待放样点方位角，并确定其正负号。5.3.2 待放样点距离计算图二图一下载后可任意编辑 （1—3）5.3.3 待放样点高程读数计算如图三所示，ZA为已知点 A 的高程，a 为已知点 A 上水准尺的读数，仪器的视线高 Hi=ZA+a，待放样点高程为 ZP，则可计算出待放样点上水准尺的读数为:b=Hi -ZP=ZA+a-ZP （1—4）5.4 放样5.4.1 平面坐标放样a.将全站仪置于 A 点，并精平对中b.将测量觇牌置于 B 点，并精平对中c.将全站仪精确定向于 B 点，并将其方位角设定为d.转动全站仪使其方位角为，锁定该方向e.在全站仪锁定的方向上架设棱镜并粗平，测量距离f.比较和，根据差值调整仪器和棱镜的距离，重复 e 步骤，使图三下载后可任意编辑和差值在 2cm 范围内g.对棱镜进行精平，并测量距离h.比较和，根据差值对棱镜进行微调，重复 g 步骤，使和差值在...
