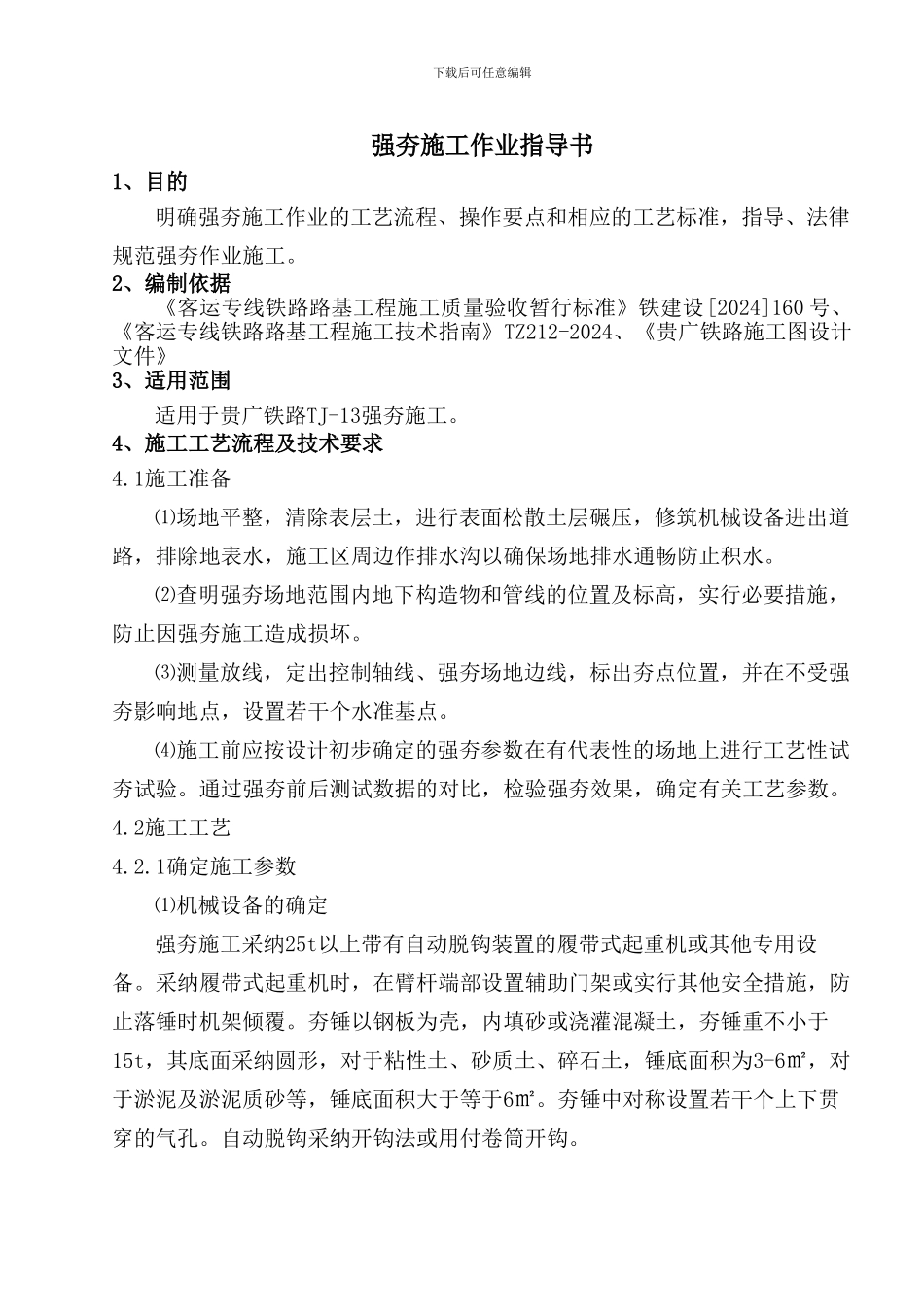

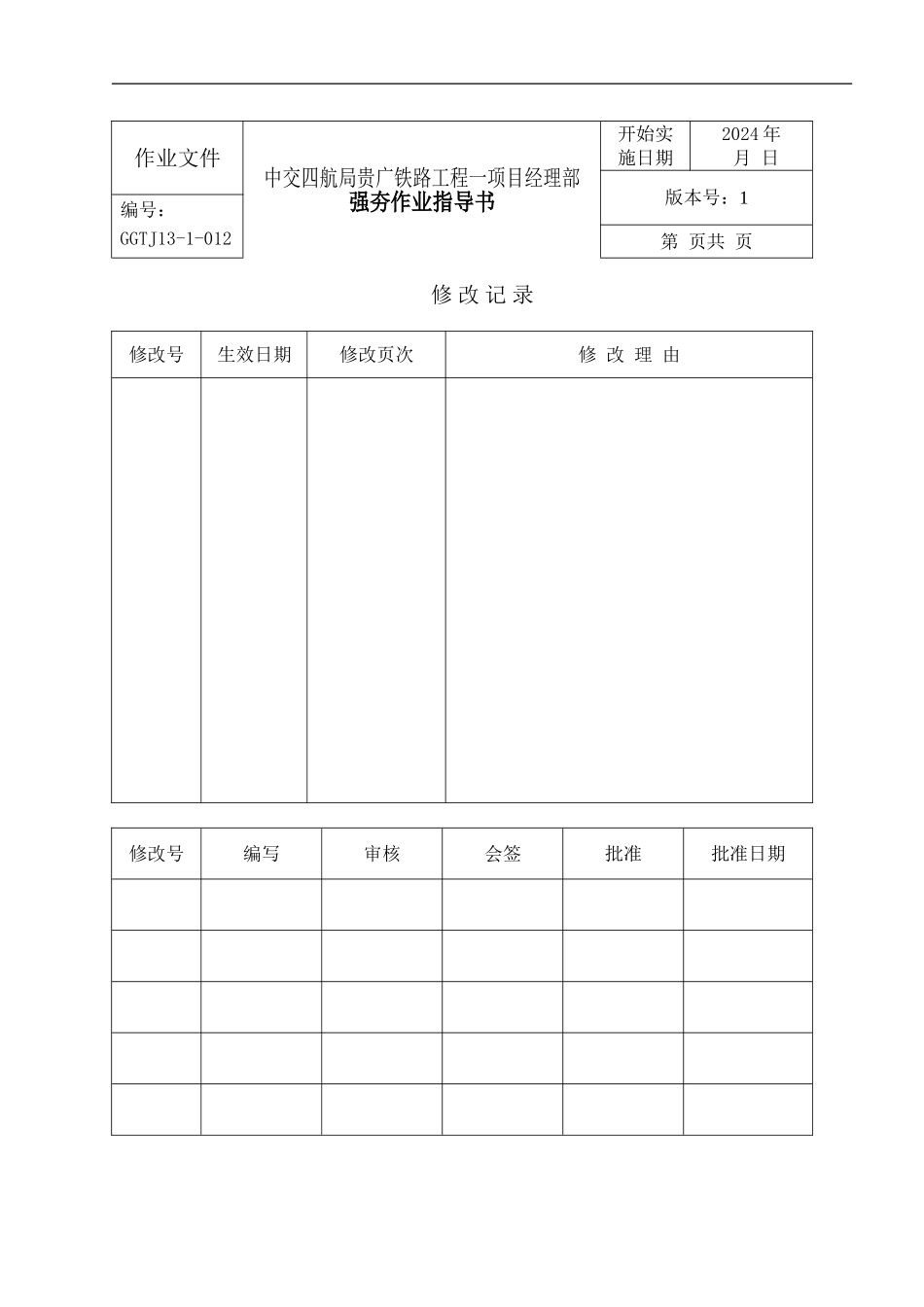

作业文件中交四航局贵广铁路工程一项目经理部强夯作业指导书开始实施日期2024 年 月 日版本号：1编号：GGTJ13-1-012第 页共 页修 改 记 录修改号生效日期修改页次修 改 理 由修改号编写审核会签批准批准日期 下载后可任意编辑强夯施工作业指导书1、目的明确强夯施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范强夯作业施工。2、编制依据《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2024]160 号、《客运专线铁路路基工程施工技术指南》TZ212-2024、《贵广铁路施工图设计文件》3、适用范围适用于贵广铁路TJ-13强夯施工。4、施工工艺流程及技术要求4.1施工准备⑴场地平整，清除表层土，进行表面松散土层碾压，修筑机械设备进出道路，排除地表水，施工区周边作排水沟以确保场地排水通畅防止积水。⑵查明强夯场地范围内地下构造物和管线的位置及标高，实行必要措施，防止因强夯施工造成损坏。⑶测量放线，定出控制轴线、强夯场地边线，标出夯点位置，并在不受强夯影响地点，设置若干个水准基点。⑷施工前应按设计初步确定的强夯参数在有代表性的场地上进行工艺性试夯试验。通过强夯前后测试数据的对比，检验强夯效果，确定有关工艺参数。4.2施工工艺4.2.1确定施工参数⑴机械设备的确定强夯施工采纳25t以上带有自动脱钩装置的履带式起重机或其他专用设备。采纳履带式起重机时，在臂杆端部设置辅助门架或实行其他安全措施，防止落锤时机架倾覆。夯锤以钢板为壳，内填砂或浇灌混凝土，夯锤重不小于15t，其底面采纳圆形，对于粘性土、砂质土、碎石土，锤底面积为3-6㎡，对于淤泥及淤泥质砂等，锤底面积大于等于6㎡。夯锤中对称设置若干个上下贯穿的气孔。自动脱钩采纳开钩法或用付卷筒开钩。下载后可任意编辑⑵夯锤落距确定锤重按下式初步确定：影响深度=系数×（锤重×落距）1/2，单击夯击能小于4000KN·m时，最后两击的平均夯沉量不大于50mm，单击夯击能大于4000KN·m时，最后两击的平均夯沉量不大于100mm； ⑶夯击遍数的确定夯击遍数设计为2～3遍，根据地基土的湿陷性和湿陷系数确定，以试验结果为准。一般夯击三遍，也可两遍。第Ⅰ遍隔1点跳夯，第Ⅱ遍补第Ⅰ遍空隙，第Ⅲ遍补Ⅰ、Ⅱ遍空隙，夯完后达到锤印彼此搭接。⑷夯击次确定强夯施工每一遍内各个夯点的夯击次数，按现场试夯得到的夯击次数与夯沉量关系曲线确定（一般为5-15次），并同时满足：最后两击的平均夯沉量不大于50mm，当单击能量较大时不大于100mm；...
