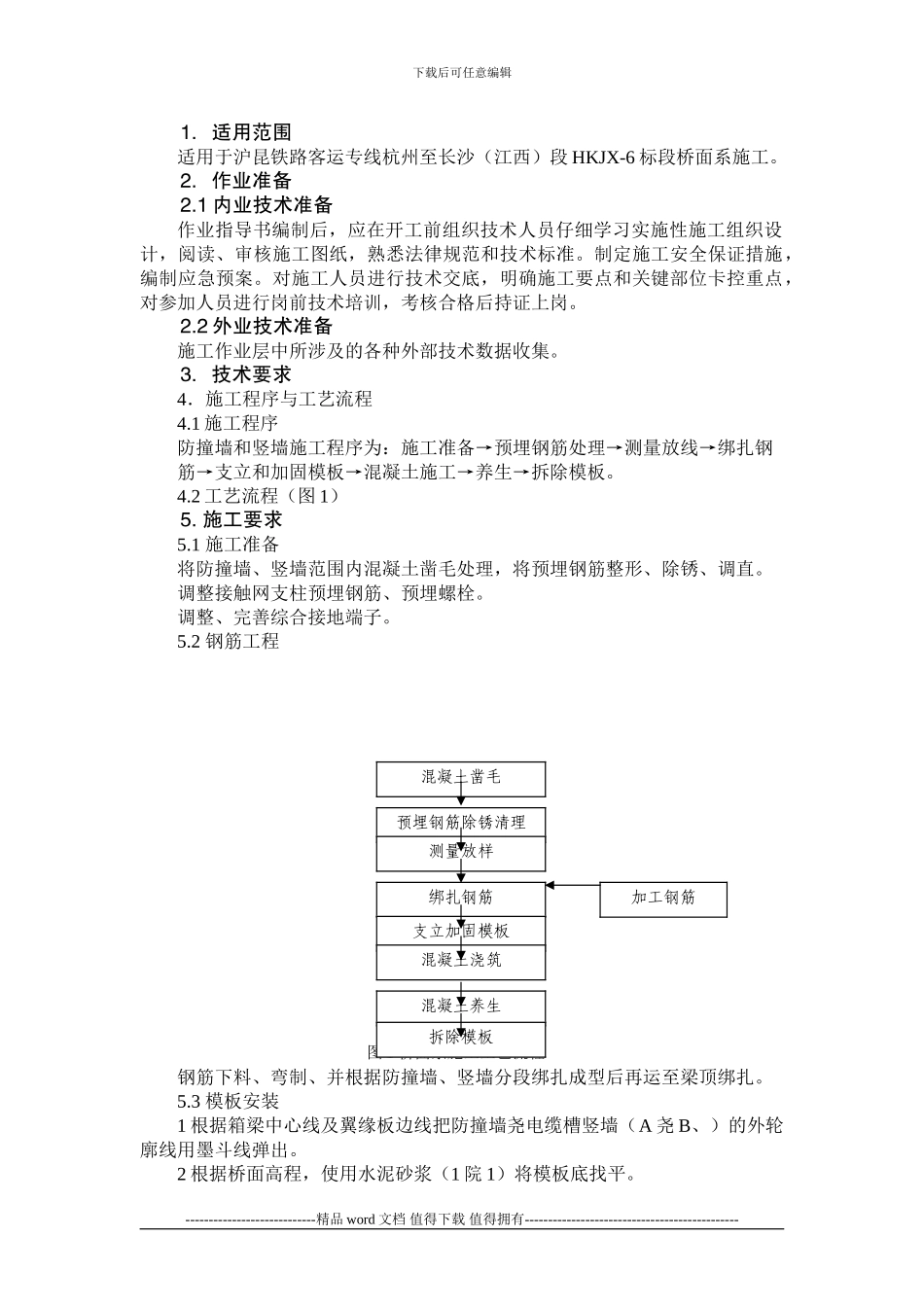

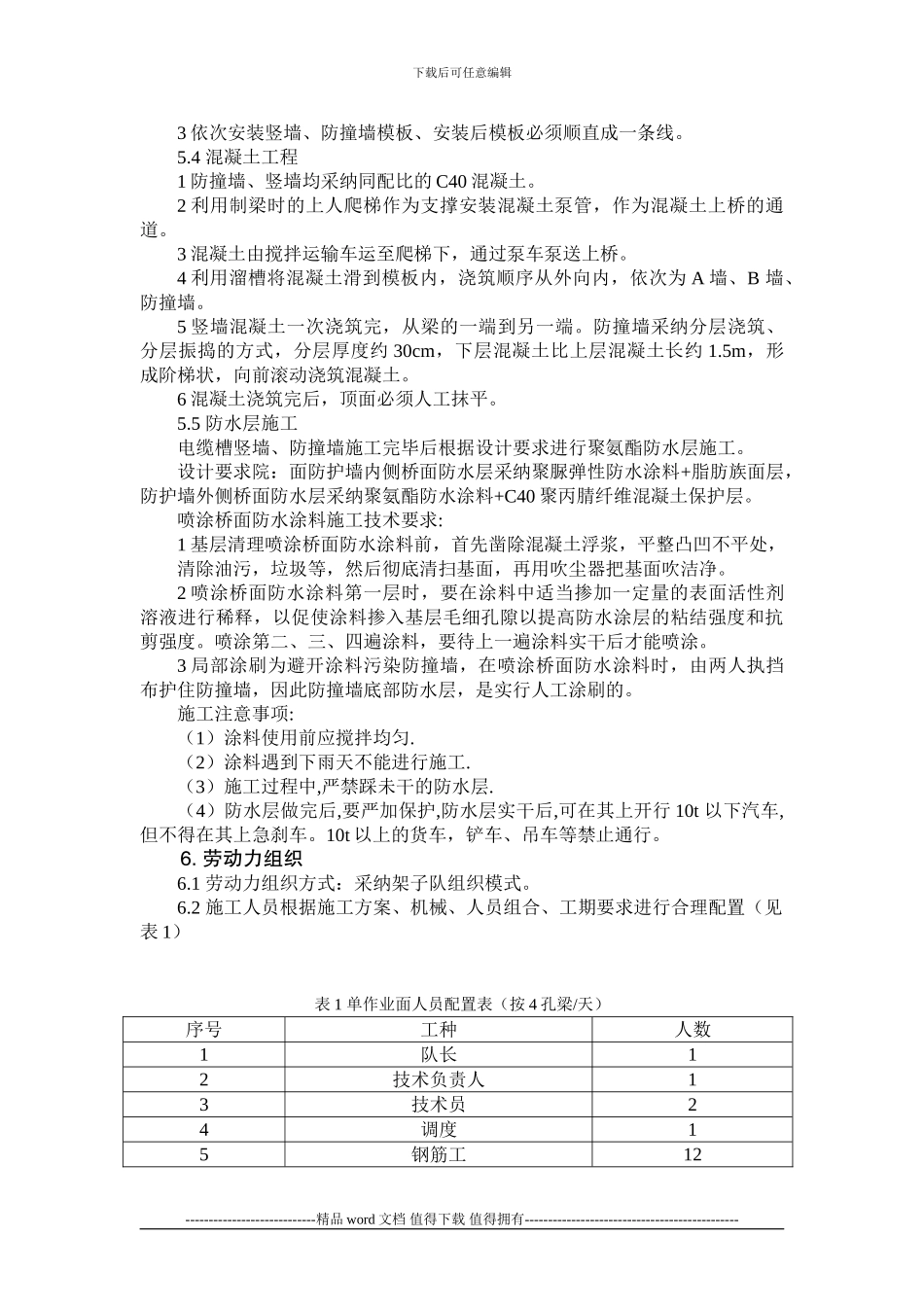

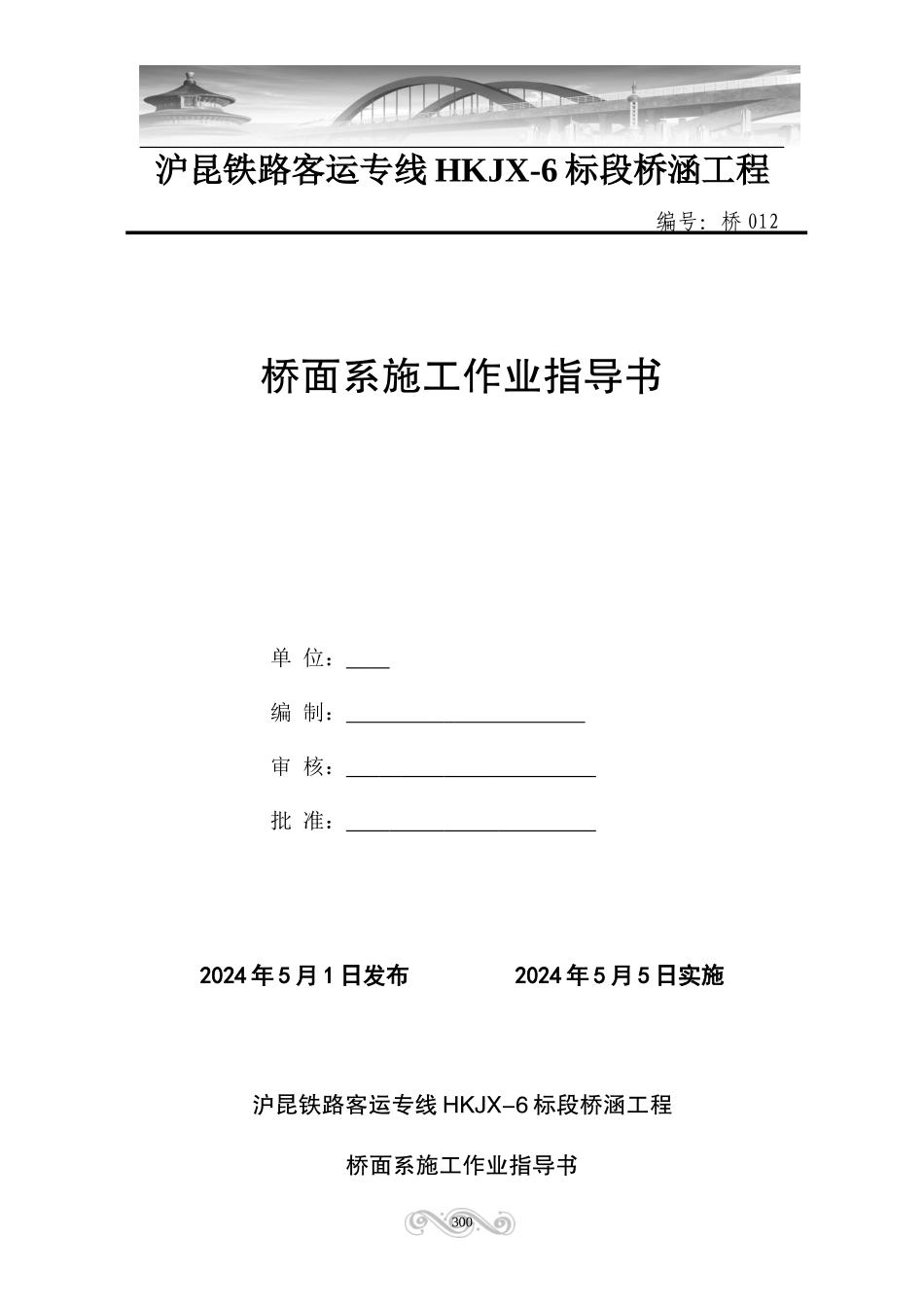

沪昆铁路客运专线 HKJX-6 标段桥涵工程 编号：桥 012 桥面系施工作业指导书 单 位： 编 制： 审 核： 批 准： 2024 年 5 月 1 日发布 2024 年 5 月 5 日实施沪昆铁路客运专线 HKJX-6 标段桥涵工程桥面系施工作业指导书300下载后可任意编辑1．适用范围适用于沪昆铁路客运专线杭州至长沙（江西）段 HKJX-6 标段桥面系施工。2．作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，熟悉法律规范和技术标准。制定施工安全保证措施，编制应急预案。对施工人员进行技术交底，明确施工要点和关键部位卡控重点，对参加人员进行岗前技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。3．技术要求4．施工程序与工艺流程4.1 施工程序防撞墙和竖墙施工程序为：施工准备→预埋钢筋处理→测量放线→绑扎钢筋→支立和加固模板→混凝土施工→养生→拆除模板。4.2 工艺流程（图 1）5. 施工要求5.1 施工准备将防撞墙、竖墙范围内混凝土凿毛处理，将预埋钢筋整形、除锈、调直。调整接触网支柱预埋钢筋、预埋螺栓。调整、完善综合接地端子。5.2 钢筋工程图 1 桥面系施工工艺流程钢筋下料、弯制、并根据防撞墙、竖墙分段绑扎成型后再运至梁顶绑扎。5.3 模板安装1 根据箱梁中心线及翼缘板边线把防撞墙尧电缆槽竖墙（A 尧 B、）的外轮廓线用墨斗线弹出。2 根据桥面高程，使用水泥砂浆（1 院 1）将模板底找平。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------混凝土凿毛预埋钢筋除锈清理测量放样绑扎钢筋支立加固模板混凝土浇筑混凝土养生拆除模板加工钢筋下载后可任意编辑3 依次安装竖墙、防撞墙模板、安装后模板必须顺直成一条线。5.4 混凝土工程1 防撞墙、竖墙均采纳同配比的 C40 混凝土。2 利用制梁时的上人爬梯作为支撑安装混凝土泵管，作为混凝土上桥的通道。3 混凝土由搅拌运输车运至爬梯下，通过泵车泵送上桥。4 利用溜槽将混凝土滑到模板内，浇筑顺序从外向内，依次为 A 墙、B 墙、防撞墙。5 竖墙混凝土一次浇筑完，从梁的一端到另一端。防撞墙采纳分层浇筑、分层振捣的方式，分层厚度约 30cm，下层混凝土比上层混凝土长约 1.5m，形成阶梯状，向前滚动浇筑混凝土。6 混凝土浇筑完后，顶面必须人工抹平。5.5 防水层施工...
