激光焊接教材VIP免费

激光焊接教材_第1页
1/24
激光焊接教材_第2页
2/24
激光焊接教材_第3页
3/24

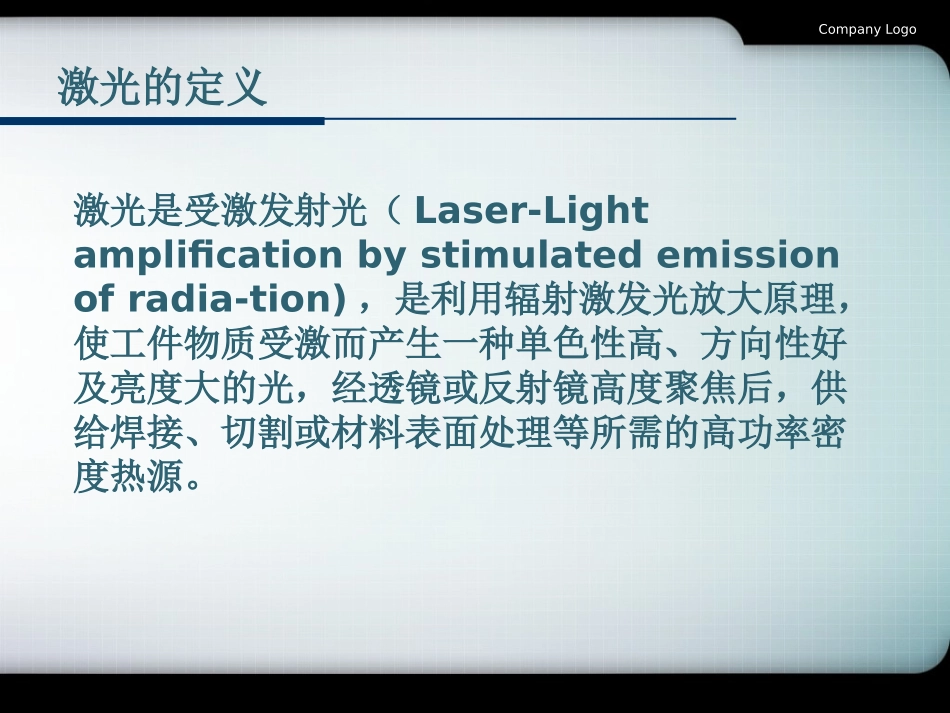

LOGO激光焊接CompanyLogo激光的定义激光是受激发射光(Laser-Lightamplificationbystimulatedemissionofradia-tion),是利用辐射激发光放大原理,使工件物质受激而产生一种单色性高、方向性好及亮度大的光,经透镜或反射镜高度聚焦后,供给焊接、切割或材料表面处理等所需的高功率密度热源。CompanyLogo激光加工简介激光加工的一般原理激光加工是一种重的高能束加工方法,它是利用激光高强度、高亮度、方向性好、单色性好的特性,通过一系列的光学系统聚焦成平行度很高的微细光束(直径几微米至几十微米),获得极高的能量密度()照射到材料上,使材料在极短的时间内(千分之几秒甚至更短)熔化甚至气化,以达到加热和去除材料的目的。2108w/cm10~10CompanyLogo激光加工简介激光加工特点适应性强:激光加工的功率密度高,几乎能加工任何材料,如各种金属、陶瓷、石英、金刚石、橡胶等。加工精度高:激光束可聚焦成微米级的光斑(理论上直径可小于1um),适合精密微细加工。加工质量好:激光加工能量密度高,热作用时间很短,整个加工区几乎不受热的影响,工件热变形极小,故可加工对热冲击敏感的材料。加工速度快:激光加工只需0.01s,切割比常规方法提高效率率效率高8~20倍,激光焊接可提高效率30倍,微调薄膜电阻可提高1000倍,提高精度1~2个数量级。CompanyLogo激光加工简介激光加工特点容易实现自动:激光束传输方便,易于控制,便于与机器人、自动检测、计算机数字控制等先进技术相结合。通用性强:用一台激光器给变不同的导光系统,可以处理各种形状和尺寸的工件。也可以选择适当的加工条件,用同一台装置进行切割、打孔、焊接和表面处理等多种加工。节能节材:激光束的能量利用率为常规加工工艺的10~1000倍,激光切割可以节省材料15%~30%。CompanyLogo激光焊接机CompanyLogo激光焊接机原理激光焊接是将高强度的激光束辐射至金属面,通过激光与金属的相互作用,金属吸收激光转化为热能使金属熔化后冷却结晶形成焊接。CompanyLogo激光焊接机原理1、热传导焊接:当激光照射在材料表面时,一部分激光被反射,一部分被材料吸收,将光能转化为热能而加热熔化,材料表面层的热以热传导的方式继续向材料深处传递,最后将两焊件熔接在一起。激光焊接的机理有两种:CompanyLogo激光焊接接头CompanyLogo激光焦点示意图CompanyLogo激光焊接工艺参数激光焊接的主要参数离焦量焊接速度激光模式坡口间隙保护气体脉冲参数激光功率CompanyLogo激光焊接的工艺参数AddYourTitle对于一般激光焊接的工艺参数:对于一般激光焊接的工艺参数:(1)功率密度:功率密度是激光加工中最关键的参数之一。采用较高的功率密度,在微秒时间范围内,表层即可加热至沸点,产生大量汽化。因此,高功率密度对于材料去除加工,如打孔、切割、雕刻有利。对于较低功率密度,表层温度达到沸点需要经历数毫秒,在表层汽化前,底层达到熔点,易形成良好的熔融焊接。因此,在传导型激光焊接中,功率密度在范围在264/w10~10cmCompanyLogo激光焊接工艺参数(2)激光脉冲波形:激光脉冲波形在激光焊接中是一个重要问题,尤其对于薄片焊接更为重要。当高强度激光束射至材料表面,金属表面将会有60~98%的激光能量反射而损失掉,且反射率随表面温度变化。在一个激光脉冲作用期间内,金属反射率的变化很大。(3)激光脉冲宽度:脉宽是脉冲激光焊接的重要参数之一,它既是区别于材料去除和材料熔化的重要参数,也是决定加工设备造价及体积的关键参数。CompanyLogo激光焊接工艺参数(4)离焦量:对焊接质量的影响。激光焊接通常需要一定的离焦量,因为激光焦点处光斑中心的功率密度过高,容易蒸发成孔。离开激光焦点的各平面上,功率密度分布相对均匀。离焦方式有两种:正离焦与负离焦。焦平面位于工件上方为正离焦,反之为负离焦。按几何光学理论,当正负离焦平面与焊接平面距离相等时,所对应平面上功率密度近似相同,但实际上所获得的熔池形状不同。负离焦时,可获得更大的熔深,这与熔池的形成过程有关。实验表明,当要求熔深较大时,采用负离焦;焊接薄材料时,宜用正离焦。CompanyLogo激光焊接工艺参数对于激光深熔焊接...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

激光焊接教材
