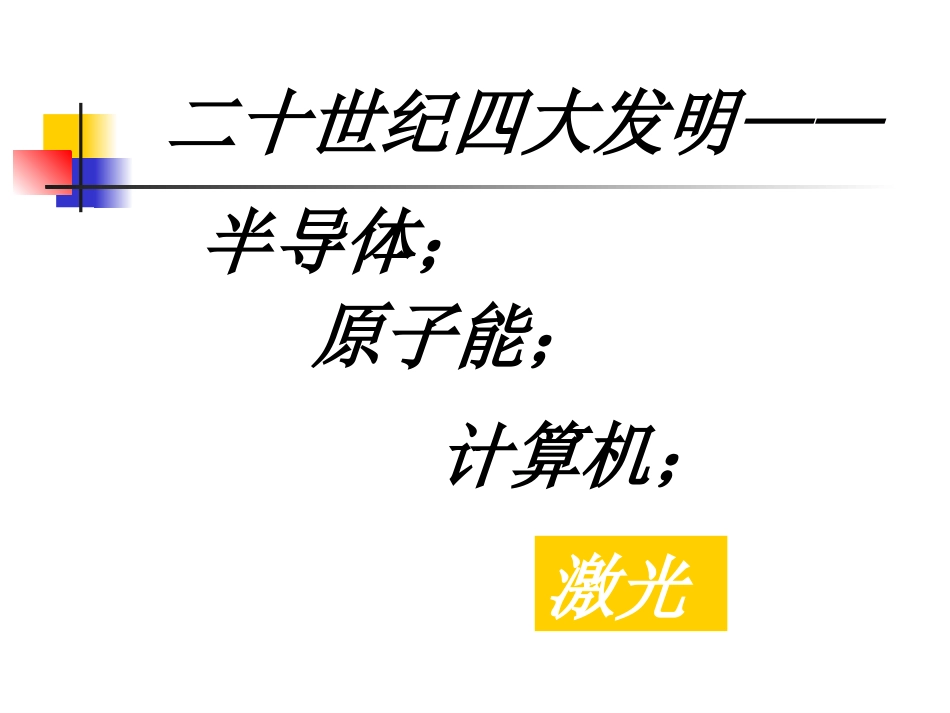

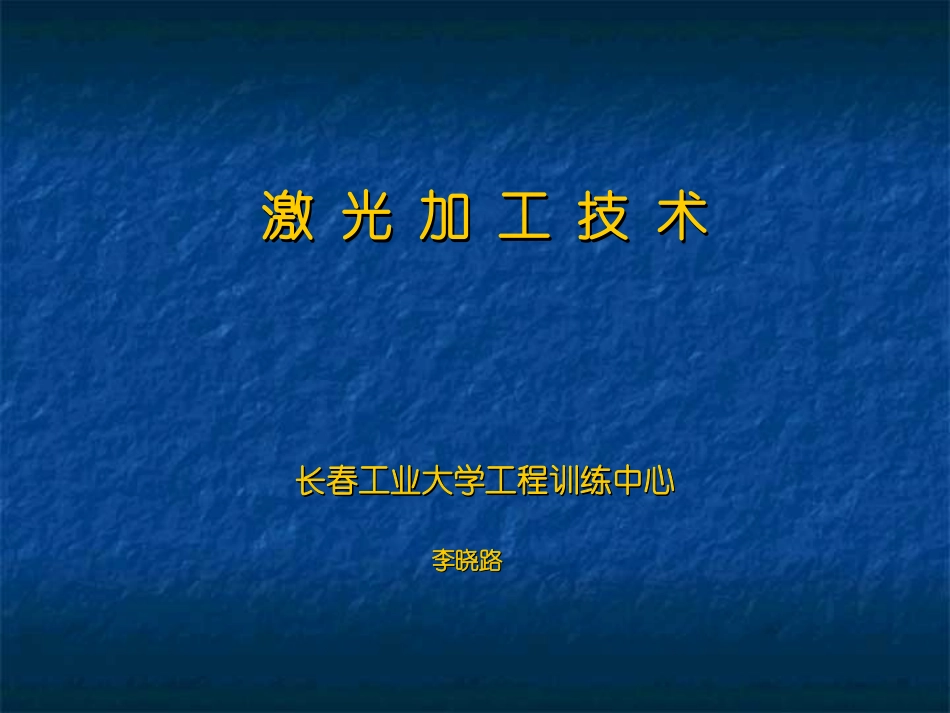

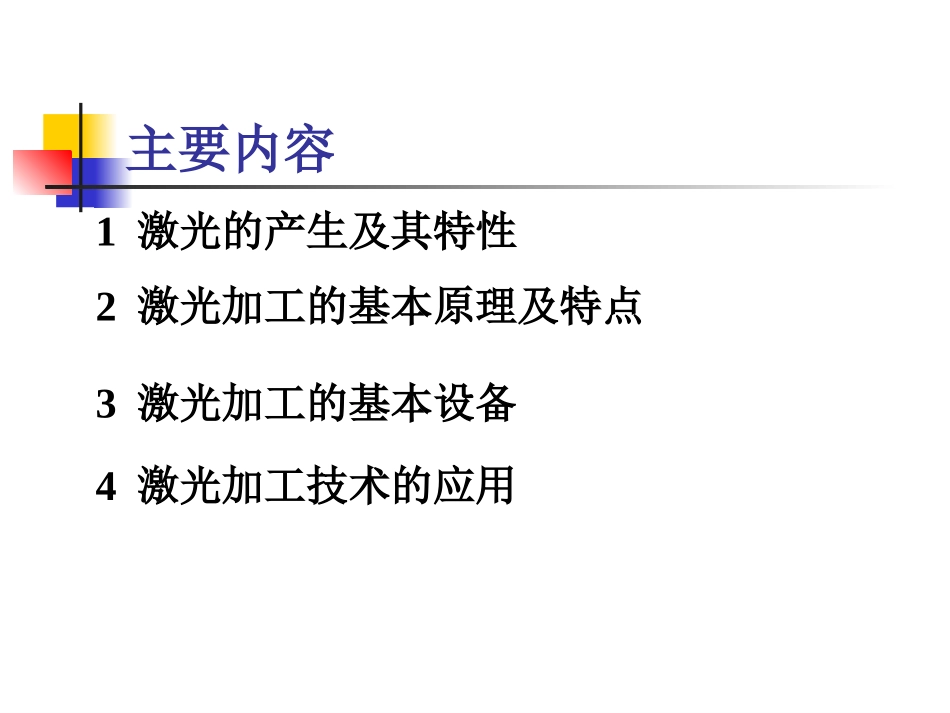

激光加工技术激光加工技术长春工业大学工程训练中心长春工业大学工程训练中心李晓路李晓路二十世纪四大发明——半导体；原子能；计算机；激光1激光的产生及其特性主要内容2激光加工的基本原理及特点3激光加工的基本设备4激光加工技术的应用1.1激光的产生光的产生与光源内部原子运动状态有关,原子内的原子核和核外电子间存在着吸引和排斥的矛盾，电子按一定的半径的轨道围绕原子核运动。当原子接受一定的外来能量或向外释放一字的能量时，核外电子的运动轨道半径将发生变化，即产生能级变化，这就是发光的原理。激光是通过入射光子影响处于亚稳态高能纺的原子、离子或分子跃迁到低能能而完成受激辐射时发出的光，简言之，激光就是受激辐射得到的加强光。激光的产生如图所示原子核－原子结构放電稳定状態当外加能量为零时，分子处于稳定状态。原子核－原子核－激励激励状態当原子获得高能量时其结构处于不稳定状態－还原－光不稳定的原子放出激光后，还原到原来的稳定状态。放電･激光的发生原理激励还原激励还原･激光的发生原理電極電極激光熱1.2激光的特性普通光源激光光源亮度电灯：约470sb太阳：约1.65X105sb红宝石激光器，约1.65X1015sb功率1000MW/cm2方向无确定方向、发散角大、难会聚发散角小到0.1mrad（近似平行光），光束会聚其焦点处光斑10um单色性氪灯的光源谱线宽为0.0047Å激光的谱线宽度为10-7Å相干性氪灯光源的相干长度78cm激光的相干长度可达几十公里激光加工是一种重的高能束加工方法，它是利用激光高强度、高亮度、方向性好、单色性好的特性，通过一系列的光学系统聚焦成平行度很高的微细光束（直径几微米至几十微米），获得极高的能量密度（108~1010W/cm2）照射到材料上，使材料在极短的时间内（千分之几秒甚至更短）熔化甚至气化，以达到加热和去除材料的目的。2.1激光加工的基本原理2.1激光加工的基本原理固体激光器加工简图1-全反射镜2-激光工作物质3-激励能源4-部分反射镜5-透镜6-工件2.2激光加工的特点1）适应性强激光加工的功率密度高，几乎能加工任何材料，如各种金属、陶瓷、石英、金刚石、橡胶等。2）加工精度高3）加工质量好4）加工速度快效率高激光束可聚焦成微米级的光斑（理论上直径可小于1um）适合精密微细加工。激光加工能量密度高,热作用时间很短,整个加工区几乎不受热的影响,工件热变形极小，故可加工对热冲击敏感的材料。激光打孔只需0.01s，切割比常规方法提高效率8~20倍，激光焊接可提高效率30倍，微调薄膜电阻可提高1000倍，提高精度1~2数量级。5）容易实现自化加工激光束传输方便，易于控制，便于与机器人、自动检测、计算机数字控制等先进技术相结合。2.2激光加工的特点6）通用性强用一台激光器改变不同的导光系统，可以处理各种形状和尺寸的工件。也可以选择适当的加工条件，用同一台装置进行切割、打孔、焊接和表面处理等多种加工。7）节能节材激光束的能量利用率为常规热加工工艺的10~1000倍，激光切割可以节省材料15%~30%。8）激光可通过光学透明介质（玻璃、空气、惰性气体和某些液体）对工件进行加工。激光加工是一种瞬时、局部的熔化和气化加工，影响因素多。因此，微细加工时的重复加工精度和表面粗糙度不易保证。此外对具有高热传导率材料的加工较困难。不足点3激光加工基本设备激光器是激光加工的核心设备，通过它可以把电能转化成光能，获得方向好、能量密度高、稳定的激光束。按材料分：固体激光器、气体激光器、液体激光器、半导体激光器及自由电子激光器。按工作方式分：连续激光器和脉冲激光器。1）激光器2）激光器电源3）光学系统4）机械系统激光电源根据加工工艺的要求，为激光提供所需的能量及控制功能。由于激光器的工作特点不同，对供电电源的要求也不同。光学系统包括聚焦系统和观察瞄准系统。聚焦系统的作用是把激光引向聚焦物镜，并聚焦在加工工件上；为了使激光束准确地聚焦在加工位置，要有焦点位置调节以及观察描准系统。机械系统主要包括床身、工作台和机电控制系统。4激光加工技术的应用激光加工应范围很广，其原因是其输出功率较大，既可脉冲输出，也可连续输出；激光束既可以聚焦成小的光斑，也可聚...
