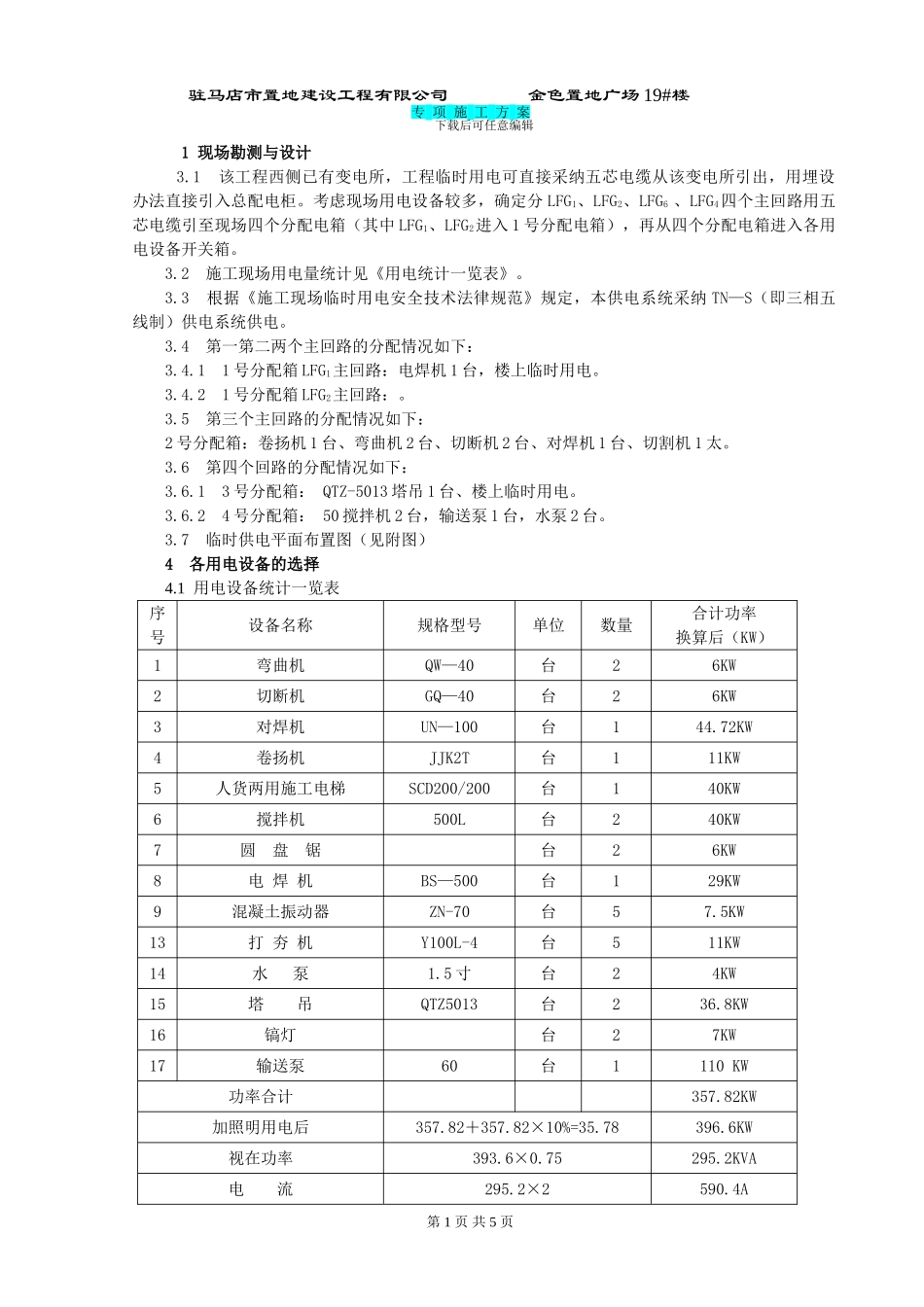

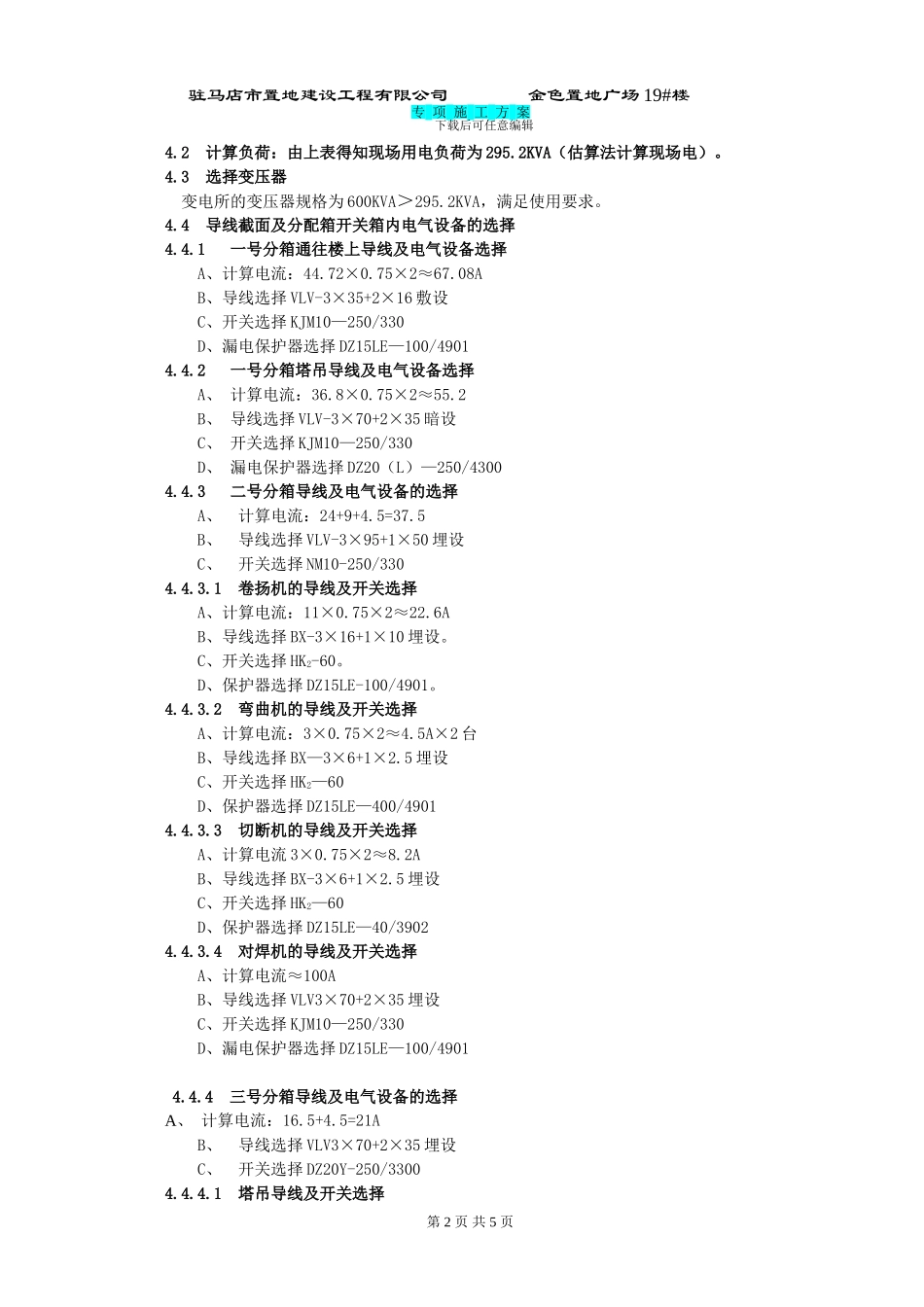

驻马店市置地建设工程有限公司 金色置地广场 19#楼 专 项 施 工 方 案下载后可任意编辑1 现场勘测与设计3.1 该工程西侧已有变电所，工程临时用电可直接采纳五芯电缆从该变电所引出，用埋设办法直接引入总配电柜。考虑现场用电设备较多，确定分 LFG1、LFG2、LFG6 、LFG4四个主回路用五芯电缆引至现场四个分配电箱（其中 LFG1、LFG2进入 1 号分配电箱），再从四个分配电箱进入各用电设备开关箱。3.2 施工现场用电量统计见《用电统计一览表》。3.3 根据《施工现场临时用电安全技术法律规范》规定，本供电系统采纳 TN—S（即三相五线制）供电系统供电。3.4 第一第二两个主回路的分配情况如下： 3.4.1 1 号分配箱 LFG1主回路：电焊机 1 台，楼上临时用电。3.4.2 1 号分配箱 LFG2主回路：。3.5 第三个主回路的分配情况如下：2 号分配箱：卷扬机 1 台、弯曲机 2 台、切断机 2 台、对焊机 1 台、切割机 1 太。3.6 第四个回路的分配情况如下：3.6.1 3 号分配箱： QTZ-5013 塔吊 1 台、楼上临时用电。3.6.2 4 号分配箱： 50 搅拌机 2 台，输送泵 1 台，水泵 2 台。 3.7 临时供电平面布置图（见附图）4 各用电设备的选择4.1 用电设备统计一览表序号设备名称规格型号单位数量合计功率换算后（KW）1弯曲机QW—40台26KW2切断机GQ—40台26KW3对焊机UN—100台144.72KW4卷扬机JJK2T台111KW5人货两用施工电梯SCD200/200台140KW6搅拌机500L台240KW7圆 盘 锯台26KW8电 焊 机BS—500台129KW9混凝土振动器ZN-70台57.5KW13打 夯 机Y100L-4台511KW14水 泵1.5 寸台24KW15塔 吊QTZ5013台236.8KW16 镐灯台27KW17输送泵60台1110 KW功率合计357.82KW加照明用电后357.82＋357.82×10%=35.78396.6KW视在功率393.6×0.75295.2KVA电 流295.2×2590.4A第 1 页 共 5 页驻马店市置地建设工程有限公司 金色置地广场 19#楼 专 项 施 工 方 案下载后可任意编辑4.2 计算负荷：由上表得知现场用电负荷为 295.2KVA（估算法计算现场电）。4.3 选择变压器变电所的变压器规格为 600KVA＞295.2KVA，满足使用要求。4.4 导线截面及分配箱开关箱内电气设备的选择4.4.1 一号分箱通往楼上导线及电气设备选择A、计算电流：44.72×0.75×2≈67.08AB、导线选择 VLV-3×35+2×16 敷设C、开关选择 KJM10—250/330D、漏电保护器选择 DZ15LE—100/49014.4.2 一号分箱塔吊导线及电气设备选择 A、 计算电流...
