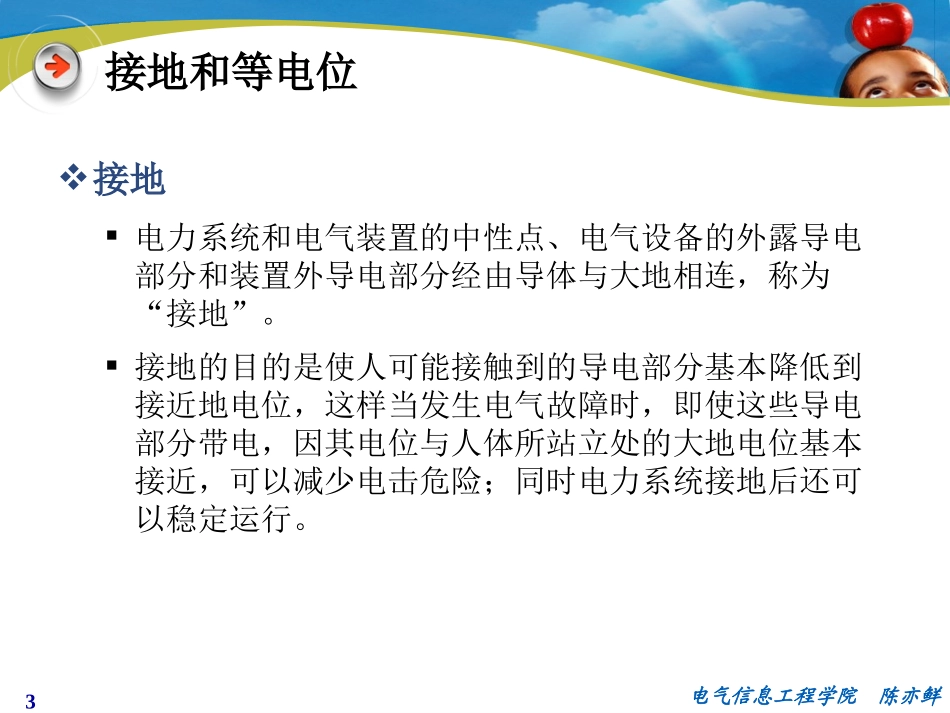

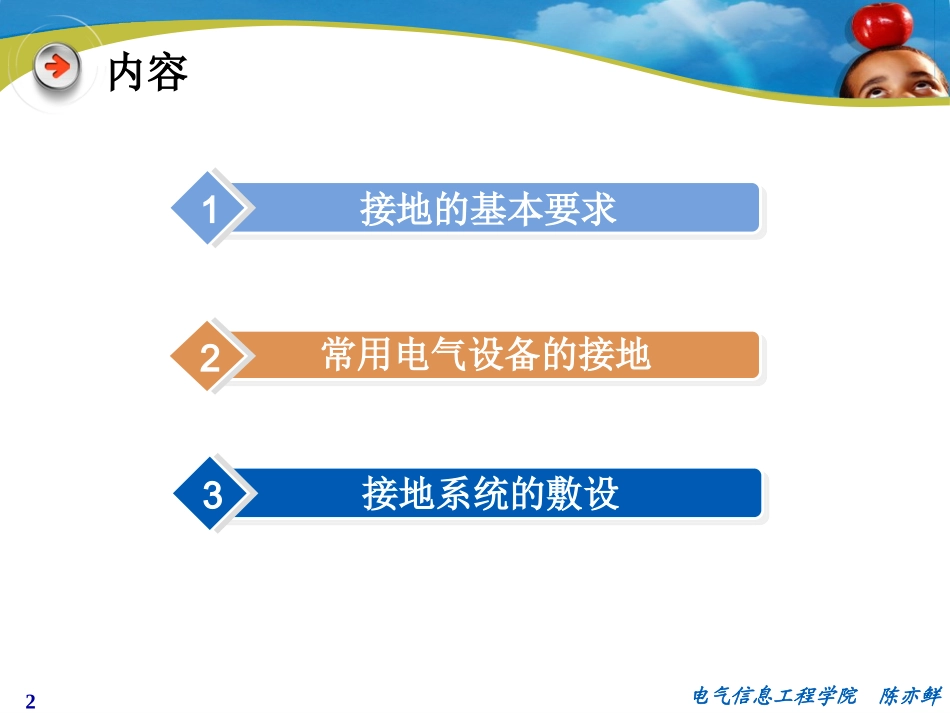

工业与民用电气安全西南民族大学SouthwestUniversityforNationalities第二章接地和等电位措施电气信息工程学院陈亦鲜电气信息工程学院陈亦鲜2内容接地的基本要求1常用电气设备的接地2接地系统的敷设3电气信息工程学院陈亦鲜3接地和等电位接地电力系统和电气装置的中性点、电气设备的外露导电部分和装置外导电部分经由导体与大地相连，称为“接地”。接地的目的是使人可能接触到的导电部分基本降低到接近地电位，这样当发生电气故障时，即使这些导电部分带电，因其电位与人体所站立处的大地电位基本接近，可以减少电击危险；同时电力系统接地后还可以稳定运行。电气信息工程学院陈亦鲜4接地和等电位等电位等电位是将外露导电部分、装置外导电部分适当地连接起来，即使有故障电流流过，人所能接触到的两个导体基本是等电位，这就避免了电击的危险。如在一个区域内，用导体组成接地网，使其等电位，则成为等电位接地网，在网内不存在危险的电位差。电气信息工程学院陈亦鲜5接地的基本要求接触电压和跨步电压电流流入大地的电位分布•电气装置的带电部分由于绝缘损伤或其他原因与对地不绝缘的导电部分（例如外露导电部分或装置外导电部分）意外地连接或带电部分直接碰地，称为接地故障。图2－1入地电流疏散图电气信息工程学院陈亦鲜6接地的基本要求接触电压和跨步电压接触电动势和接触电压•接触电动势是当接地电流流经接地装置时，在地上离电力设备水平距离0.8m，沿设备外壳或构架垂直距离1.8m处的电位差。•故障时由接地电流流经接地极的接地电阻形成的电动势为En，人站立处的电动势为Em，则接触电动势为En与Em的电位差EJ。如人体的电阻为Rm，人一只脚接触的地面电阻为Rp。因为接触电压UJ是人体所承受的电压；此时两脚等于并联合成电阻为Rp/2，则接触电动势与接触电压的关系式如下：JmpmJURRRE2电气信息工程学院陈亦鲜7接地的基本要求接触电压和跨步电压跨步电动势和跨步电压•跨步电动势是当故障时接地电流流经接地装置所形成的电位分布曲线上两脚所处的电位差。•一只脚的电位为En，另一只脚的电位为Eh，则跨步电动势Ek为置En和Eh之电位差。如人远离接地极，两脚之间的电位差减少，跨步电动势也相应减少。跨步电压Uk为人体的两脚接触地面不同两点所承受的电压。因为此时两只脚接触的地面电阻等于串联，合成电阻为2Rp，则跨步电动势和跨步电压的关系式如下：kmpmkURRRE2电气信息工程学院陈亦鲜8接地的基本要求接地系统的组成接地系统是将电气装置的外露导电部分通过导电体与大地相连接的系统，一般由下列几部分或其中一部分组成。图2－2典型接地系统图接地板T与大地紧密接触并与大地形成电气连接的一个或一组导电体称为接地极。与接地极相连，只起接地作用的导体称为接地线连接保护线、接地线、等电位联结线等用以接地的多个端子的组合，称为总接地端将外露导电部分M、装置外导电部分C、总接地端子B、接地极T、电源接地点或人工中性点中任何部分连接起来的导体称为保护线，用于电击保护。接地极与接地线总称为接地装置电气信息工程学院陈亦鲜9接地的基本要求低压交流电力系统的接地方式低压交流电力系统的接地方式是以系统及其所连接的电气设备的外露导电部分接地状况而分类的，其表示方法如下：－S：表示N线和PE线分开C：表示N线和PE线分开T：表示外露导电部分对地直接电气连接，与电力系统的任何接地点无关N：表示外露导电部分与电力系统的中性点直接电气连接T：表示电力系统一点（通常是中性点）直接接地I：表示电力系统所有带电部分与地绝缘或一点经阻抗接地电气信息工程学院陈亦鲜10接地的基本要求低压交流电力系统的接地方式TN系统•指电力系统一点直接接地，电气设备的外露可导电部分用保护线与该点相连。按照N线和PE线的组合情况，分为以下三种•(1)TN－S系统。整个系统的N线与PE线是分开的。•(2)TN－C系统。整个系统的N线与PE线合并成PEN线。•(3)TN－C－S系统。系统近电源端的N线与PE线合并成PEN线，然后N线和PE线分开，分开后再也不能合并。TT系统•指电力系统有一个直接接地点，电气设备的外露可导电部分接至电气上与电...
