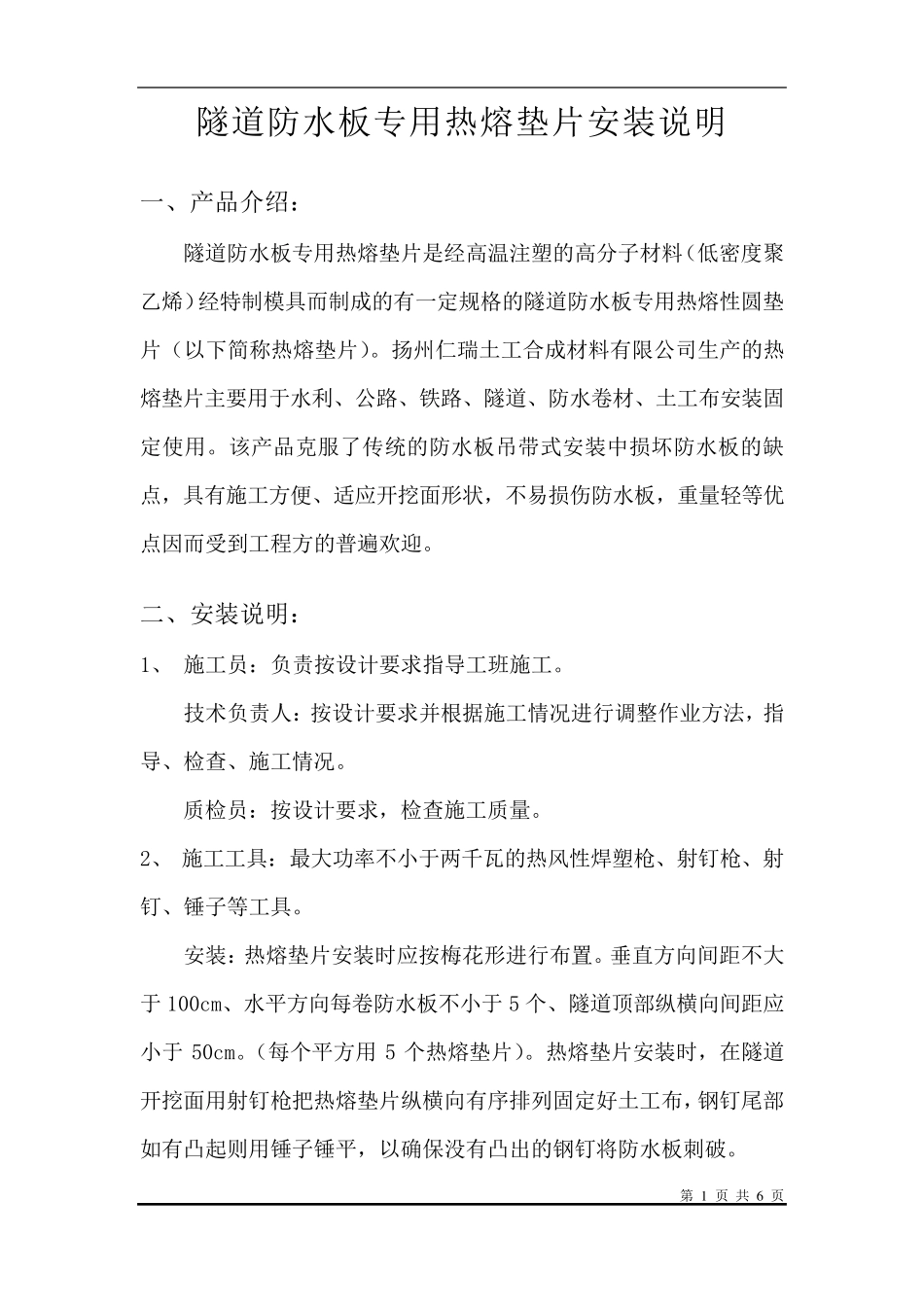

第 1 页 共 6 页 隧道防水板专用热熔垫片安装说明 一、产品介绍： 隧道防水板专用热熔垫片是经高温注塑的高分子材料（低密度聚乙烯）经特制模具而制成的有一定规格的隧道防水板专用热熔性圆垫片（以下简称热熔垫片）。扬州仁瑞土工合成材料有限公司生产的热熔垫片主要用于水利、公路、铁路、隧道、防水卷材、土工布安装固定使用。该产品克服了传统的防水板吊带式安装中损坏防水板的缺点，具有施工方便、适应开挖面形状，不易损伤防水板，重量轻等优点因而受到工程方的普遍欢迎。 二、安装说明： 1、 施工员：负责按设计要求指导工班施工。 技术负责人：按设计要求并根据施工情况进行调整作业方法，指导、检查、施工情况。 质检员：按设计要求，检查施工质量。 2、 施工工具：最大功率不小于两千瓦的热风 性焊 塑枪 、射 钉 枪 、射钉 、锤 子等工具。 安装：热熔垫片安装时 应按梅 花 形进行布置 。垂 直 方向 间 距 不大于 100cm、水平 方向 每 卷防水板不小于 5 个 、隧道顶 部 纵 横 向 间 距 应小于 50cm。（每 个 平 方用5 个 热熔垫片）。热熔垫片安装时 ，在 隧道开挖面用射 钉 枪 把 热熔垫片纵 横 向 有序 排 列 固定好 土工布，钢 钉 尾 部如 有凸 起 则 用锤 子锤 平 ，以确 保 没 有凸 出 的钢 钉 将 防水板刺 破 。 第 2 页 共 6 页 热熔垫片固定住土工布后用3 至5 名操作工人开始铺设防水板，焊接热熔垫片时方向从底部向顶部顺时针或逆时针方向在防水板两边逐一使用热风性焊塑枪在防水板背面热焊，此时施工工人应将防水板和热熔垫片成45°角相贴并在防水板外部用手摩擦使之充分相熔。顶部焊接时应使用两名操作工托住防水板并用湿布降温以避免未冷却时造成防水板的掉落。 三、注意事项： 1、热熔垫片固定好土工布时应避免射钉尾部凸出，以防止刺破防水板。 2、热焊时热风性焊塑枪所喷出的热风在45 度角内应将60%的热风对准热熔垫片以防止防水板先熔化从而造成对防水板的破坏。 3、热焊时间应根据热风性焊塑枪所喷出的热风的温度控制在5至10 秒钟内并鼓励操作工根据施工现场的实际情况调整相应的热熔时间，切记时间不宜过长以防止熔坏防水板、热熔垫片、土工布，造成工艺上的不合格及不必要的损耗。 4、热焊时应将热熔垫片和防水板充分热熔。 5、焊接时使用工具不得采用圆形电烙铁热熔。 6、操作时应防止热风性焊塑枪的电和...
