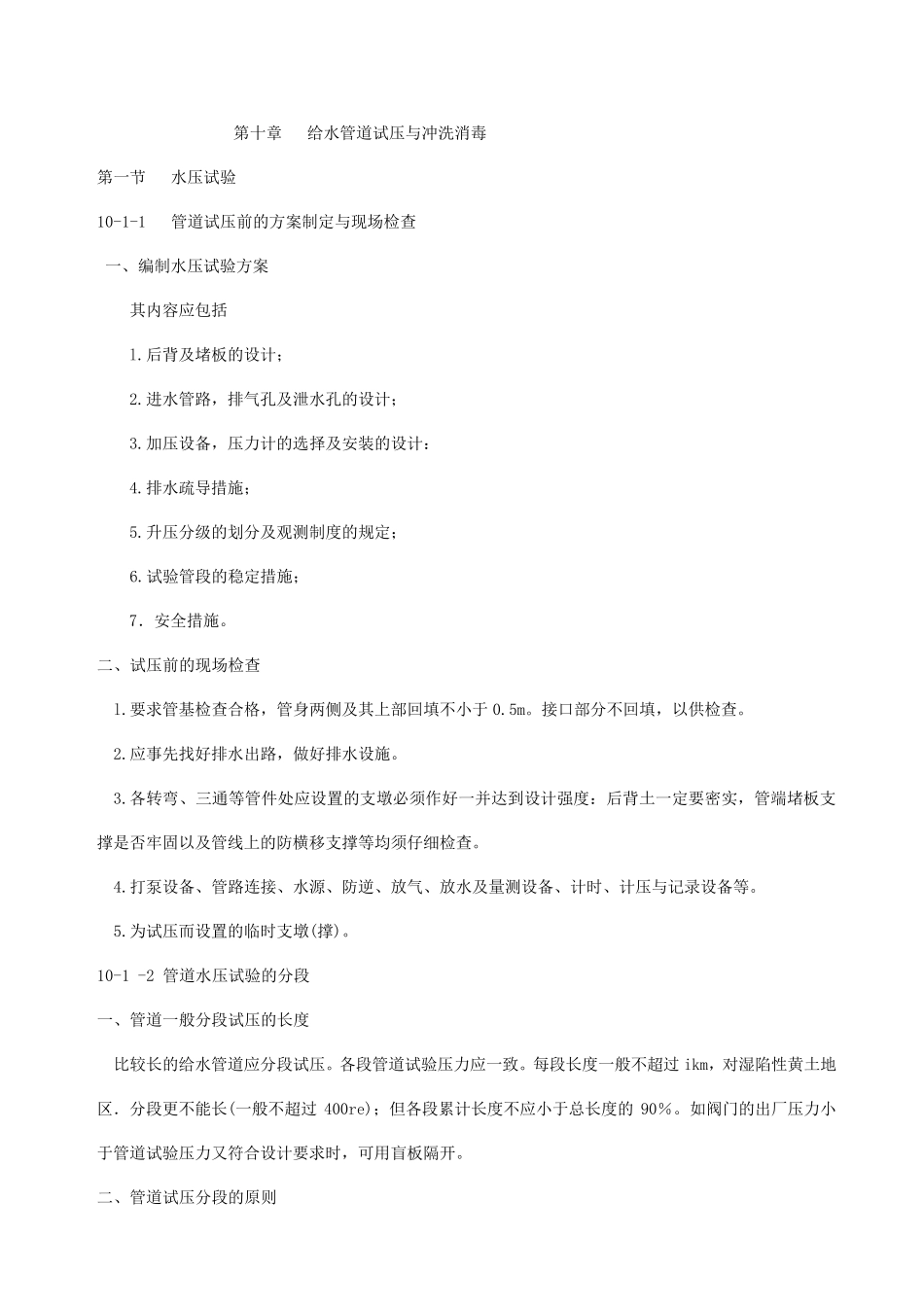

第十章 给水管道试压与冲洗消毒 第一节 水压试验 10-1-1 管道试压前的方案制定与现场检查 一、编制水压试验方案 其内容应包括 l.后背及堵板的设计； 2.进水管路，排气孔及泄水孔的设计； 3.加压设备，压力计的选择及安装的设计： 4.排水疏导措施； 5.升压分级的划分及观测制度的规定； 6.试验管段的稳定措施； 7．安全措施。 二、试压前的现场检查 l.要求管基检查合格，管身两侧及其上部回填不小于 0.5m。接口部分不回填，以供检查。 2.应事先找好排水出路，做好排水设施。 3.各转弯、三通等管件处应设置的支墩必须作好一并达到设计强度：后背土一定要密实，管端堵板支撑是否牢固以及管线上的防横移支撑等均须仔细检查。 4.打泵设备、管路连接、水源、防逆、放气、放水及量测设备、计时、计压与记录设备等。 5.为试压而设置的临时支墩(撑)。 10-1 -2 管道水压试验的分段 一、管道一般分段试压的长度 比较长的给水管道应分段试压。各段管道试验压力应一致。每段长度一般不超过ikm，对湿陷性黄 土地区 ．分段更 不能 长(一般不超过400re)；但 各段累 计长度不应小于总 长度的90％ 。如 阀 门 的出厂 压力小于管道试验压力又 符 合设计要求时，可 用 盲 板隔 开 。 二、管道试压分段的原 则 管道试压分段通常应考虑下述原则： 1.管道施工环境的变化。如过河、过桥、穿越铁路段·应单独分段试压； 2.要方便来水，有利排水； 3.有利施工。一般分段施工，可分段试压； 4.有利使用。能及早使用发挥效益的管段应先试压； 5.每段长度参照地形，应方便试压时排气和检菊； 6.应尽量在有良好的天然原土作为后背的地方分段。 10-1-3 试压的堵板与后背 一、管道试压堵板件的接头 水压试验时，管段两端要封以试压堵板，堵板要求有足够的强度，试压过程中与管身的接头处不能漏水。堵板件接头和各种管道本身接口及后背支顶方式有关。 1．刚性接头的承插铸铁管道 (1)如果堵板后背用设计的铸铁管道混凝土支墩(给水设计通用图集)，那么，试压管段端部与堵板件的接头可用刚性接口即：装上法兰堵板的短管甲、乙与管道仍用刚性接口连接。 (2)如果堵板后背用支顶的方法传力于土壁，那么在传力较大的时候，支顶材料和土壁会产生压缩变形，因此，当公称直径≥ 600mm，管的堵板件与管端的接头应采 用柔 性胶 圈 连接，柔 性接头可使堵板件稍有轴 向 偏 移 也 不致 漏水；对 小 于600mm 的管道，...
