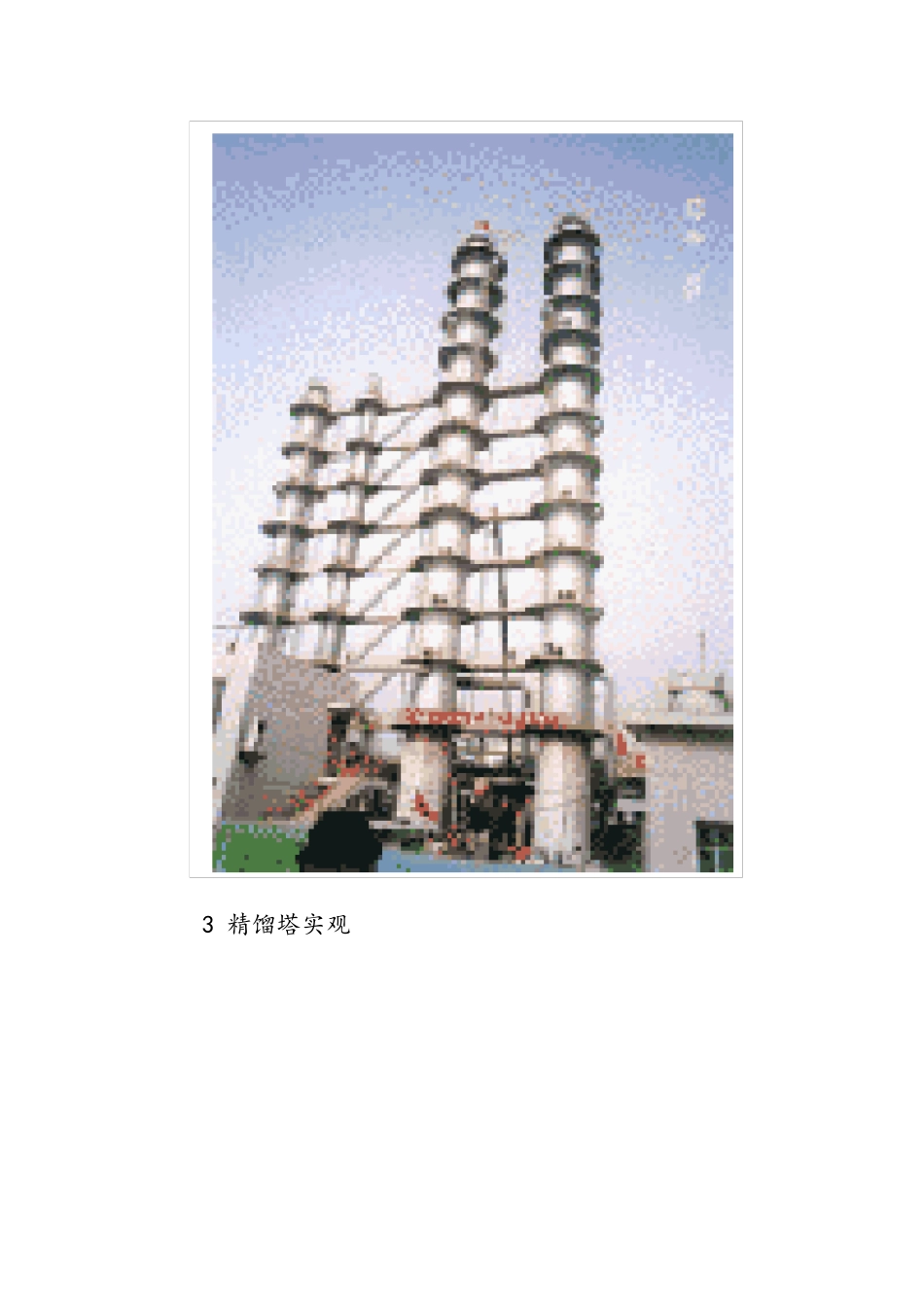

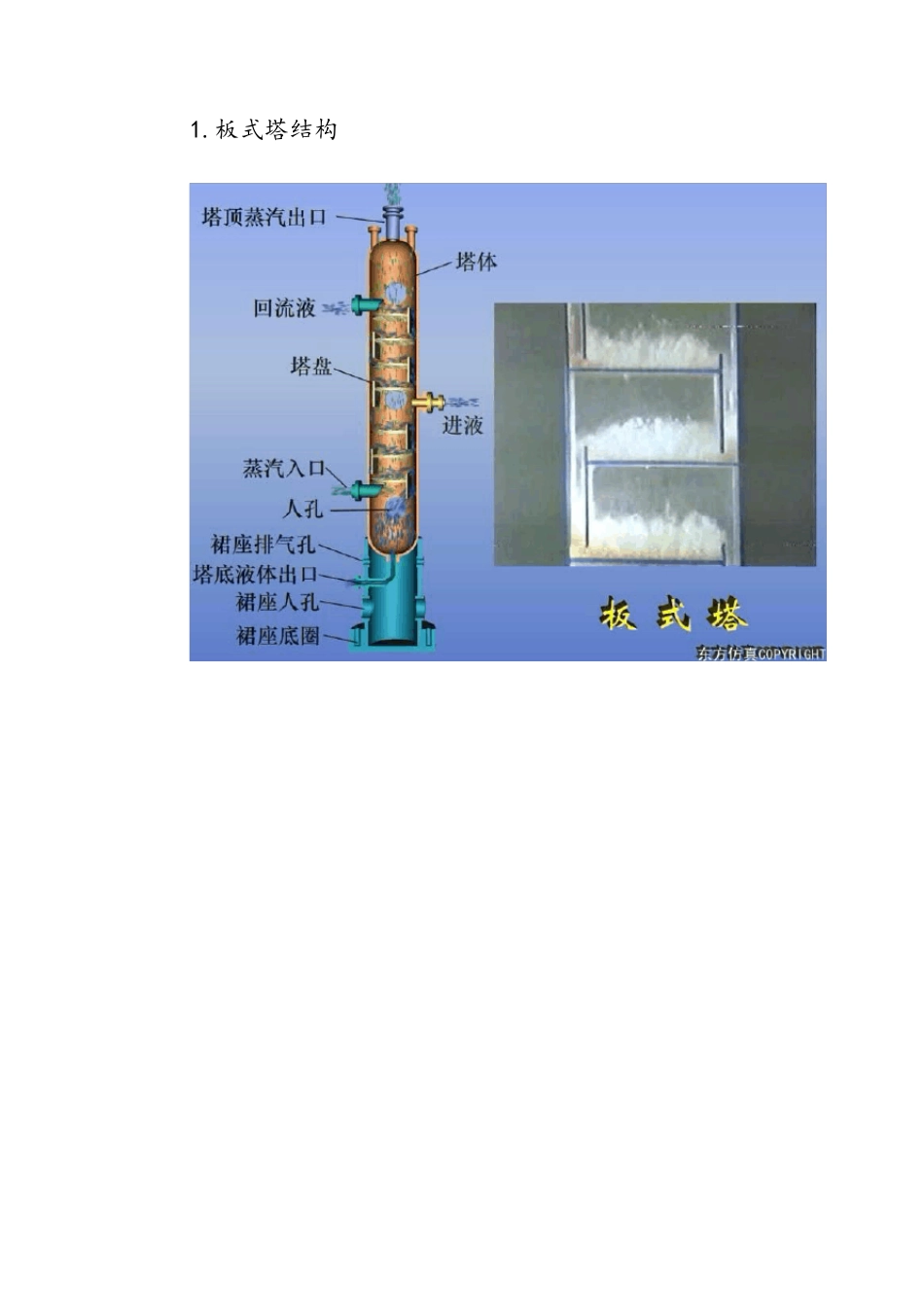

精馏塔单元 一、工作原理简述 精馏是化工生产中分离互溶液体混合物的典型单元操作，其实质是多级蒸馏，即在一定压力下，利用互溶液体混合物各组分的沸点或饱和蒸汽压不同，使轻组分（沸点较 低或饱和蒸汽压较高的组分）汽化，经多次部分液相汽化和部分气相冷凝，使气相中的轻组分和液相中的重组分浓度逐渐升高，从而实现分离。 精馏过程的主要设备有：精馏塔、再沸器、冷凝器、回流罐和输送设备等。精馏塔以进料板为界，上部为精馏段，下部为提留段。一定温度和压力的料液进入精馏塔后，轻组分在精馏段逐渐浓缩，离开塔顶后全部冷凝进入回流罐，一部分作为塔顶产品（也叫馏出液），另一部分被送入塔内作为回流液。回流液的目的是补充塔板上的轻组分，使塔板上的液体组成保持稳定，保证精馏操作连续稳定地进行。而 重组分在提留段中浓缩后，一部分作为塔釜产品（也叫残液），一部分则经再沸器加热后送回塔中，为精馏操作提供一定量连续上升的蒸气气流。 二、精馏塔动画演示 1.板式塔结构 3 精馏塔实观 4 精馏塔剖面图 三、工艺流程简介 本单元是一种加压精馏操作，原料液为脱丙烷塔塔釜的混合液，分离后馏出液为高纯度的 C4 产品，残液要是 C5 以上组分。 67.80C 的原料液经流量调节器FIC101 控制流量（14056Kg/h）后，从精馏塔DA405 的第16 块塔板（全塔共32 块塔版）进料。塔顶蒸气经全凝器EA419 冷凝为液体后进入回流罐FA408；回流罐FA408 的液体由泵GA412A/B 抽出，一部分作为回流液由调节器FC104 控制流量（9664KG/H）送回DA405 第32 层塔板；另一部分则作为产品，其流量由调节器FC103 控制（6707Kg/h）。回流罐的 液位由调节器LC103 与FC103 构成的串级控制回路控制。DA405 操作压力由调节器PC102 分程控制为5.0Kg/m2。同时调节器PC101 将调节回流罐的气相出料，保证系统的安全和稳定。 塔釜液体的一部分经再沸器EA408A/B 回精馏塔，另一部分由调节器FC102 控制流量（7349Kg/h）,作为塔底采出产品。调节器LC101 和FC102 构成串级控制回路，调节精馏塔的液位。再沸器用低压蒸气加热，加热蒸气流量由调节器TC101 控制，其冷凝液送FA414。FA414 的液位由调节器LC102调节。 四、组态画面及设备 1.精馏塔单元仿 DCS 图 2.精馏塔单元仿现场图 3.精馏工艺流程 4.换热器 5.再沸器
