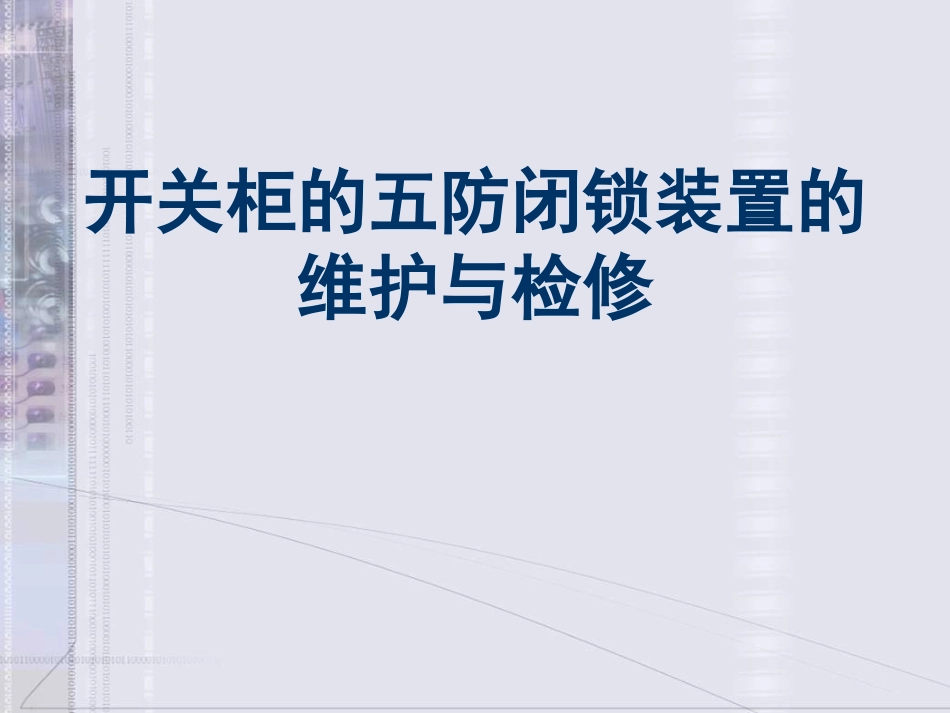

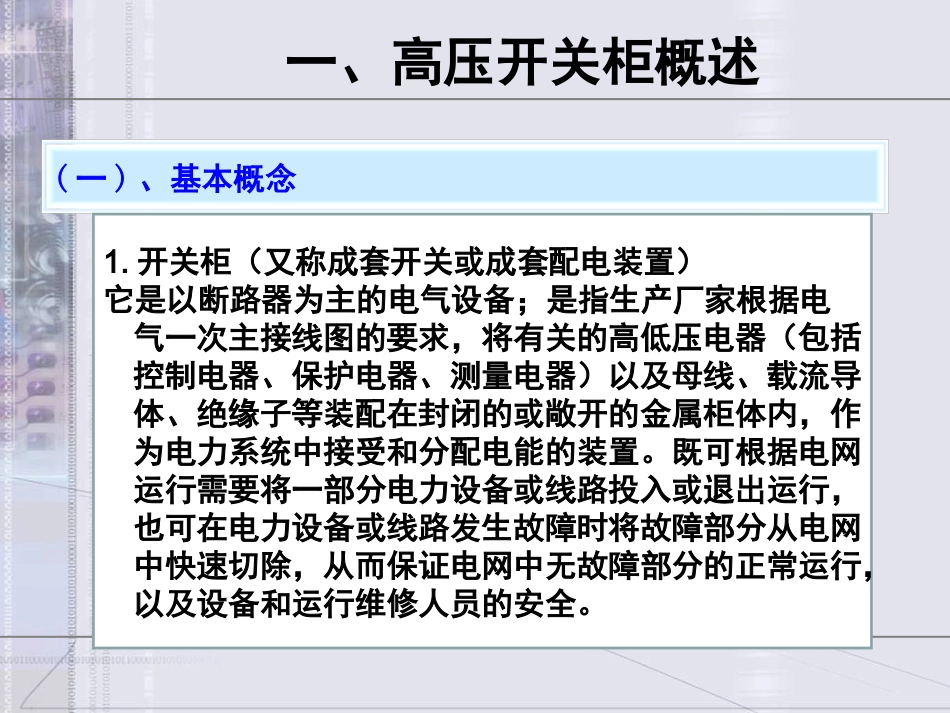

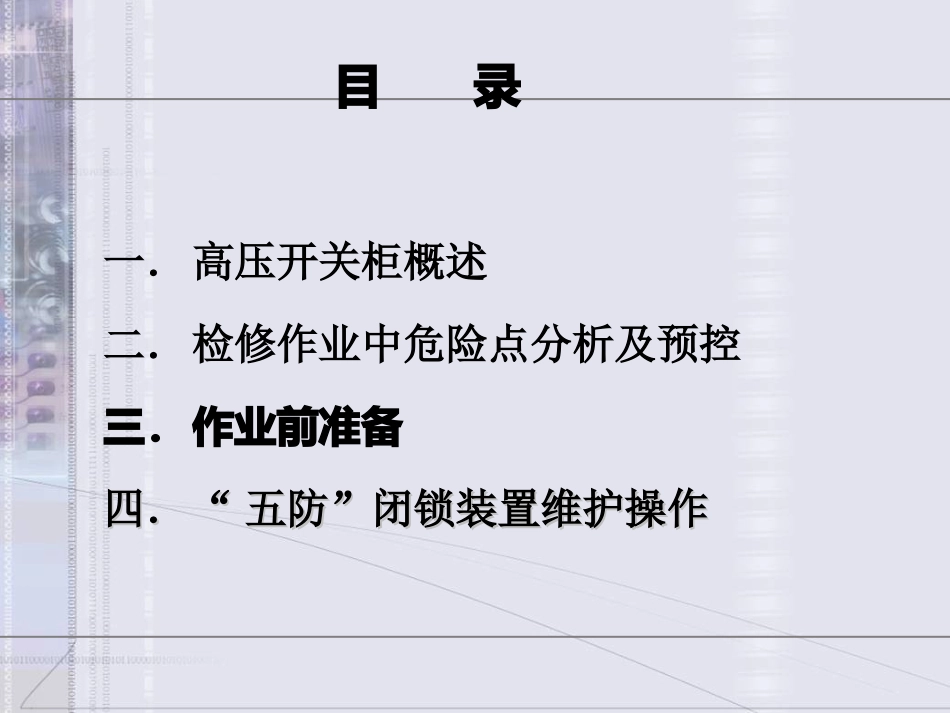

开关柜的五防闭锁装置的维护与检修目录一．高压开关柜概述二．检修作业中危险点分析及预控三．作业前准备四．四．““五防五防””闭锁装置维护操作闭锁装置维护操作一、高压开关柜概述(一)、基本概念1.开关柜（又称成套开关或成套配电装置）它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分从电网中快速切除，从而保证电网中无故障部分的正常运行，以及设备和运行维修人员的安全。一、高压开关柜概述一、高压开关柜概述2.高压开关设备主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。组成高压开关柜的元件一般有隔离开关、断路器、接地开关、熔断器、互感器、套管、绝缘子、母线、避雷器等。3.开关柜防护要求中的“五防”(防止误分误合断路器)、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔、防止非检修位置误拔插航空插头。一、高压开关柜概述一、高压开关柜概述（二）高压开关柜的结构及闭锁功能1、高压开关柜的结构KYN28-12型高压开关柜由固定的柜体和可抽出部件(即手车)两大部分组成。开关柜用隔板分成4个不同功能单元，分别是A母线室、B断路器室、C电缆室、D继电器仪表室，每一个单元的外壳均有独立的接地。2、高压开关柜的闭锁功能一、高压开关柜概述一、高压开关柜概述（1）防误分、合开关。这一点，机械上没有什么，主要用电磁防误锁实现。此外，还有一种闭锁，是放在分段开关与分段刀闸手车之间的机械闭锁，也有通过电气回路相互闭锁的。当分段刀闸手车在试验位置时，能通过一位置辅助开关接点，串入分段开关合闸回路，使分段开关合闸回路不通，无法合闸。当分段开关在合闸位置是，分段刀闸手车有一电磁锁卡住，无法摇出到试验位置。分段开关辅助接点串入电磁锁回路，使电磁铁失电，达到闭锁作用。一、高压开关柜概述一、高压开关柜概述（2）防止带负荷操作隔离开关。断路器处于合闸状态时，手车不能推入或拉出，只有当手车上的断路器处于分闸位置时，手车才能从试验位置移向工作位置，反之也一样。1324一、高压开关柜概述一、高压开关柜概述（3）防止带电合接地开关。只有当断路器手车在试验位置及线路无电时，接地开关才能合闸。1）采用机械强制联锁。断路器手车处于试验位置时，接地开关操作孔上的滑板应能按动自如，同时导轨上的挡板和导轨下的挡块应随滑板灵活运动；手车处于工作位置或工作与试验中间位置时，滑板应无法按下。12一、高压开关柜概述一、高压开关柜概述2）采用电气强制联锁。只有当接地开关下侧电缆不带电时，接地开关才能合闸。安装强制闭锁型带电指示器，接地开关安装闭锁电磁铁，将带电指示器的辅助触点接入接地开关闭锁电磁铁回路，带电指示器检测到电缆带电后闭锁接地开关合闸。1一、高压开关柜概述一、高压开关柜概述（4）防止接地开关合上时送电。接地开关位于合闸位置时，由于操作接地开关时按下了滑板，其传动机构带动柜内手车右导轨上的挡板顶住了手车的传动丝杆联锁机构，使手车无法移动；因而实现接地开关合闸时无法将手车移入工作位置的联锁功能。1一、高压开关柜概述一、高压开关柜概述（5）防止误入带电间隔。1)断路器手车拉出后，手车室活门自动关上，隔离高压带电部分。2）实现接地开关与电缆室门板的机械联锁。在线路侧无电且手车处于试验位置时合上接地开关，门板上的挂钩解锁，此时可打开电缆室门板。12二、检修作业中危险点分析及预控序号危险点控制措施1防止触电伤害（1）应有两人进行，一人操作，一人监护。（2）手车柜在手车拉出后，插孔应有防护隔板可靠隔离（3“）将其它运行中的设备门锁死并在相邻间隔悬挂止”“”步，高压危险标示牌，在检修间隔悬挂在此工作标示牌（4）使用电气工具，其外壳要可靠接地；施工电源...
