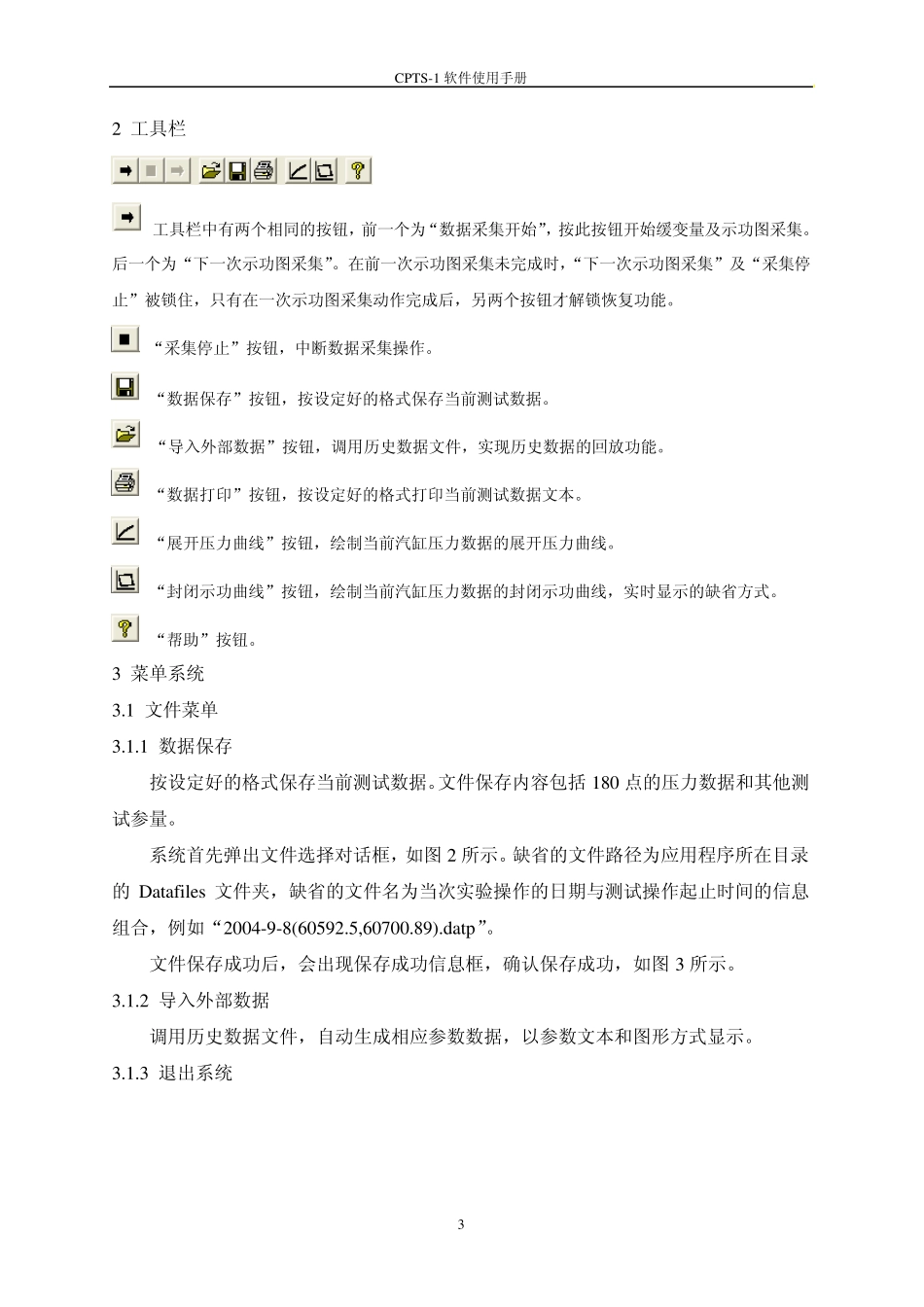

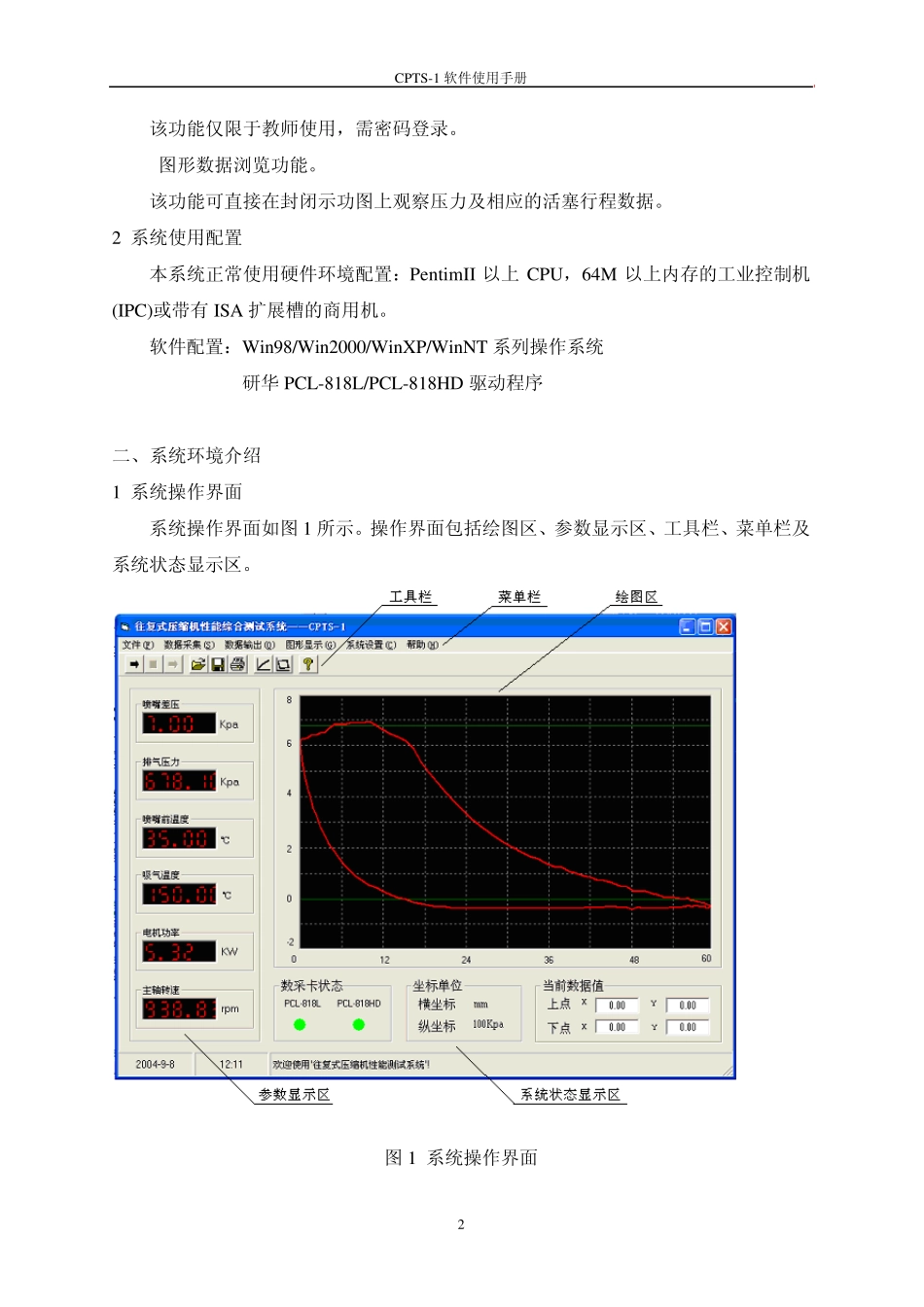

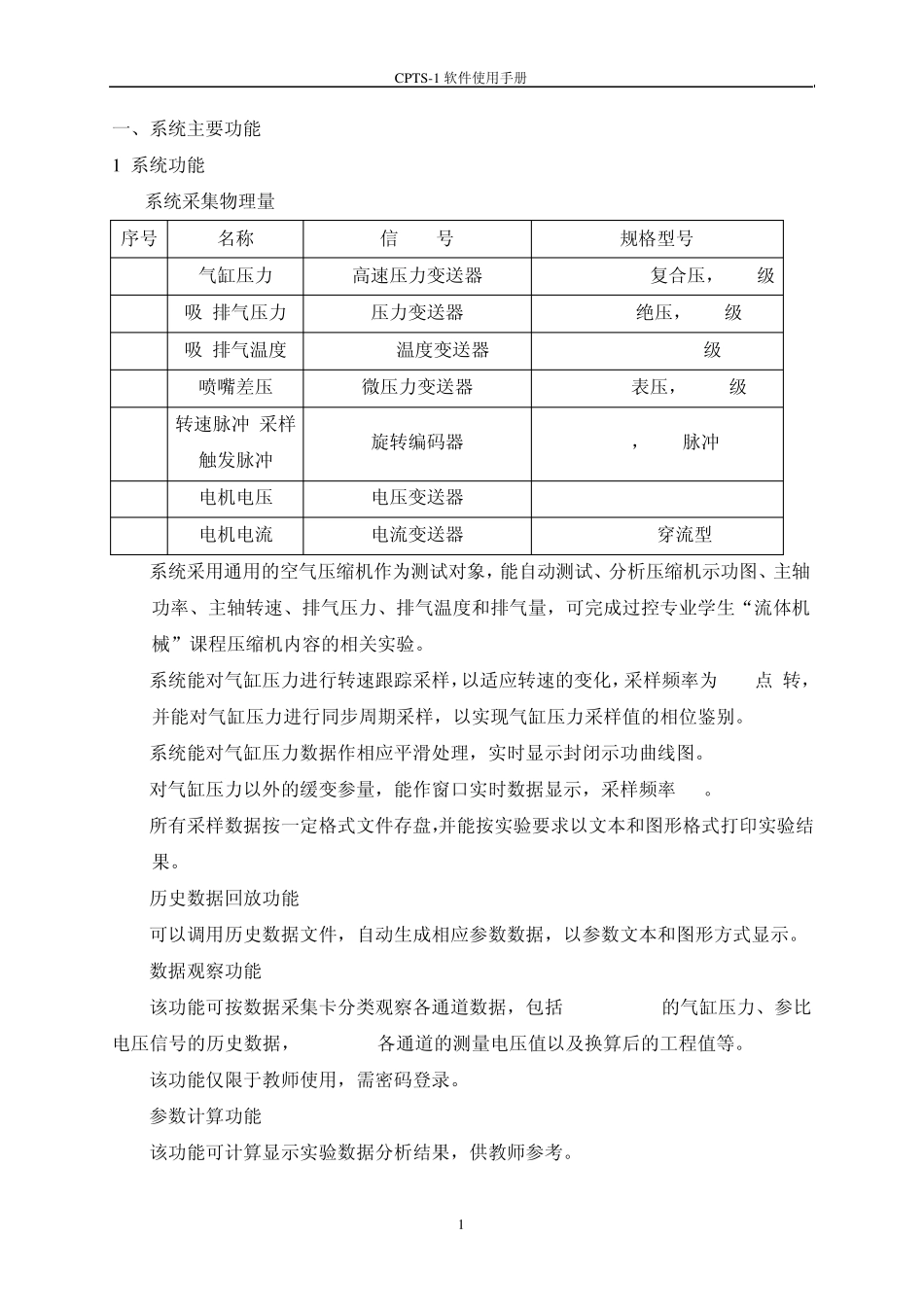

CPTS-1 软件使用手册 1 一、系统主要功能 1 系统功能 1.1系统采集物理量 序号 名称 信 号 规格型号 1 气缸压力 高速压力变送器 -100-900Kpa,复合压，0.5级 2 吸/排气压力 压力变送器 0-1Mpa,绝压，0.5级 3 吸/排气温度 Pt100温度变送器 0-1000C, 0.5级 5 喷嘴差压 微压力变送器 0-3Kpa,表压，0.25级 6 转速脉冲/采样触发脉冲 旋转编码器 E6B2，360脉冲 7 电机电压 电压变送器 0-450V 8 电机电流 电流变送器 0-15A,穿流型 1.2 系统采用通用的空气压缩机作为测试对象，能自动测试、分析压缩机示功图、主轴功率、主轴转速、排气压力、排气温度和排气量，可完成过控专业学生“流体机械”课程压缩机内容的相关实验。 1.3 系统能对气缸压力进行转速跟踪采样，以适应转速的变化，采样频率为360点/转，并能对气缸压力进行同步周期采样，以实现气缸压力采样值的相位鉴别。 1.4 系统能对气缸压力数据作相应平滑处理，实时显示封闭示功曲线图。 1.5 对气缸压力以外的缓变参量，能作窗口实时数据显示，采样频率1Hz。 1.6 所有采样数据按一定格式文件存盘，并能按实验要求以文本和图形格式打印实验结果。 1.7 历史数据回放功能 可以调用历史数据文件，自动生成相应参数数据，以参数文本和图形方式显示。 1.8 数据观察功能 该功能可按数据采集卡分类观察各通道数据，包括 PCL-818HD的气缸压力、参比电压信号的历史数据，PCL-818L各通道的测量电压值以及换算后的工程值等。 该功能仅限于教师使用，需密码登录。 1.9 参数计算功能 该功能可计算显示实验数据分析结果，供教师参考。 CPTS-1 软件使用手册 2 该功能仅限于教师使用，需密码登录。 1.10 图形数据浏览功能。 该功能可直接在封闭示功图上观察压力及相应的活塞行程数据。 2 系统使用配置 本系统正常使用硬件环境配置：PentimII 以上CPU，64M 以上内存的工业控制机(IPC)或带有ISA 扩展槽的商用机。 软件配置：Win98/Win2000/WinXP/WinNT 系列操作系统 研华PCL-818L/PCL-818HD 驱动程序 二、系统环境介绍 1 系统操作界面 系统操作界面如图1 所示。操作界面包括绘图区、参数显示区、工具栏、菜单栏及系统状态显示区。 图1 系统操作界面 CPTS-1 软件使用手册 3 2 工具栏 工具栏中有两个相同的按钮，前一个为“数据采集开始”，按此按钮开始缓变量及示功图采集。后一个为“下一次示功图采集”。在前一次示功图采集...
