索尼笔记本电脑图文拆机详解VIP免费

索尼笔记本电脑图文拆机详解_第1页
1/20
索尼笔记本电脑图文拆机详解_第2页
2/20
索尼笔记本电脑图文拆机详解_第3页
3/20

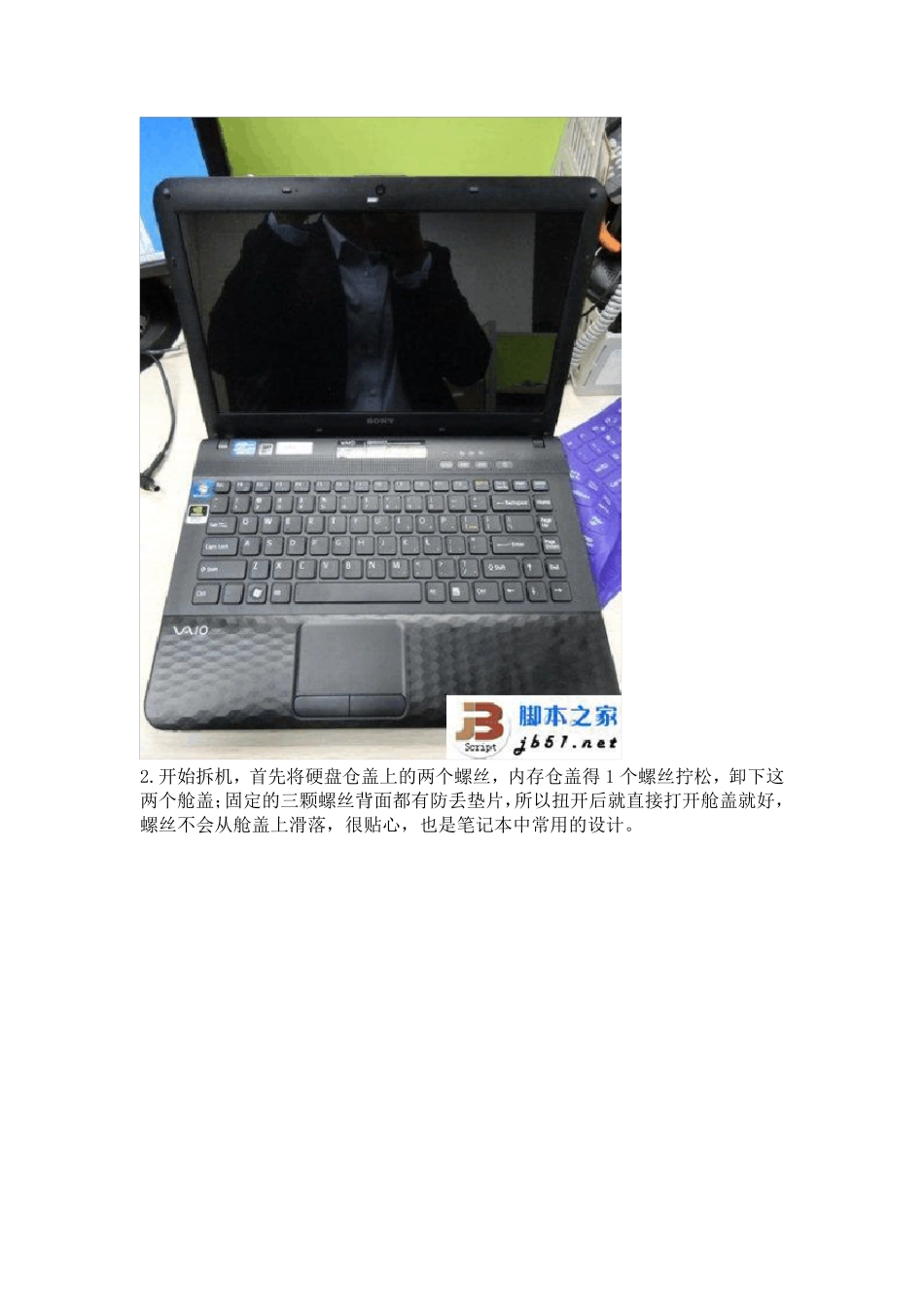

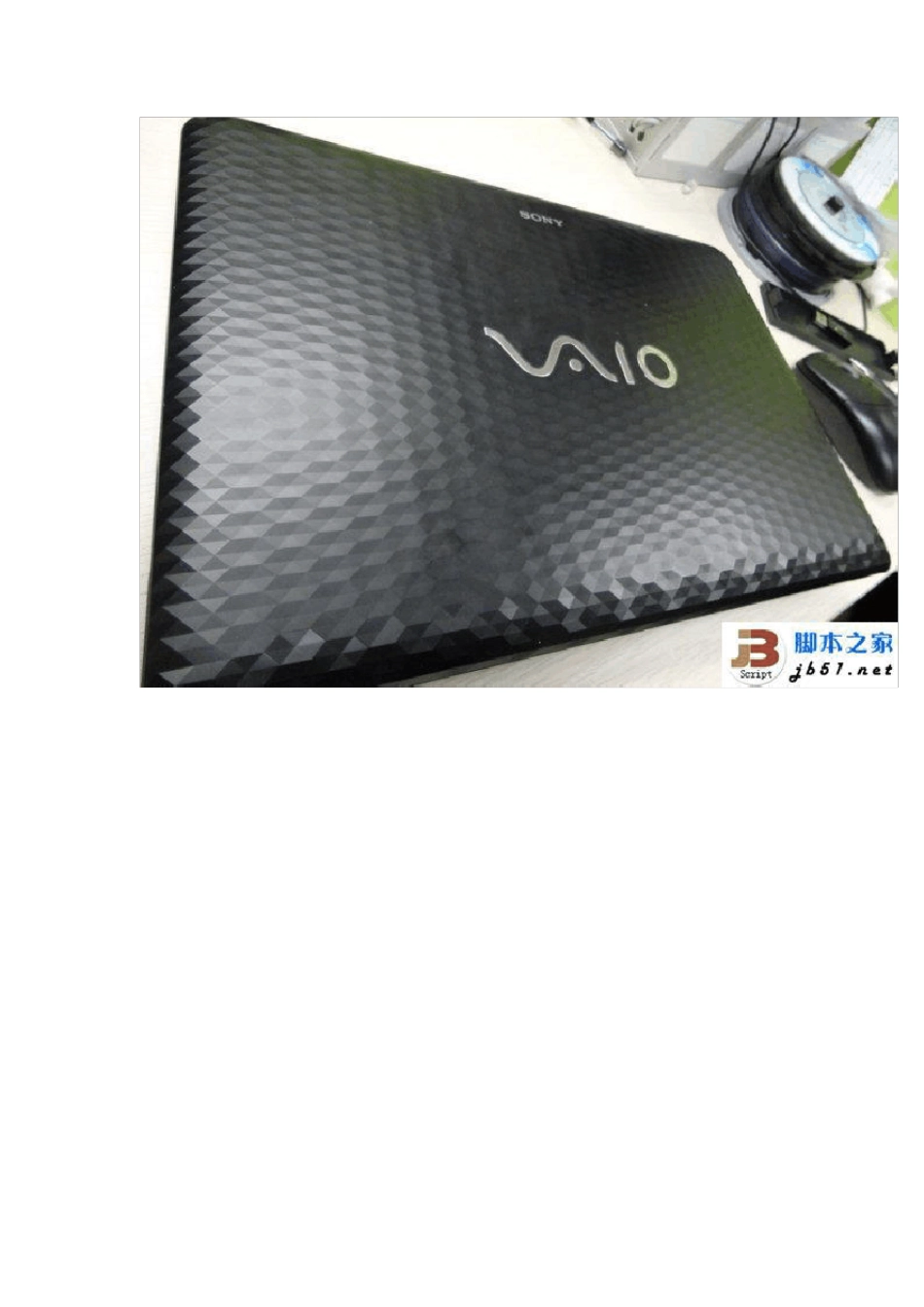

索尼笔记本电脑图文拆机详解 拆机有风险,操作须谨慎。 说明:我将自上至下分为壳 1 壳 2 壳 3 壳 4; 螺丝分为:长螺丝 中螺丝 短螺丝 如下图: 1.首先来个特写,个人还是比较中意这款本子的,虽然显卡性能一般般,但还算不错。 2.开始拆机,首先将硬盘仓盖上的两个螺丝,内存仓盖得1 个螺丝拧松,卸下这两个舱盖;固定的三颗螺丝背面都有防丢垫片,所以扭开后就直接打开舱盖就好,螺丝不会从舱盖上滑落,很贴心,也是笔记本中常用的设计。 2.看这里硬盘仓内的硬盘支架固定螺丝,记得拧下来,硬盘就可以推出来。小心哦。别弄断了硬盘接口。 3.内存,嘿嘿,我自己加了一个4GB,后来就加了一个4GB 原机的内存躺在家里好久了。。。 硬盘是 3 星的。咋不用日立的呢。。 4.抽出光驱; 5.开始将K4 上剩余的螺丝全部扭下来。如下图有螺丝长短分布图。可供大家参考。 图上硬盘,内存还在,因为我懒,没有拍拆掉硬盘和内存的照片,所以就用这一张了, 大家别忘了拆掉硬盘和内存哦。 6.上图说的内存舱内的那颗中号螺丝,给他来个特写。 7.所有螺丝都拧下来。都拧下来了,别忘了看看读卡器槽内是否有卡,如果有弹出来,别拆 K4 的时候弄断了。如果没有,就可以将 K4 取下拉了,取得时候不要暴力拆解哦。要温柔一点。下图是拆掉 k4 后的效果 8.下面告诉朋友们怎么拆散热器和风扇(请仔细看说明,全部看完后再拆千万别看了一半就拆,以免损坏散热器铜管) 此款风扇和散热器,分体的。先拆开风扇与主板的电源连接线。但是中间用胶布连接着,我想应该是起到密封的作用吧,由于本人不是很色的将胶布死掉,所以据带着胶布将他们拆掉。上图蓝色圈圈,是散热器的固定螺丝,都拧开吧,都带防丢垫片。 上 图两个蓝色的圈圈,右下角的是一个很明显的风扇固定螺丝,而左上角的那个却被散热铜管遮盖,由于先前已经拆掉了散热铜管的固定螺丝,我是用了拐弯螺丝刀+ 微微抬起散热铜管的方法拆掉了左上角的风扇固定螺丝。一定要对散热铜管温柔哦。哈哈。螺丝都拆掉了,此片教程也接近尾声了,谢谢大家观看。希望对大家有所 帮助。 下面还有一些杂图,就不做注解了。
