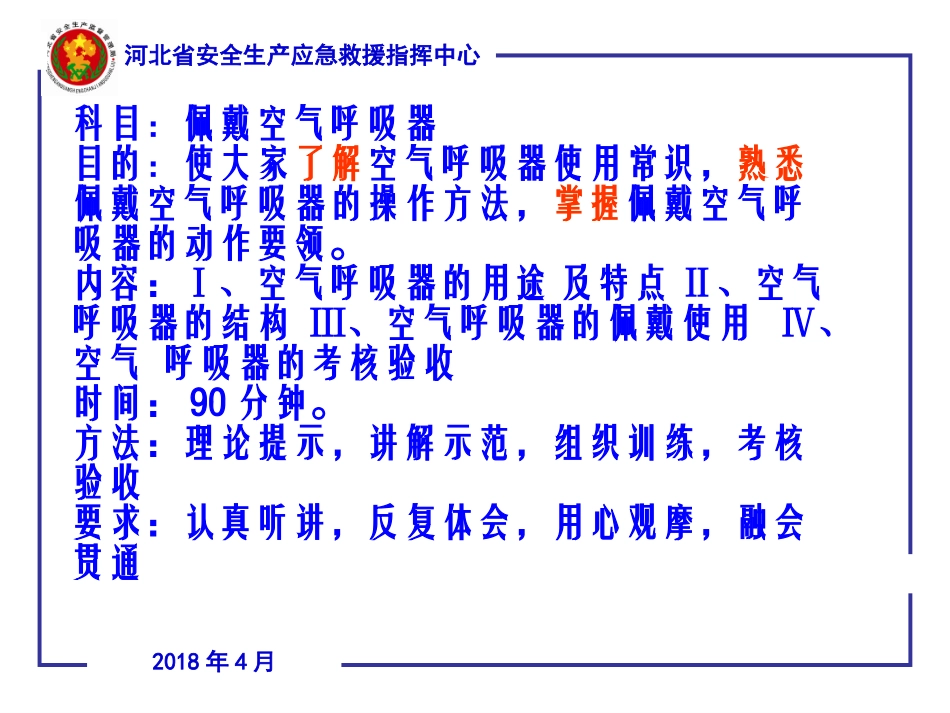

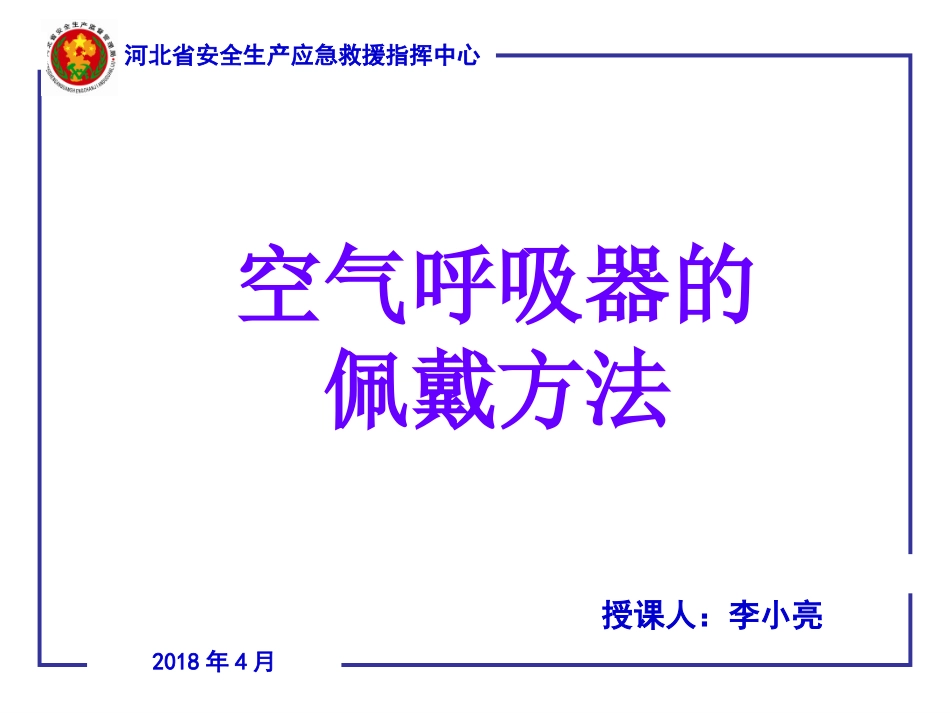

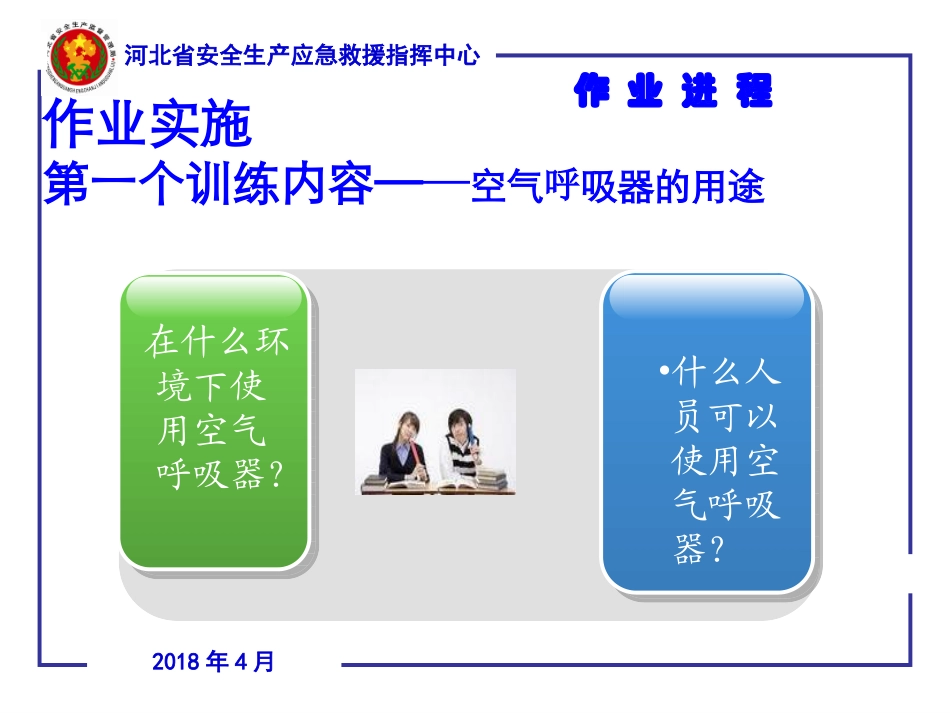

河北省安全生产应急救援指挥中心2018年4月授课人：李小亮空气呼吸器的佩戴方法河北省安全生产应急救援指挥中心2018年4月科目：佩戴空气呼吸器目的：使大家了解空气呼吸器使用常识，熟悉佩戴空气呼吸器的操作方法，掌握佩戴空气呼吸器的动作要领。内容：Ⅰ、空气呼吸器的用途及特点Ⅱ、空气呼吸器的结构Ⅲ、空气呼吸器的佩戴使用Ⅳ、空气呼吸器的考核验收时间：90分钟。方法：理论提示，讲解示范，组织训练，考核验收要求：认真听讲，反复体会，用心观摩，融会贯通河北省安全生产应急救援指挥中心2018年4月作业进程在什么环境下使用空气呼吸器？•什么人员可以使用空气呼吸器？作业实施第一个训练内容——空气呼吸器的用途河北省安全生产应急救援指挥中心2018年4月•目前我救援队配备的是正压自给式空气呼吸器。•空气呼吸器是进入浓烟、毒气、粉尘或缺氧的环境中进行作业时，对呼吸道进行防护的隔离式装备。具有使用时间长，结构简单、气源经济，操作使用和维护保养简便而受到大家的认可。空气呼吸器的使用环境河北省安全生产应急救援指挥中心2018年4月•背托总成——背架、肩带、腰带和气瓶固定带气瓶总成——高压气瓶和气瓶阀减压总成——减压器、警报器、压力表、空气输出导管供气阀总成——正压式供气阀、节气开关和泄压阀面罩总成——面窗、头罩、口鼻罩、正压式呼吸阀以及面框密封圈第二个训练内容—空气呼吸器的结构河北省安全生产应急救援指挥中心2018年4月空气呼吸器构造气瓶总成——高压气瓶和气瓶阀。•高压气瓶：内装压缩空气。常压下水容积6.8L。最高充装压力30mpa，装气量约1860L，使用时间35分钟。•气瓶阀：高压气瓶阀门。正时针旋转关闭，逆时针旋转打开。河北省安全生产应急救援指挥中心2018年4月空气呼吸器的构造减压总成——减压器、压力表、低压报警器•减压器：减压器上安装有气体输出导管和压力表气管。一根导管把瓶内30mpa的高压气体降约为微正压连接供气阀输出，另一根导管连接压力表。•压力表：夜光显示屏，及时显示气瓶内气体压力，随着气瓶内压力的降低读数变小。•低压报警器：安装在压力表旁（或下部），当气瓶压力下降到5mpa时，会自动发出响声报警。提示使用者呼吸器能够提供的供气时间还剩5分钟。河北省安全生产应急救援指挥中心2018年4月空气呼吸器的构造供气阀总成——供气阀、截止阀和泄压阀•供气阀：跟面罩接口连接，向面罩内供给气体•截止阀：随时中断气瓶内气体的输出。•泄压阀：排放供气管导管内的残余气体，避免管路憋压河北省安全生产应急救援指挥中心2018年4月空气呼吸器的构造面罩总成——面窗、头带、颈带、口鼻罩、单项呼吸阀、面框密封圈•使人体呼吸系统与所处环境隔离，面罩边圈的柔韧性改变佩戴舒适性的同时也增加了面罩密闭性。•单项呼吸阀保证了呼吸的安全性。河北省安全生产应急救援指挥中心2018年4月空气呼吸器的构造背托总成——肩带、背架、腰带、瓶箍带•腰带肩带：是用来根据作业者的体型调节固定背架。•背架：固定气瓶，使气瓶和背架与人体紧密结合。•瓶箍带：固定气瓶。河北省安全生产应急救援指挥中心2018年4月空气呼吸器的构造•气瓶总成——高压气瓶和气瓶阀•减压总成——减压器、压力表导管、报警器导管•供气阀总成——供气阀、截止阀、泄压阀•面罩总成——面窗、头罩、头带、颈带、口鼻罩•背托总成——背架、肩带、腰带和瓶箍带河北省安全生产应急救援指挥中心2018年4月空气呼吸器工作原理空气呼吸器工作原理4面罩、单项呼吸阀（密闭的呼吸环境，满足人体呼吸）1高压气瓶（30mpa）供给阀二次减压连接面罩接口供给阀二次减压连接面罩接口32减压阀（进行第一次减压）河北省安全生产应急救援指挥中心2018年4月空气呼吸器的使用参数•气瓶：在一个大气压下，6.8L水容积•气瓶的使用时间：28mpa时，成年人使用时间≈30分钟•低压报警器报警压力：≤5mpa时报警•报警器响起还能够使用的时间：≤5分钟•气瓶年检时间：每3年进行一次年检•气瓶的使用年限：15年河北省安全生产应急救援指挥中心2018年4月空气呼吸器使用时间的影响因素•空气充填泵设定的气瓶充装压力为30mpa上限，充装过程压缩空气遇热膨胀，...
