红外人体报警器设计报告VIP免费

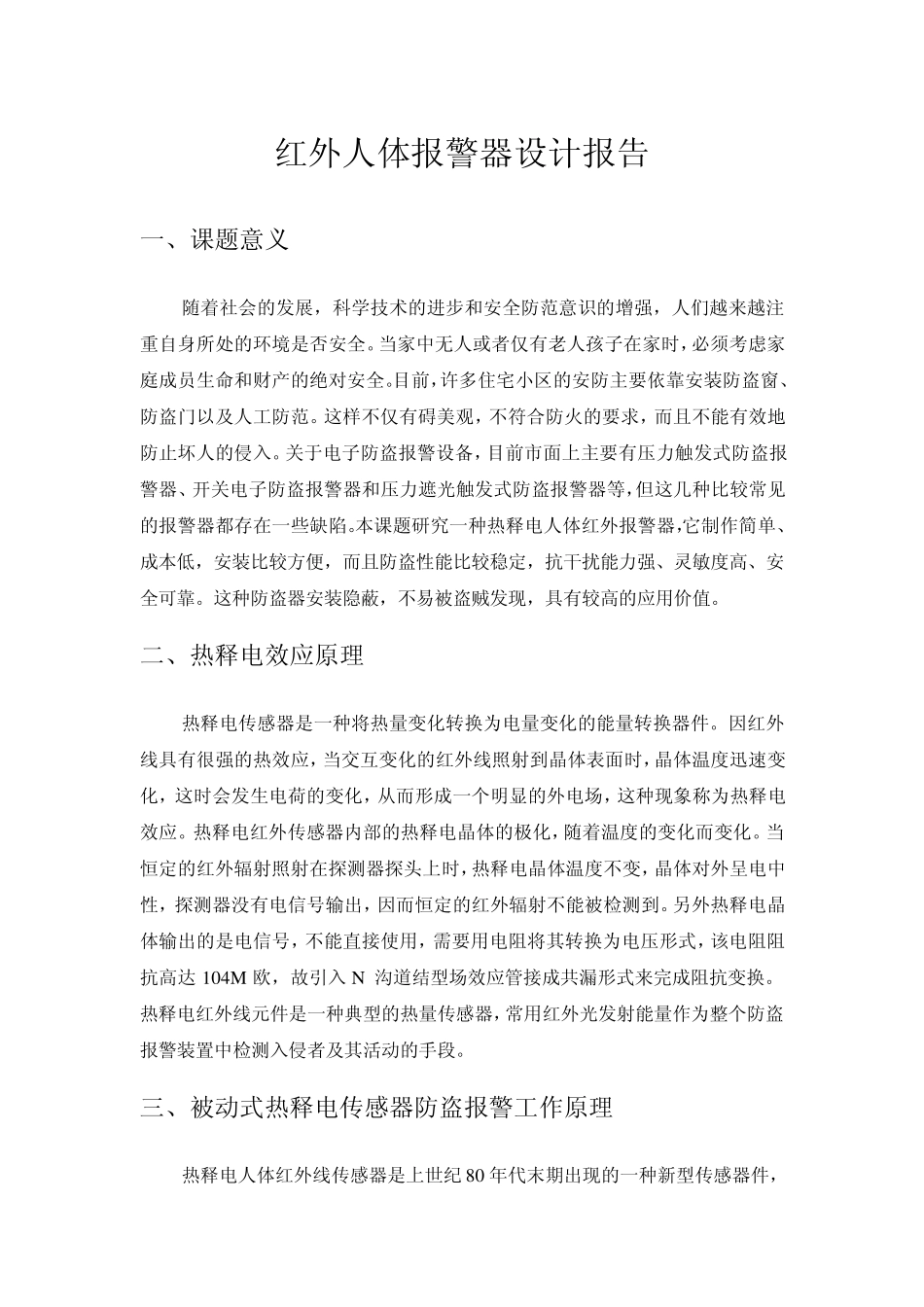

红外人体报警器设计报告_第1页
1/8
红外人体报警器设计报告_第2页
2/8

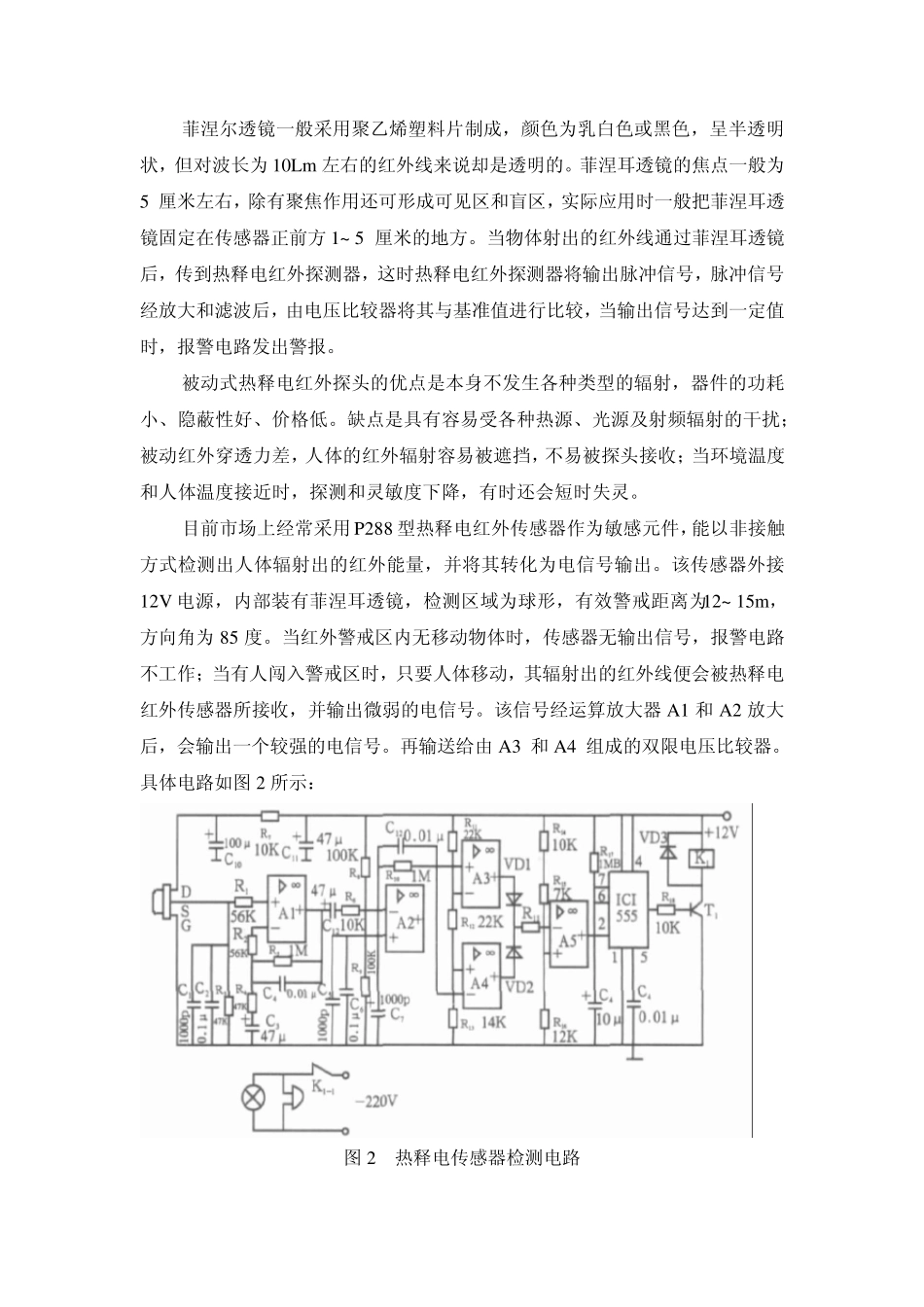

红外人体报警器设计报告_第3页
3/8
红外人体报警器设计报告 一、课题意义 随着社会的发展,科学技术的进步和安全防范意识的增强,人们越来越注重自身所处的环境是否安全。当家中无人或者仅有老人孩子在家时,必须考虑家庭成员生命和财产的绝对安全。目前,许多住宅小区的安防主要依靠安装防盗窗、防盗门以及人工防范。这样不仅有碍美观,不符合防火的要求,而且不能有效地防止坏人的侵入。关于电子防盗报警设备,目前市面上主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等,但这几种比较常见的报警器都存在一些缺陷。本课题研究一种热释电人体红外报警器,它制作简单、成本低,安装比较方便,而且防盗性能比较稳定,抗干扰能力强、灵敏度高、安全可靠。这种防盗器安装隐蔽,不易被盗贼发现,具有较高的应用价值。 二、热释电效应原理 热释电传感器是一种将热量变化转换为电量变化的能量转换器件。因红外线具有很强的热效应,当交互变化的红外线照射到晶体表面时,晶体温度迅速变化,这时会发生电荷的变化,从而形成一个明显的外电场,这种现象称为热释电效应。热释电红外传感器内部的热释电晶体的极化,随着温度的变化而变化。当恒定的红外辐射照射在探测器探头上时,热释电晶体温度不变,晶体对外呈电中性,探测器没有电信号输出,因而恒定的红外辐射不能被检测到。另外热释电晶体输出的是电信号,不能直接使用,需要用电阻将其转换为电压形式,该电阻阻抗高达 104M 欧,故引入 N 沟道结型场效应管接成共漏形式来完成阻抗变换。热释电红外线元件是一种典型的热量传感器,常用红外光发射能量作为整个防盗报警装置中检测入侵者及其活动的手段。 三、被动式热释电传感器防盗报警工作原理 热释电人体红外线传感器是上世纪 80 年代末期出现的一种新型传感器件, 现在电子防盗报警设备研制中已得到广泛的应用。通常我们采用的热释电传感器防盗报警电路,是利用该电路检测到有人进入防范区时通过能量变化导致产生电信号,最终电声报警。其工作原理如下:一般人体体温是37℃,所以会发出波长 10um 左右的红外线,被动式红外传感器探头就是靠探测人体发射的10um 左右的红外线进行工作的。人体发射的10um 左右的红外线通过菲涅耳滤光片增强后聚集到红外感应源上,红外感应源通常采用热释电元件,这种元件接收到人体红外辐射温度发生变化时就会失去电荷平衡,向外释放电荷,经后续电路检测处理后就能产生报警信号了。 在红外探头中有两个关键性...
