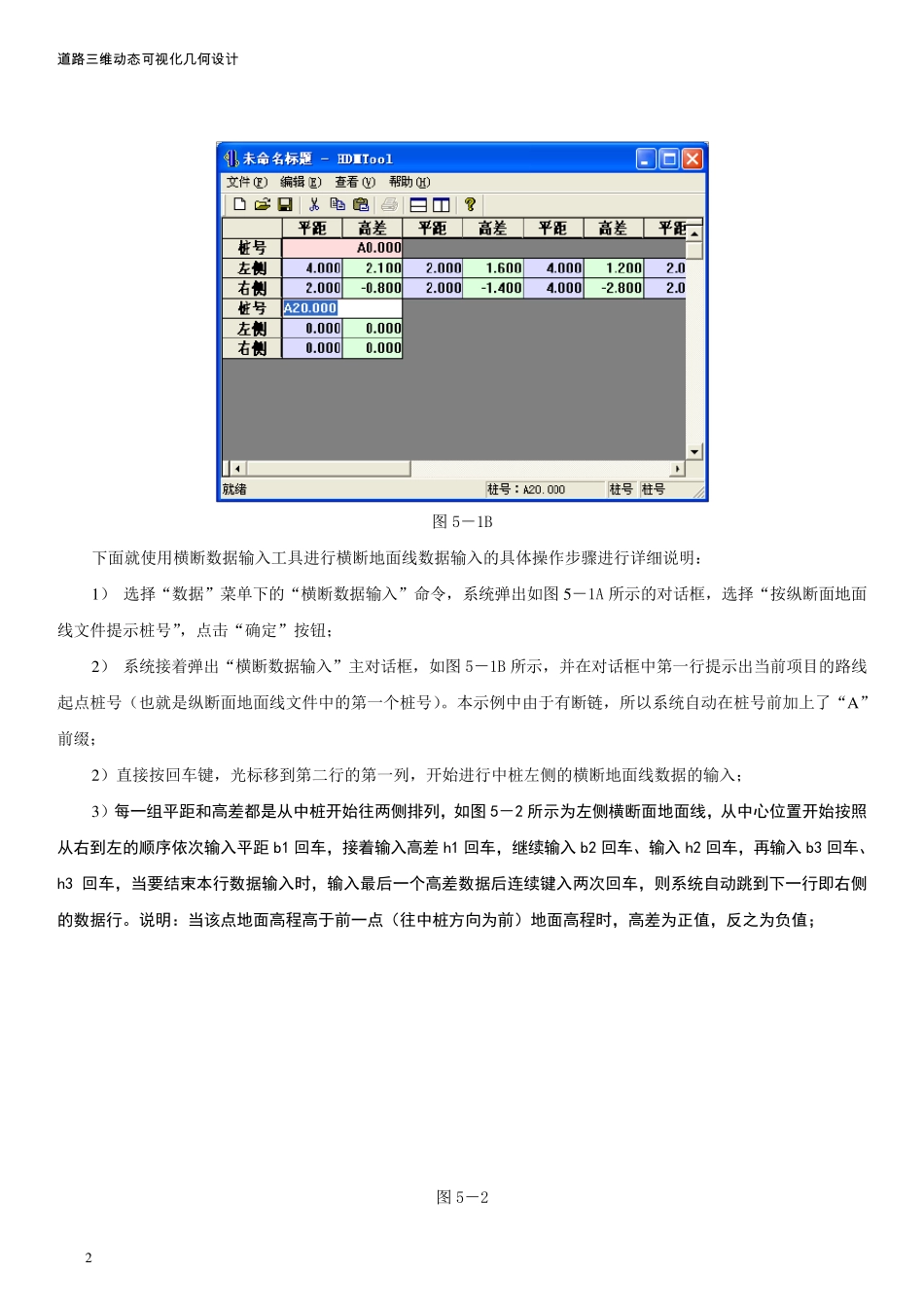

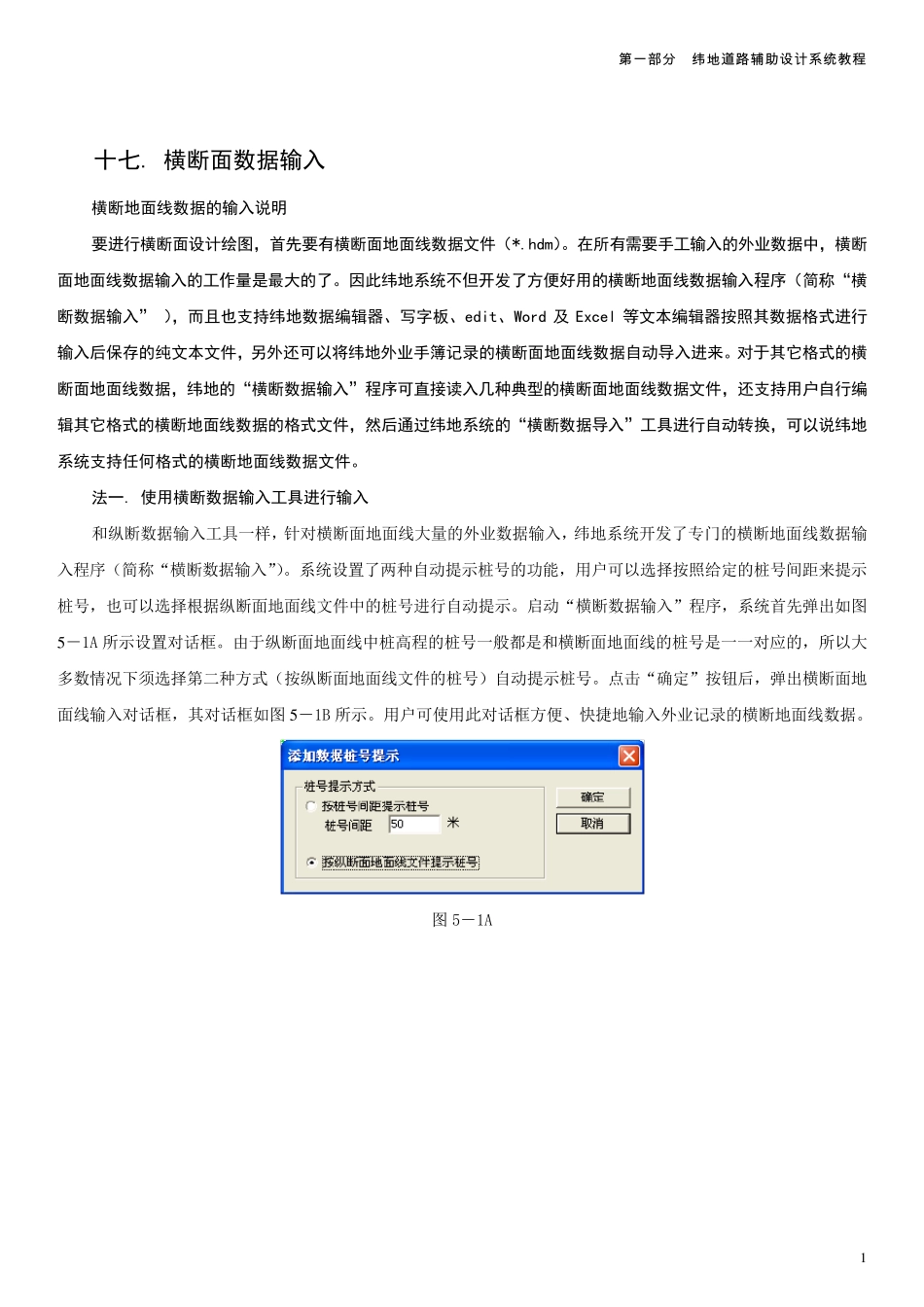

第 一部分 纬地道路辅助设计系统教程 1 十七. 横断面数据输入 横断地面线数据的输入说明 要进行横断面设计绘图,首先要有横断面地面线数据文件(*.hdm)。在所有需要手工输入的外业数据中,横断面地面线数据输入的工作量是最大的了。因此纬地系统不但开发了方便好用的横断地面线数据输入程序(简称“横断数据输入” ),而且也支持纬地数据编辑器、写字板、edit、Word 及 Excel 等文本编辑器按照其数据格式进行输入后保存的纯文本文件,另外还可以将纬地外业手簿记录的横断面地面线数据自动导入进来。对于其它格式的横断面地面线数据,纬地的“横断数据输入”程序可直接读入几种典型的横断面地面线数据文件,还支持用户自行编辑其它格式的横断地面线数据的格式文件,然后通过纬地系统的“横断数据导入”工具进行自动转换,可以说纬地系统支持任何格式的横断地面线数据文件。 法一. 使用横断数据输入工具进行输入 和纵断数据输入工具一样,针对横断面地面线大量的外业数据输入,纬地系统开发了专门的横断地面线数据输入程序(简称“横断数据输入”)。系统设置了两种自动提示桩号的功能,用户可以选择按照给定的桩号间距来提示桩号,也可以选择根据纵断面地面线文件中的桩号进行自动提示。启动“横断数据输入”程序,系统首先弹出如图5 -1A 所示设置对话框。由于纵断面地面线中桩高程的桩号一般都是和横断面地面线的桩号是一一对应的,所以大多数情况下须选择第二种方式(按纵断面地面线文件的桩号)自动提示桩号。点击“确定”按钮后,弹出横断面地面线输入对话框,其对话框如图 5 -1B 所示。用户可使用此对话框方便、快捷地输入外业记录的横断地面线数据。 图 5-1A 道 路 三维动态可视化几何设计 2 图5-1B 下面就使用横断数据输入工具进行横断地面线数据输入的具体操作步骤进行详细说明: 1) 选择“数据”菜单下的“横断数据输入”命令,系统弹出如图5-1A 所示的对话框,选择“按纵断面地面线文件提示桩号”,点击“确定”按钮; 2) 系统接着弹出“横断数据输入”主对话框,如图5-1B 所示,并在对话框中第一行提示出当前项目的路线起点桩号(也就是纵断面地面线文件中的第一个桩号)。本示例中由于有断链,所以系统自动在桩号前加上了“A ”前缀; 2)直接按回车键,光标移到第二行的第一列,开始进行中桩左侧的横断地面线数据的输入; 3)每一组平距和高差都是从中桩开始往两侧排列,如图5-2 所示...
