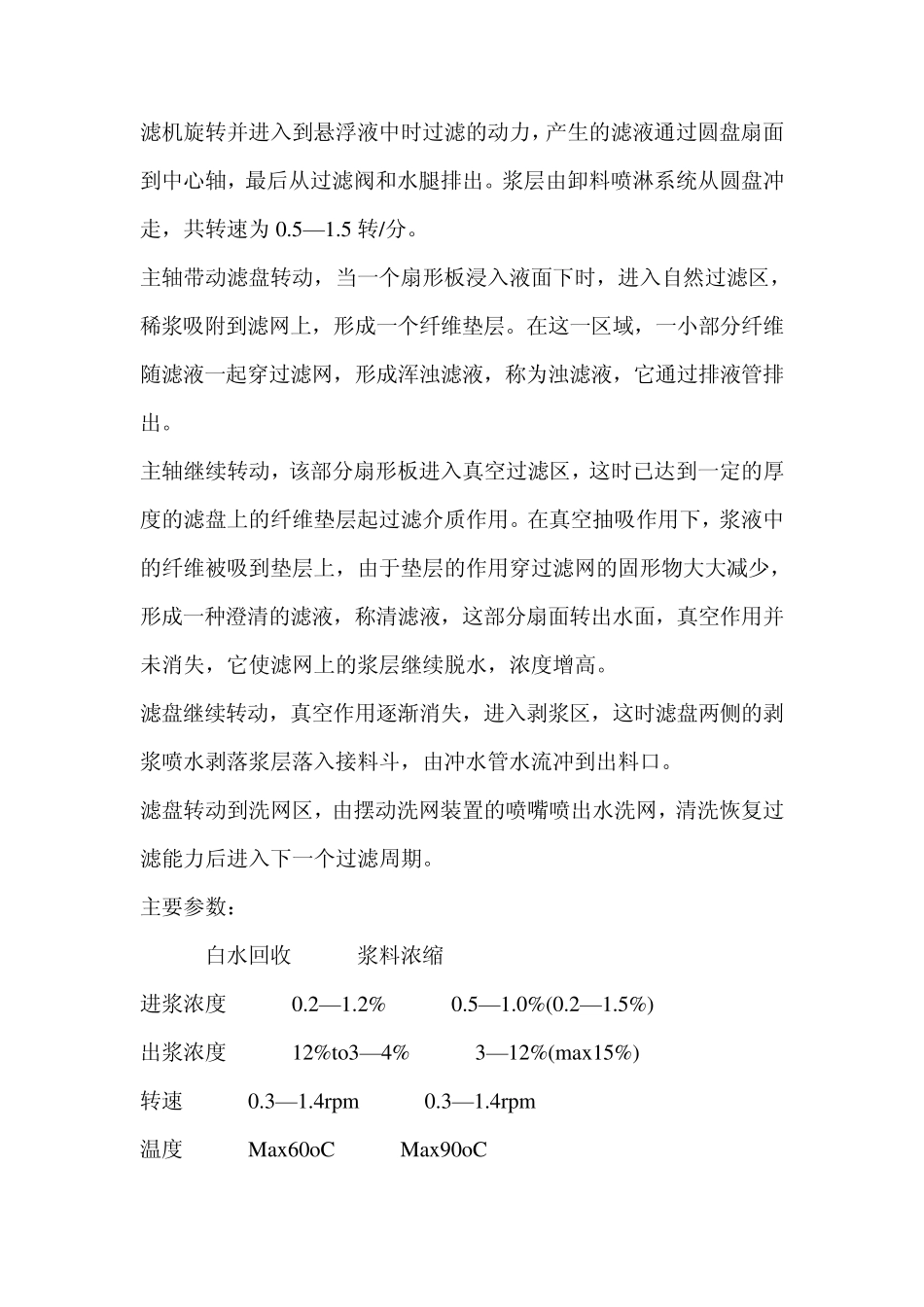

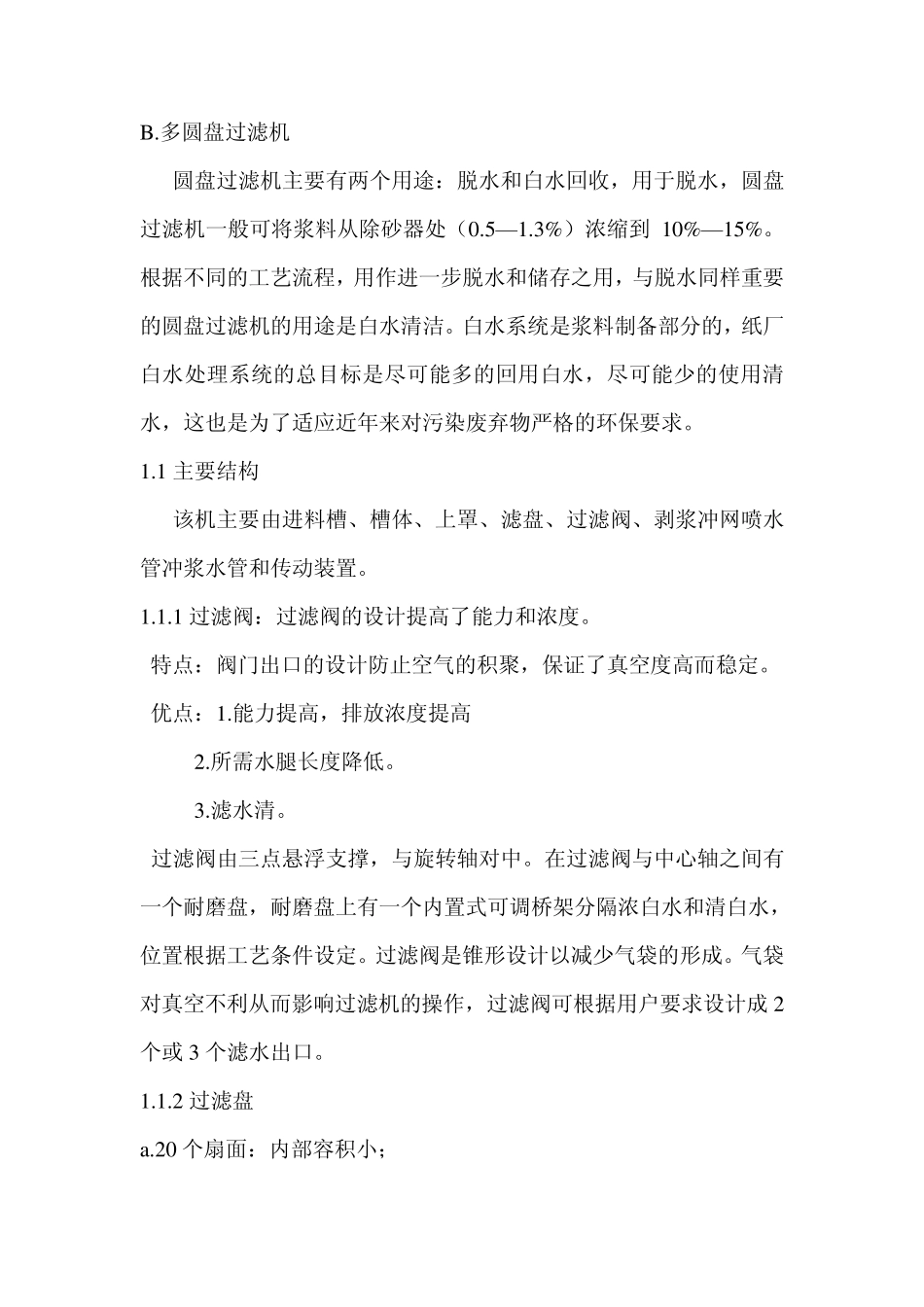

B.多圆盘过滤机 圆盘过滤机主要有两个用途：脱水和白水回收，用于脱水，圆盘过滤机一般可将浆料从除砂器处（0.5—1.3%）浓缩到10%—15%。根据不同的工艺流程，用作进一步脱水和储存之用，与脱水同样重要的圆盘过滤机的用途是白水清洁。白水系统是浆料制备部分的，纸厂白水处理系统的总目标是尽可能多的回用白水，尽可能少的使用清水，这也是为了适应近年来对污染废弃物严格的环保要求。 1.1 主要结构 该机主要由进料槽、槽体、上罩、滤盘、过滤阀、剥浆冲网喷水管冲浆水管和传动装置。 1.1.1 过滤阀：过滤阀的设计提高了能力和浓度。 特点：阀门出口的设计防止空气的积聚，保证了真空度高而稳定。 优点：1.能力提高，排放浓度提高 2.所需水腿长度降低。 3.滤水清。 过滤阀由三点悬浮支撑，与旋转轴对中。在过滤阀与中心轴之间有一个耐磨盘，耐磨盘上有一个内置式可调桥架分隔浓白水和清白水，位置根据工艺条件设定。过滤阀是锥形设计以减少气袋的形成。气袋对真空不利从而影响过滤机的操作，过滤阀可根据用户要求设计成 2个或 3 个滤水出口。 1.1.2 过滤盘 a.20 个扇面：内部容积小； b.圆盘支架强度高：高稳定性； c.可移动的扇面：盒式设计，换网容易，无需重新校正。 圆盘分成 20 个扇面，容积小从而交浆层干度高，过滤水清洁度高。盒式设计的扇面在更换滤网袋时拆装简便，扇面装在与中心轴用螺栓连接的结实支架上，以致圆盘在换滤网袋时绝对不会错位，材质为不锈钢。 扇面的设计是独特的，它的薄形扇面设计结构的容积很小，与滤袋接触面小，同时它的易流通道使滤水能通过并且最小程度的再湿，这意味着单位过滤面积的能力大而且浆料排放浓度高。低容积的扇面也可由于水的快速排出而养活浓白水对清白水的污染。 滤网的材质：聚丙烯，KYNAR，不锈钢等。 1.1.3 进料箱 外部进料箱装在过滤机的排放侧，进口的浆料由一个挡板从总管中均匀的分布到进料箱，从进料箱通过堰板到浆槽，这么做是为了保证除气，因为浆料中的悬浮空气对圆盘过滤机的运行有影响。 1.1.4 喷淋喷嘴 对于卸料和洗网：采用这种喷嘴的优势在于可以在运行中冲洗。 当喷嘴堵塞需清洗时不必关水阀或拆下喷嘴，只要转动一下扳手喷头就通了。当喷嘴工作不正常，管路和喷嘴同时堵塞的话，可将扳手先转 90O，管道从 转到期，喷嘴就被反冲了。 1.2 工作原理 圆盘过滤机的工作原理是基于水腿产生的真空。这个真空是当圆盘过滤机旋转并进入到悬浮液中时...
