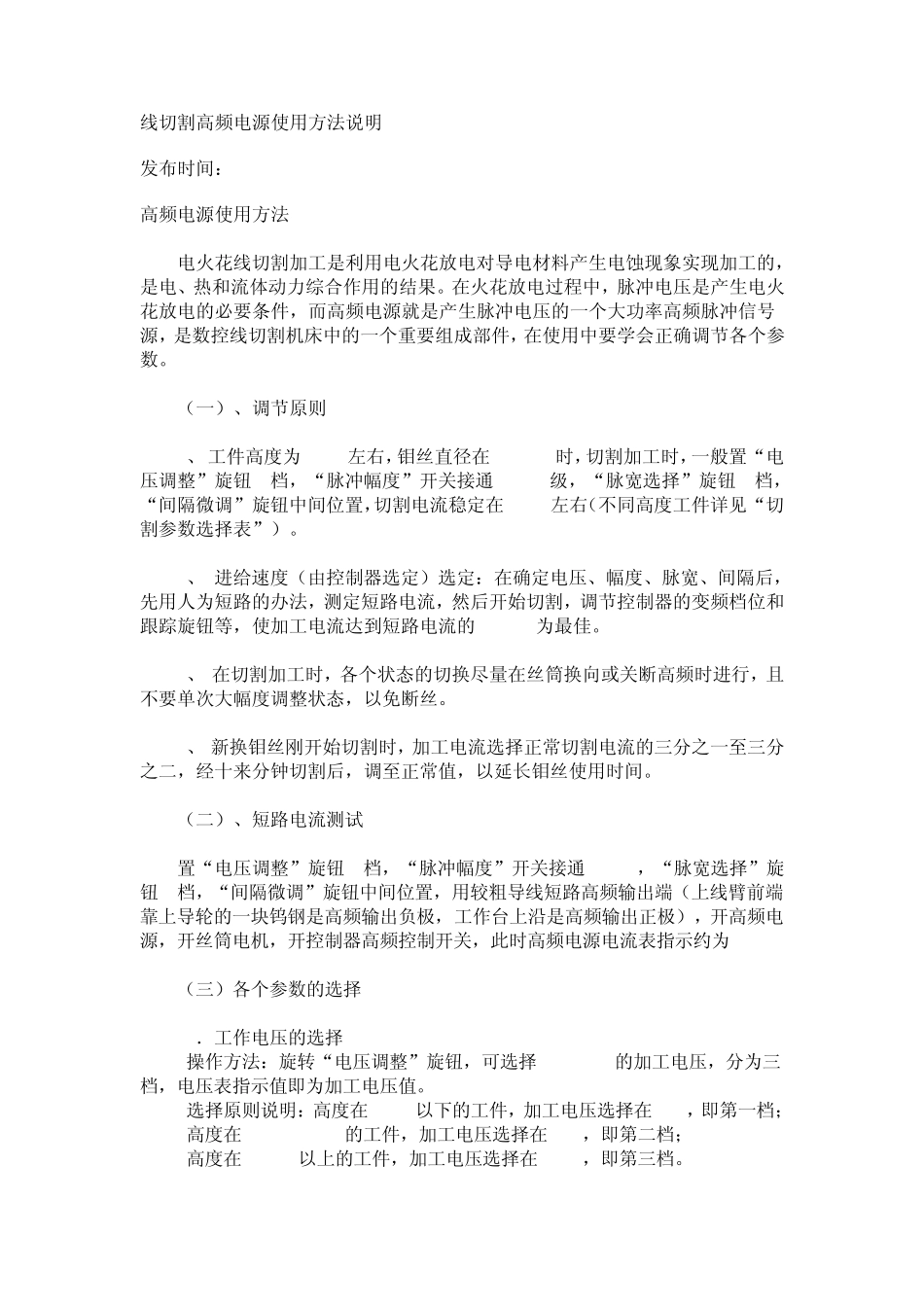

线切割高频电源使用方法说明 发布时间:2006-08-03 16:39 高频电源使用方法 电火花线切割加工是利用电火花放电对导电材料产生电蚀现象实现加工的,是电、热和流体动力综合作用的结果。在火花放电过程中,脉冲电压是产生电火花放电的必要条件,而高频电源就是产生脉冲电压的一个大功率高频脉冲信号源,是数控线切割机床中的一个重要组成部件,在使用中要学会正确调节各个参数。 (一)、调节原则 1、 工件高度为50mm左右,钼丝直径在0.16mm时,切割加工时,一般置“电压调整”旋钮 2档,“脉冲幅度”开关接通 1+2+2级,“脉宽选择”旋钮 3档,“间隔微调”旋钮中间位置,切割电流稳定在2.0A左右(不同高度工件详见“切割参数选择表”)。 2、 进给速度(由控制器选定)选定:在确定电压、幅度、脉宽、间隔后,先用人为短路的办法,测定短路电流,然后开始切割,调节控制器的变频档位和跟踪旋钮等,使加工电流达到短路电流的70~75%为最佳。 3、 在切割加工时,各个状态的切换尽量在丝筒换向或关断高频时进行,且不要单次大幅度调整状态,以免断丝。 4、 新换钼丝刚开始切割时,加工电流选择正常切割电流的三分之一至三分之二,经十来分钟切割后,调至正常值,以延长钼丝使用时间。 (二)、短路电流测试 置“电压调整”旋钮 2档,“脉冲幅度”开关接通 1+2+2,“脉宽选择”旋钮 3档,“间隔微调”旋钮中间位置,用较粗导线短路高频输出端(上线臂前端靠上导轮的一块钨钢是高频输出负极,工作台上沿是高频输出正极),开高频电源,开丝筒电机,开控制器高频控制开关,此时高频电源电流表指示约为2.8A (三)各个参数的选择 1.工作电压的选择 操作方法:旋转“电压调整”旋钮,可选择 70~110V的加工电压,分为三档,电压表指示值即为加工电压值。 选择原则说明:高度在50mm以下的工件,加工电压选择在70V,即第一档; 高度在50mm~150mm的工件,加工电压选择在90V,即第二档; 高度在150mm以上的工件,加工电压选择在110V,即第三档。 2.工作电流的选择 改变“脉冲幅度”开关和调节“脉宽选择”和“间隔微调”旋钮都可以改变工作电流,这里指的工作电流的选择就是指改变脉冲幅度开关的调节。 操作方法:改变“脉冲幅度”五个开关的通断状态,可有 12个级别的功率输出,能灵活地调节输出电流,保证在各种不同工艺要求下所需的平均加工电流。如 2个标有 2的开关接通,等于 1个标有 1和标有 3的开关接通;其它类同...
