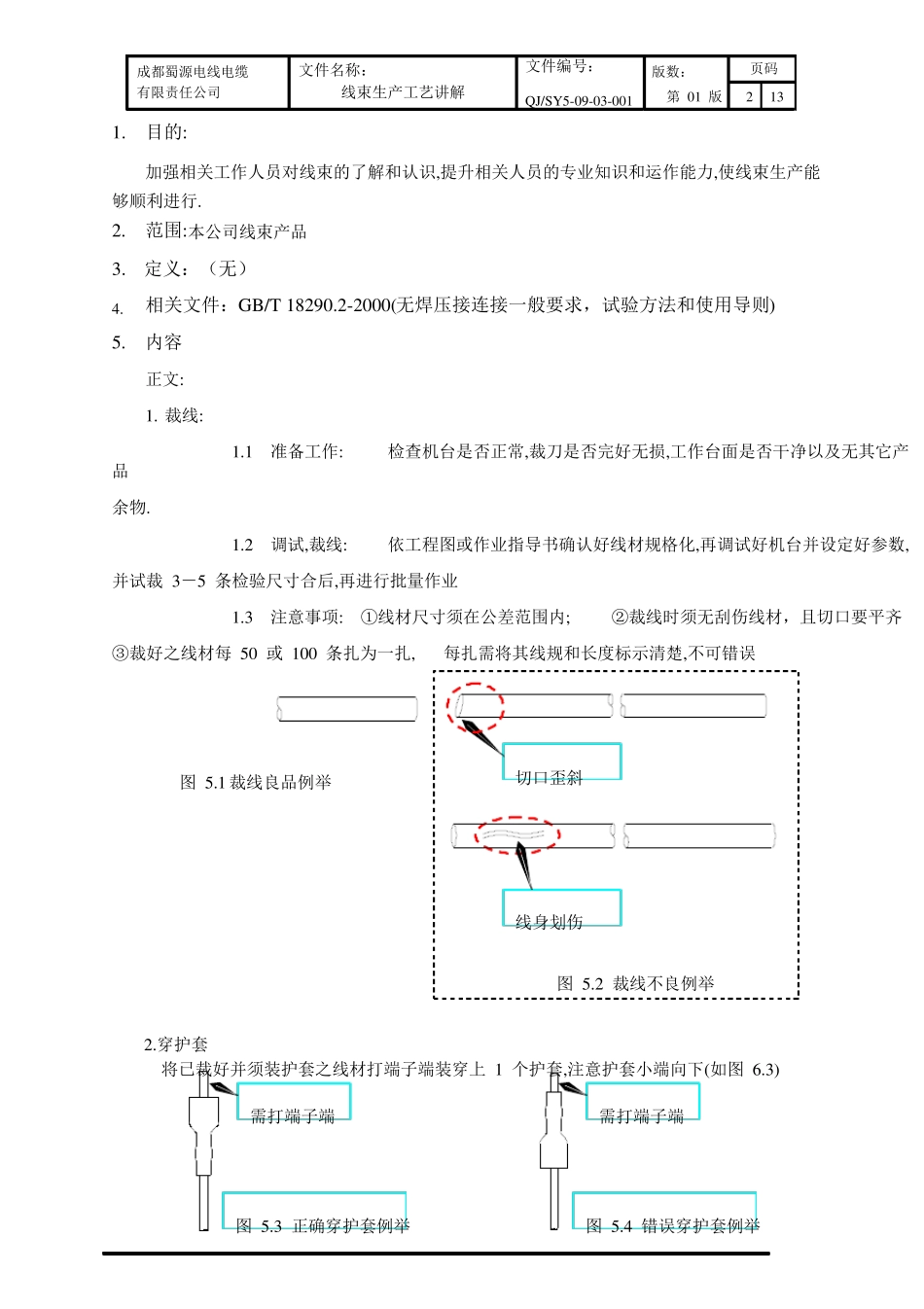

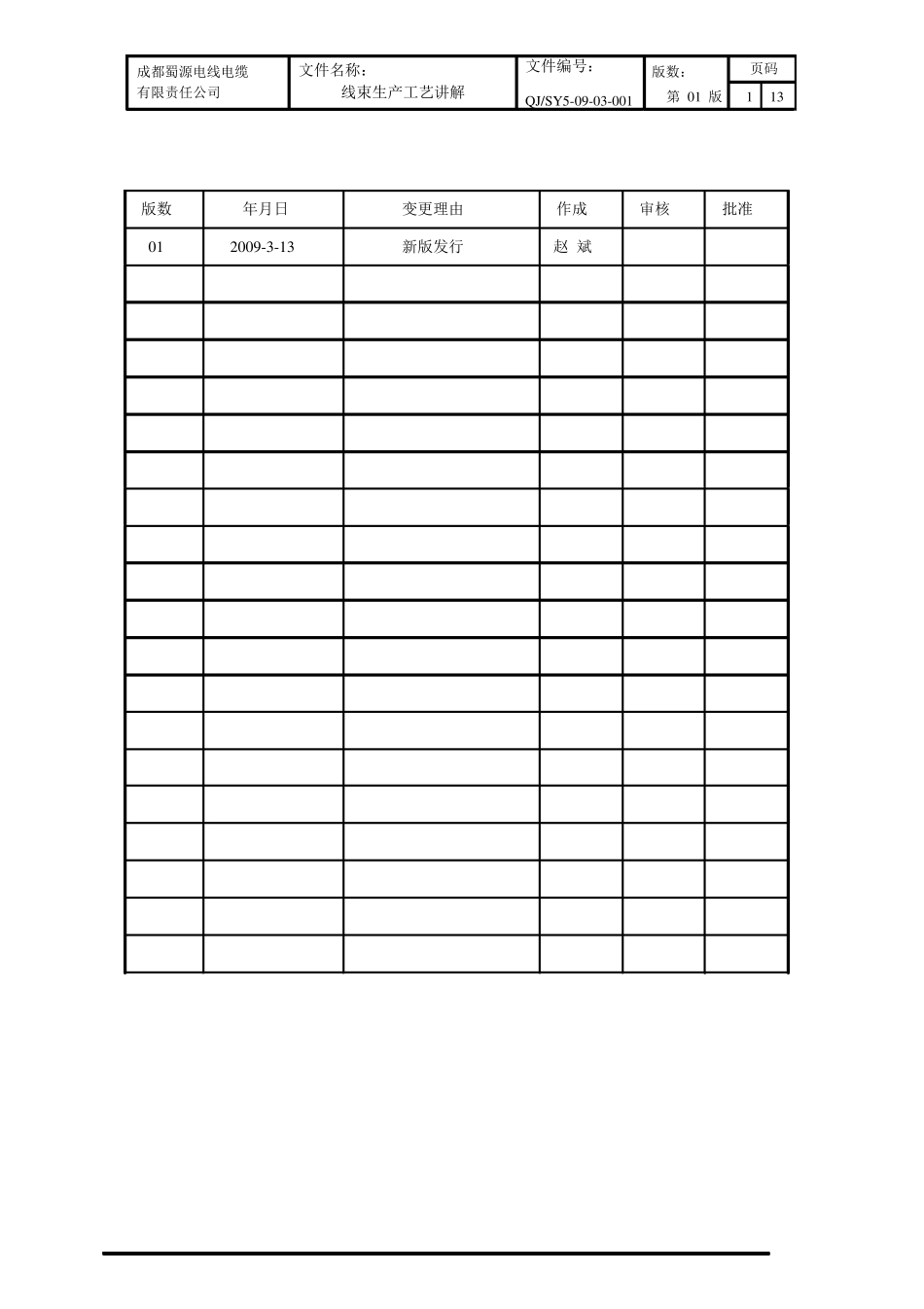

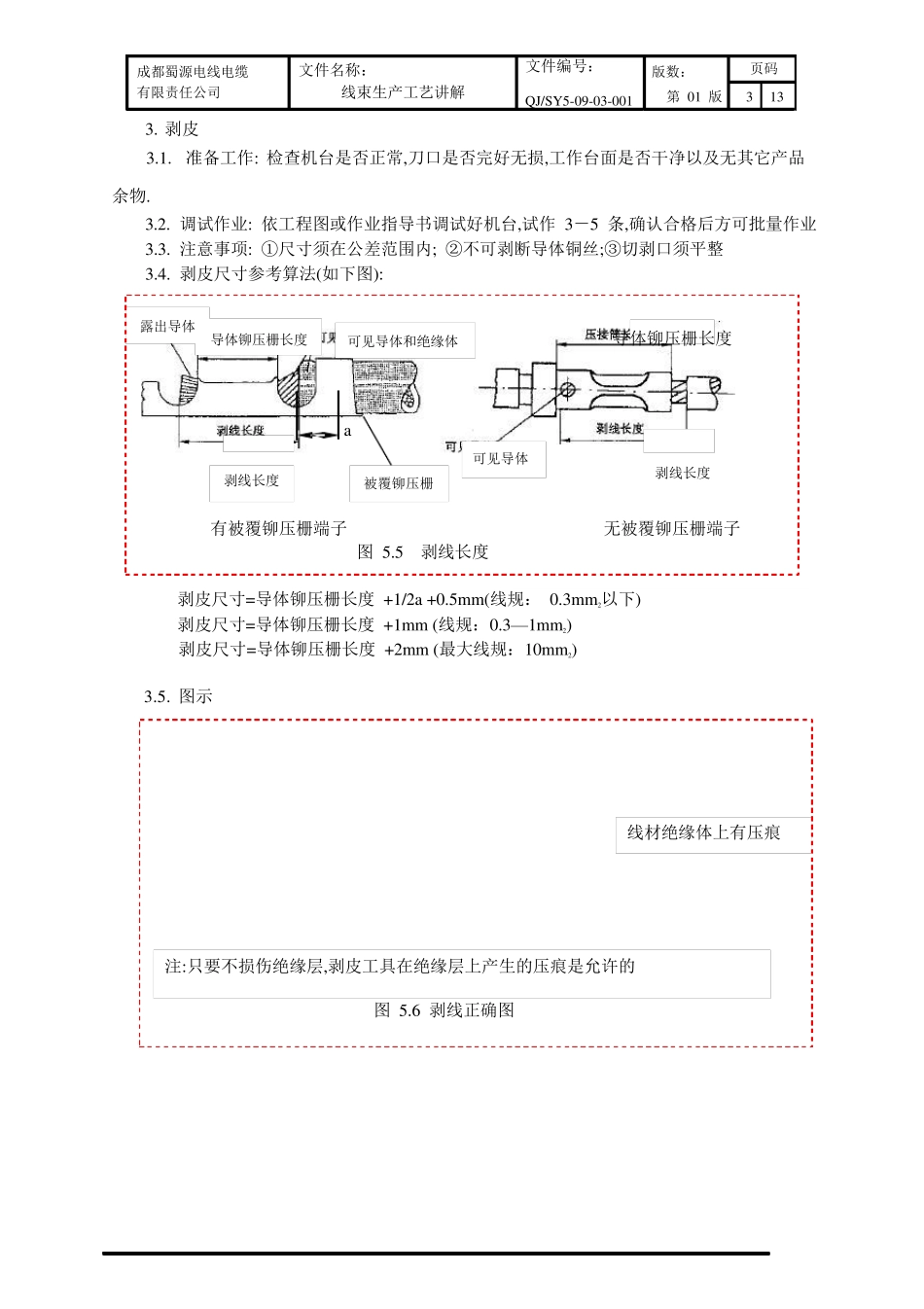

成都蜀源电线电缆 文件名称： 文件编号： 版数： 页码 有限责任公司 线束生产工艺讲解 QJ/SY 5-09-03-001 第 01 版 1 13 版数 01 年月日 2009-3-13 变更理由 新版发行 作成 赵 斌 审核 批准 成都蜀源电线电缆 文件名称： 文件编号： 版数： 页码 有限责任公司 1. 目的: 线束生产工艺讲解 QJ/SY5-09-03-001 第 01 版 2 13 加强相关工作人员对线束的了解和认识,提升相关人员的专业知识和运作能力,使线束生产能 够顺利进行. 2. 范围:本公司线束产品 3. 定义：（无） 4. 相关文件：GB/T 18290.2-2000(无焊压接连接一般要求，试验方法和使用导则) 5. 内容 正文: 1. 裁线: 1.1 准备工作: 检查机台是否正常,裁刀是否完好无损,工作台面是否干净以及无其它产品 余物. 1.2 调试,裁线: 依工程图或作业指导书确认好线材规格化,再调试好机台并设定好参数, 并试裁 3－5 条检验尺寸合后,再进行批量作业 1.3 注意事项: ①线材尺寸须在公差范围内; ②裁线时须无刮伤线材，且切口要平齐 ③裁好之线材每 50 或 100 条扎为一扎, 每扎需将其线规和长度标示清楚,不可错误 图 5.1 裁线良品例举 2.穿护套 切口歪斜 线身划伤 图 5.2 裁线不良例举 将已裁好并须装护套之线材打端子端装穿上 1 个护套,注意护套小端向下(如图 6.3) 需打端子端 图 5.3 正确穿护套例举 需打端子端 图 5.4 错误穿护套例举 成都蜀源电线电缆 文件名称： 文件编号： 版数： 页码 有限责任公司 3. 剥皮 线束生产工艺讲解 QJ/SY5-09-03-001 第 01 版 3 13 3.1. 准备工作: 检查机台是否正常,刀口是否完好无损,工作台面是否干净以及无其它产品 余物. 3.2. 调试作业: 依工程图或作业指导书调试好机台,试作 3－5 条,确认合格后方可批量作业 3.3. 注意事项: ①尺寸须在公差范围内; ②不可剥断导体铜丝;③切剥口须平整 3.4. 剥皮尺寸参考算法(如下图): 露出导体 导体铆压栅长度 剥线长度 可见导体和绝缘体 a 被覆铆压栅 可见导体 导体铆压栅长度 剥线长度 有被覆铆压栅端子 无被覆铆压栅端子 图 5.5 剥线长度 剥皮尺寸=导体铆压栅长度 +1/2a +0.5m m (线规： 0.3m m 2以下) 剥皮尺寸=导体铆压栅长度 +1m m (线规：0.3—1m m 2) 剥皮尺寸=导体铆压栅长度 +2m m (最大线规：10m m 2) 3.5. 图示 线材绝缘体上有压痕 注:只要不损伤绝缘层,...
