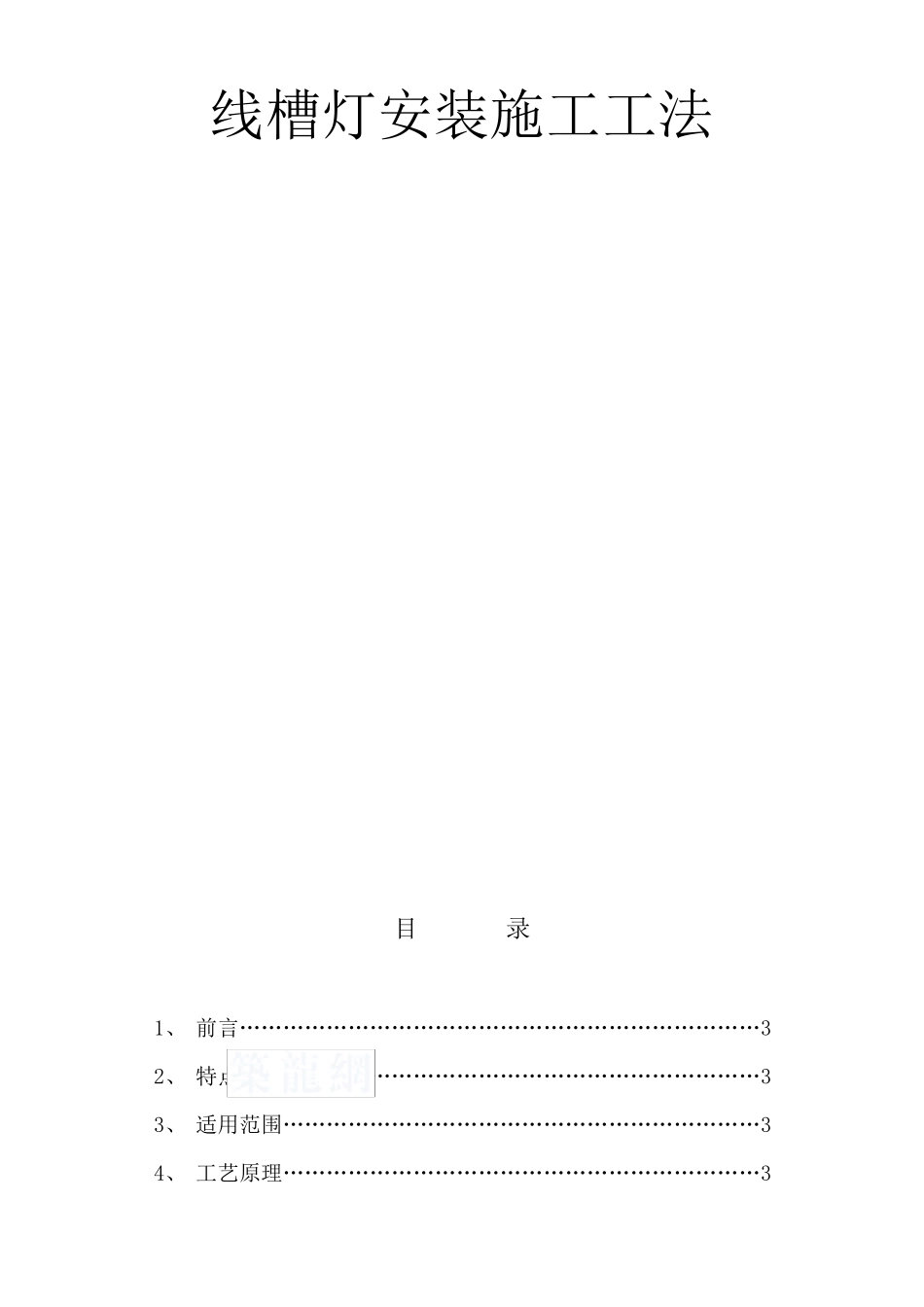

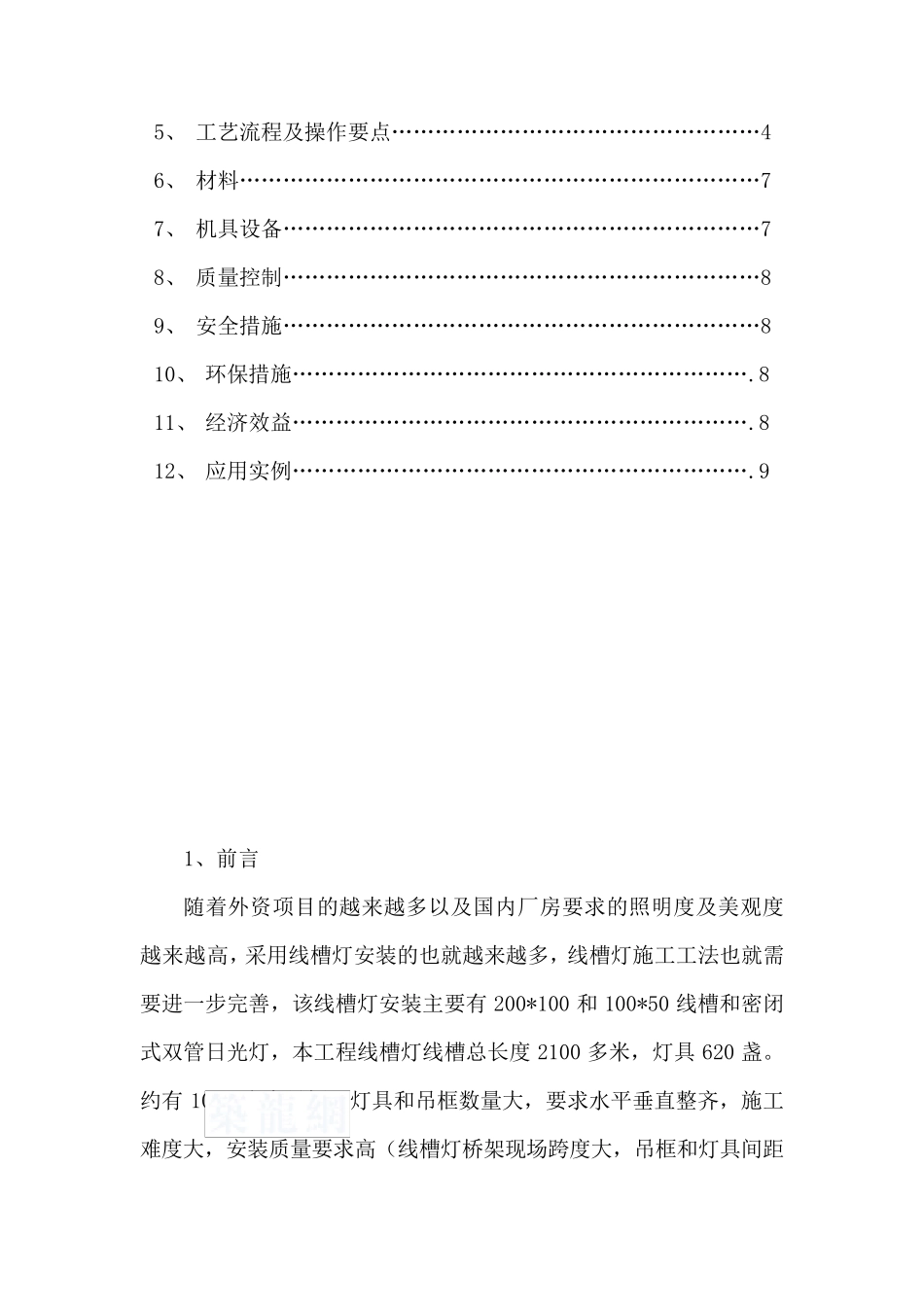

线槽灯安装施工工法 目 录 1、 前言………………………………………………………………3 2、 特点………………………………………………………………3 3、 适用范围…………………………………………………………3 4、 工艺原理…………………………………………………………3 5、 工艺流程及操作要点……………………………………………4 6、 材料………………………………………………………………7 7、 机具设备…………………………………………………………7 8、 质量控制…………………………………………………………8 9、 安全措施…………………………………………………………8 10、 环保措施……………………………………………………….8 11、 经济效益……………………………………………………….8 12、 应用实例……………………………………………………….9 1、前言 随着外资项目的越来越多以及国内厂房要求的照明度及美观度越来越高,采用线槽灯安装的也就越来越多,线槽灯施工工法也就需要进一步完善,该线槽灯安装主要有 200*100 和 100*50 线槽和密闭式双管日光灯,本工程线槽灯线槽总长度 2100 多米,灯具 620 盏。约有 1000 多个吊框,灯具和吊框数量大,要求水平垂直整齐,施工难度大,安装质量要求高(线槽灯桥架现场跨度大,吊框和灯具间距 统一并且在一条直线上,误差10mm 以内为合格)。 2、特点 本工法根据施工现场的具体条件,通过红外线定位仪的应用,充分利用各种测量手段,保证了线槽灯的施工现场安装质量,降低了施工成本和工期,本工法的主要特点是采用红外线定位仪,施工简单,减少施工返工量,安装质量具有可靠保证。 3、适用范围 本工法适用于任何采用线槽灯安装的工业和民用建筑。 4、工艺原理 线槽灯安装一般由吊框、桥架和灯具安装三部分组成,它的现场安装主要包括两个步骤,一是测量放线定位,二是吊框、桥架和灯具安装。其中测量定位放线非常重要,它直接关系到线槽灯的安装精度,从而影响到线槽灯的安装质量,进而影响到线槽灯的美观效果。在安装过程中也要注意采取一定的先后作业互相影响精度的措施,进一步控制好安装质量。 5、工艺流程和操作要点 5.1 工艺流程: 线槽灯安装主要内容 序号 1 2 3 4 5 名称 线槽 线槽 密闭式双管吊框 跨接线 日光灯 规格型号 200*100 100*50 2*36W 线槽灯安装工艺流程:即基准点定位→线槽灯定...
