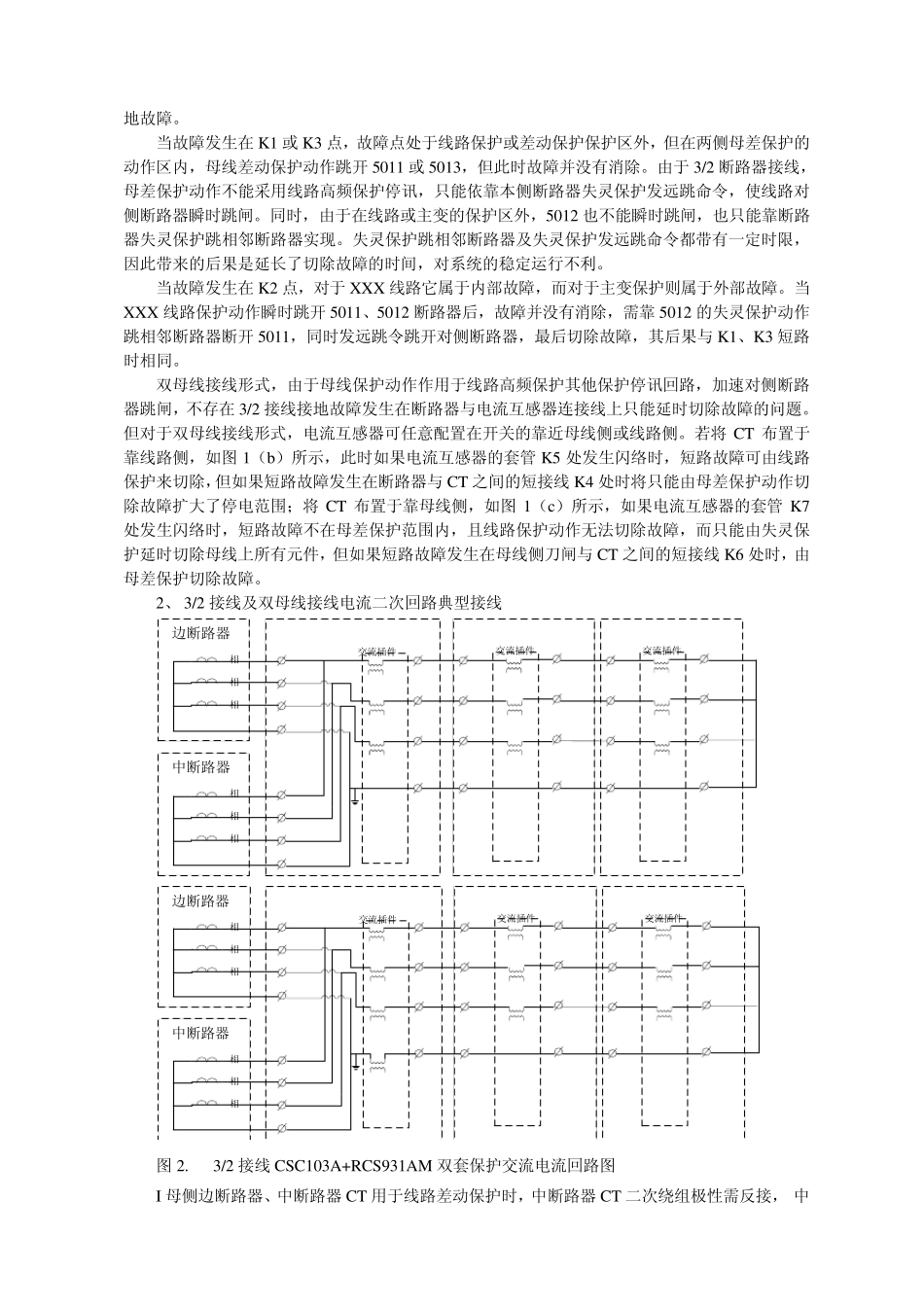

第七节 线路保护典型回路介绍 一、 交流电流回路 1、电流互感器二次绕组配置及其原则 I母II母TPYTPY5P205P200.2S5P200.2S第一套线路保护及故障录波第二套线路保护及故障测距备用断路器保护、失灵保护、录波断路器测量、线路测量、计量第二套母线保护第一套母线保护TPYTPYTPYTPY0.2S5P200.2S第二套线路保护及故障测距第一套线路保护及故障录波断路器测量、线路测量、计量断路器保护、失灵保护、录波主变测量及计量主变第二套差动保护主变第一套差动保护501150125P205P20TPYTPY0.2S5P200.2S第二套母线保护第一套母线保护备用断路器保护、失灵保护、录波主变测量及计量主变第二套差动保护主变第一套差动保护5013至XXX线至#1主变 (a)3/2 接线电流互感器配置图 (b)双母线接线电流互感器布置在线路侧(c)双母线接线电流互感器布置在母线侧 图 1.电流互感器配置图 母线保护与线路保护(或变压器保护)所取电流互感器的二次绕组之间应有一个重叠的保护区,以避免故障发生在电流互感器内部两绕组之间时,无保护切除两二次绕组之间发生的短路接I母TPYTPY5P205P205P200.2S第一套线路保护及故障录波第二套线路保护及故障测距失灵保护、录波线路测量、计量第二套母线保护第一套母线保护211至XXX线II母I母TPYTPY5P205P205P200.2S第一套线路保护及故障录波第二套线路保护及故障测距失灵保护、录波线路测量、计量第二套母线保护第一套母线保护211至XXX线II母地故障。 当故障发生在K1 或K3 点,故障点处于线路保护或差动保护保护区外,但在两侧母差保护的动作区内,母线差动保护动作跳开5011 或5013,但此时故障并没有消除。由于3/2 断路器接线,母差保护动作不能采用线路高频保护停讯,只能依靠本侧断路器失灵保护发远跳命令,使线路对侧断路器瞬时跳闸。同时,由于在线路或主变的保护区外,5012 也不能瞬时跳闸,也只能靠断路器失灵保护跳相邻断路器实现。失灵保护跳相邻断路器及失灵保护发远跳命令都带有一定时限,因此带来的后果是延长了切除故障的时间,对系统的稳定运行不利。 当故障发生在K2 点,对于XXX 线路它属于内部故障,而对于主变保护则属于外部故障。当XXX 线路保护动作瞬时跳开5011、5012 断路器后,故障并没有消除,需靠5012 的失灵保护动作跳相邻断路器断开5011,同时发远跳令跳开对侧断路器,最后切除故障,其后果与 K1、K3 短路时相同。 双母线接线形式,由于母线保护动作作用于线路高频保护其他保护停讯回路,...
