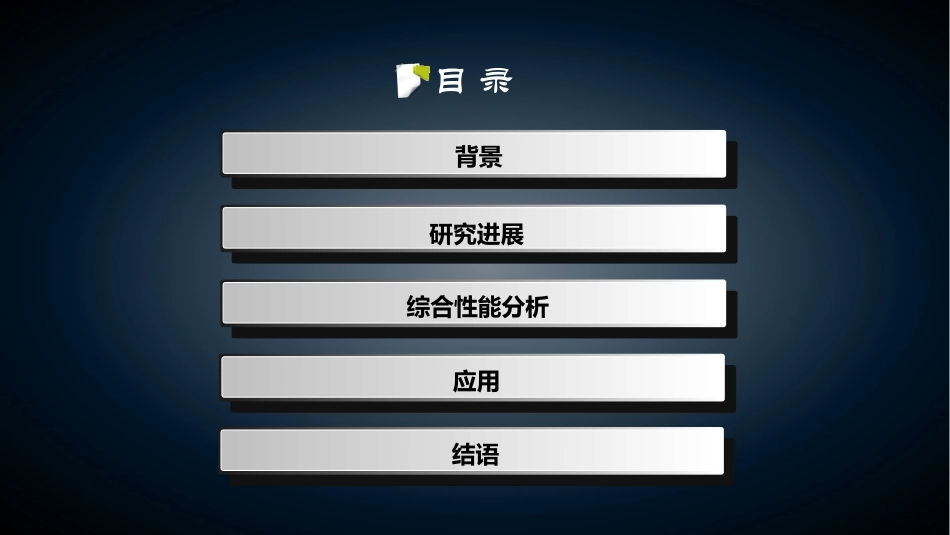

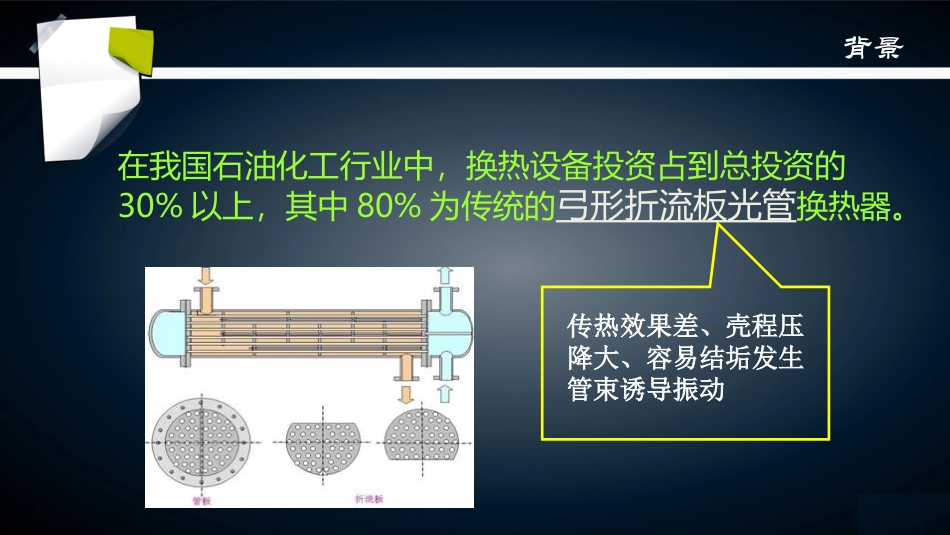

螺旋扭曲扁管换热器——生物工程2班刘雷2012.12目录背景研究进展综合性能分析结语应用背景在我国石油化工行业中,换热设备投资占到总投资的30%以上,其中80%为传统的弓形折流板光管换热器。传热效果差、壳程压降大、容易结垢发生管束诱导振动螺旋扭曲扁管的自支撑结构螺旋扭曲扁管以螺旋扭曲扁管代替光管,壳程不设置折流板,只依靠螺旋扭曲扁管外缘螺旋线的点接触进行自支撑。螺旋扭曲扁管横截面是椭圆形。为了实现管子与管板相接,管子两端保持圆形。理螺旋扭曲扁管换热器介绍背景前苏联研究人员Dzyubenko,BV等人于1980年前后首先提出了螺旋扭曲扁管换热器研究进展国外研究进展研究进展前苏联研究人员最初的大量研究中,得出的公式只对试验中特定的螺旋扭曲扁管换热适用,因此没有普遍的应用价值。瑞典的Alards公司和美国的BrownFintube公司对螺旋扭曲扁管进行了改进,使螺旋扭曲扁管真正进入了工业应用阶段国外研究进展上世纪90年代,国内开始有关于螺旋扭曲扁管换热器的研究文献出现。国内文献主要从三个方面对螺旋扭曲扁管换热器进行了研究:理论分析,数值模拟,试验研究。国内研究进展研究进展理论分析研究进展周善炳,熊双喜等从结构上与弓形折流板换热器比较强化管内外传热,克服流体诱导振动以及延缓结垢孟继安,李志信场协同理论速度场和温度场的协同程度提高,从而强化管内传热张杏祥流路分析法消除了绝大多数的旁路流和漏流,大大提高了换热器传热面积的利用率张杏祥采用数值模拟的方法衡量壳程的综合性能,得出螺旋扭曲扁管换热器壳程综合性能最好,而弓形折流板换热器最差;数值模拟研究进展螺旋扭曲扁管换热器弓形折流板换热器性能折流栅换热器盘环形折流板换热器试验研究研究进展螺旋扭曲扁管换热器适宜使用于高Pr与较低Re的场合B/A(扁度)与S/de(扭曲程度)对高扭曲比螺旋扭曲扁管换热器的管内传热和流阻性能的影响更大高学农、邹华春黄德斌、邓先和等适宜使用螺旋扭曲扁管换热器的Re范围:管程Re<5000,壳程Re<8000思勤,夏清等管程综合性能理论分析综合性能分析从速度场和温度场相互协同的全新角度阐述对流传热的物理机制:对流传热不仅取决于温差、流体速度和流体物性,还取决于速度场和温度场的协同程度。从速度场和温度场相互协同的全新角度阐述对流传热的物理机制:对流传热不仅取决于温差、流体速度和流体物性,还取决于速度场和温度场的协同程度。垂直主流方向的二次旋流增加了速度场和温度梯度场的均匀性增加速度场和温度梯度场的均匀性减小速度场和温度场的夹角流体纵向旋转流动,速度场和温度场的夹角减小。提高速度场和温度场的协同程度综合性能分析Re较小时(Re<5000),传热边界层作用明显,而螺旋扭曲扁管能够明显地破坏管内传热边界层,因此可以较好地强化管内传热,同时Re较小时,管程的流动阻力也较小影响管程综合性能的因素Re的影响根据污垢形成理论,Re越大,渐近污垢热阻就越小,越有利于传热无垢结垢综合性能分析Pr的影响较高的Pr可使管内强化传热效果显著增加,但是流动阻力增加较少,因此较高的Pr有利于螺旋扭曲扁管换热器管程综合性能的提高。影响管程综合性能的因素B/A、S/de的影响B/A、S/de越小,强化传热效果越明显,但是同时流动阻力也增大,这样管程内B/A、S/de就存在着最佳取值范围:B/A=0.5~0.7,S/de=6~12综合性能分析壳程流体在通道内由于离心力的作用而周期性地改变速度和方向,强化了流体的纵向混合。同时,壳程流体经接触点后形成了脱离管壁的尾流,增加了流体的湍流程度,从而强化了传热。没有折流板的存在,壳程内无流动死区,不仅流动阻力有所减小,抗结垢的性能也有很大提高,而且能够克服诱导振动,可靠性也有所提高。壳程流体流动状况壳程综合性能理论分析综合性能分析B/A、S/de的影响Pr的影响Re的影响影响壳程综合性能的因素综合性能分析自支撑结构同样能够破坏壳程流体的传热边界层,强化壳程传热,而Re只有在较小范围内传热边界层作用才明显,壳程Re的最佳工作区为:Re<8000B/A以及S/de的减小,增强了壳程的传热效果,但也会使壳程的流动阻力增大;但这些文献中都没有给出壳程这些结构...
