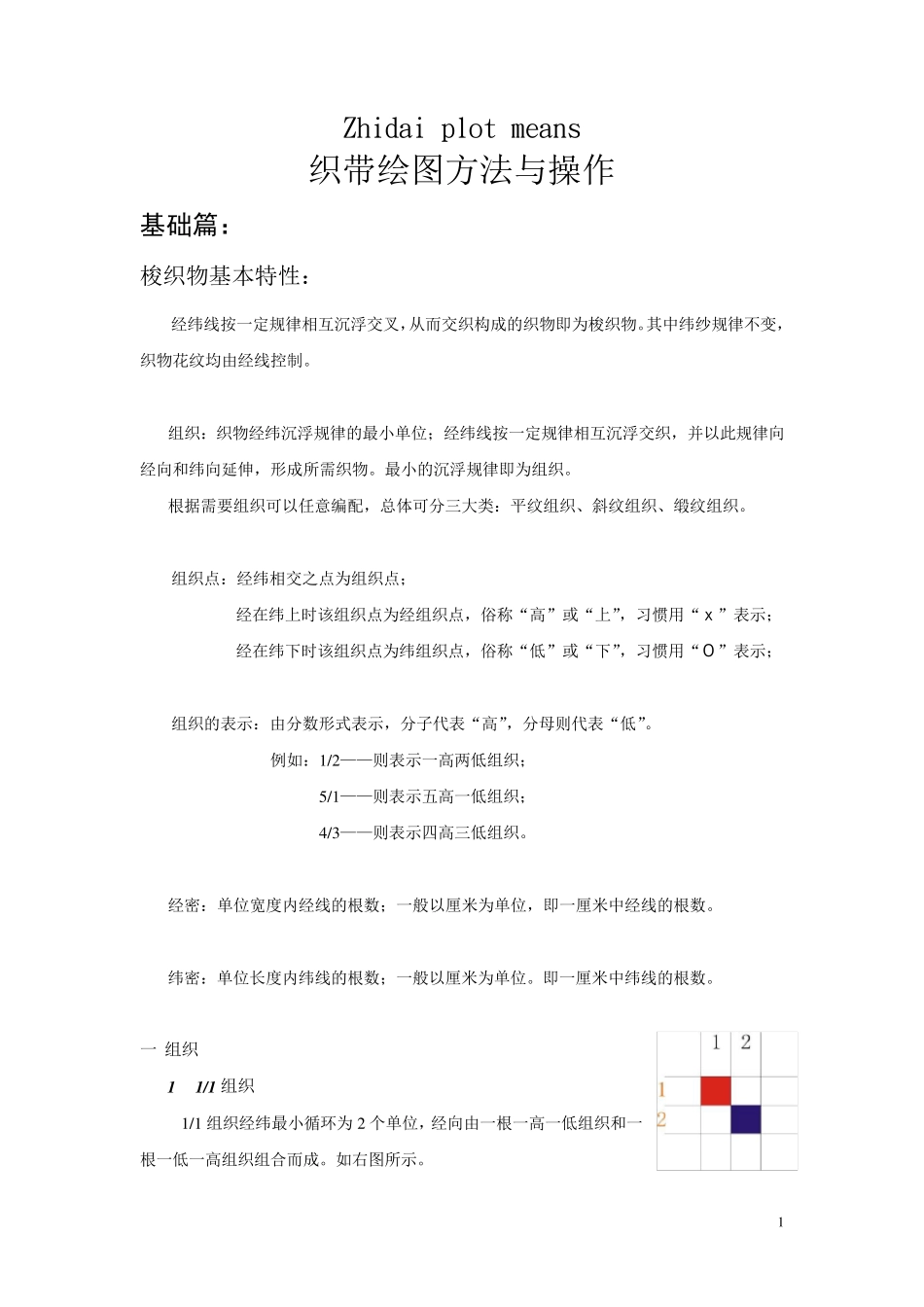

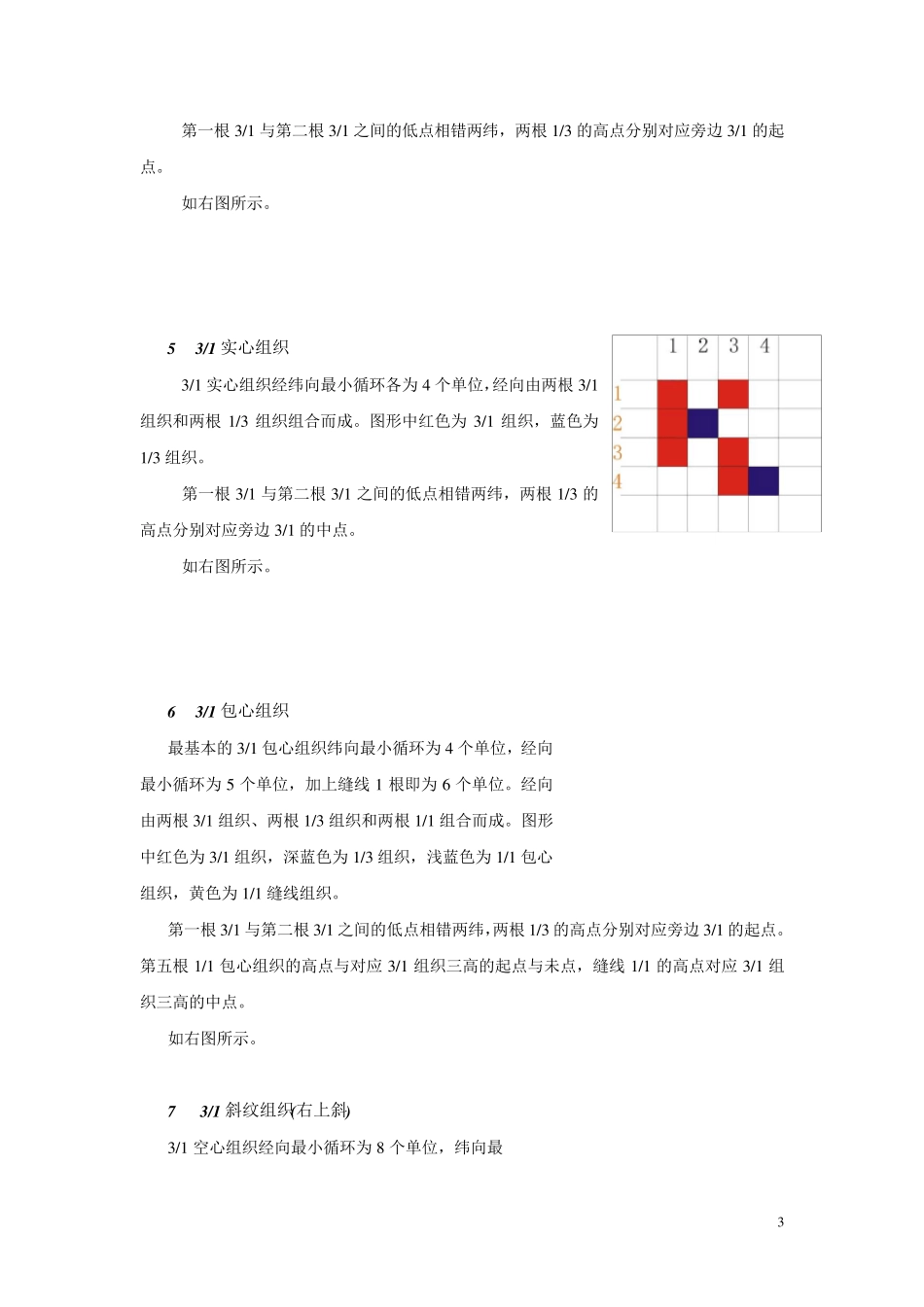

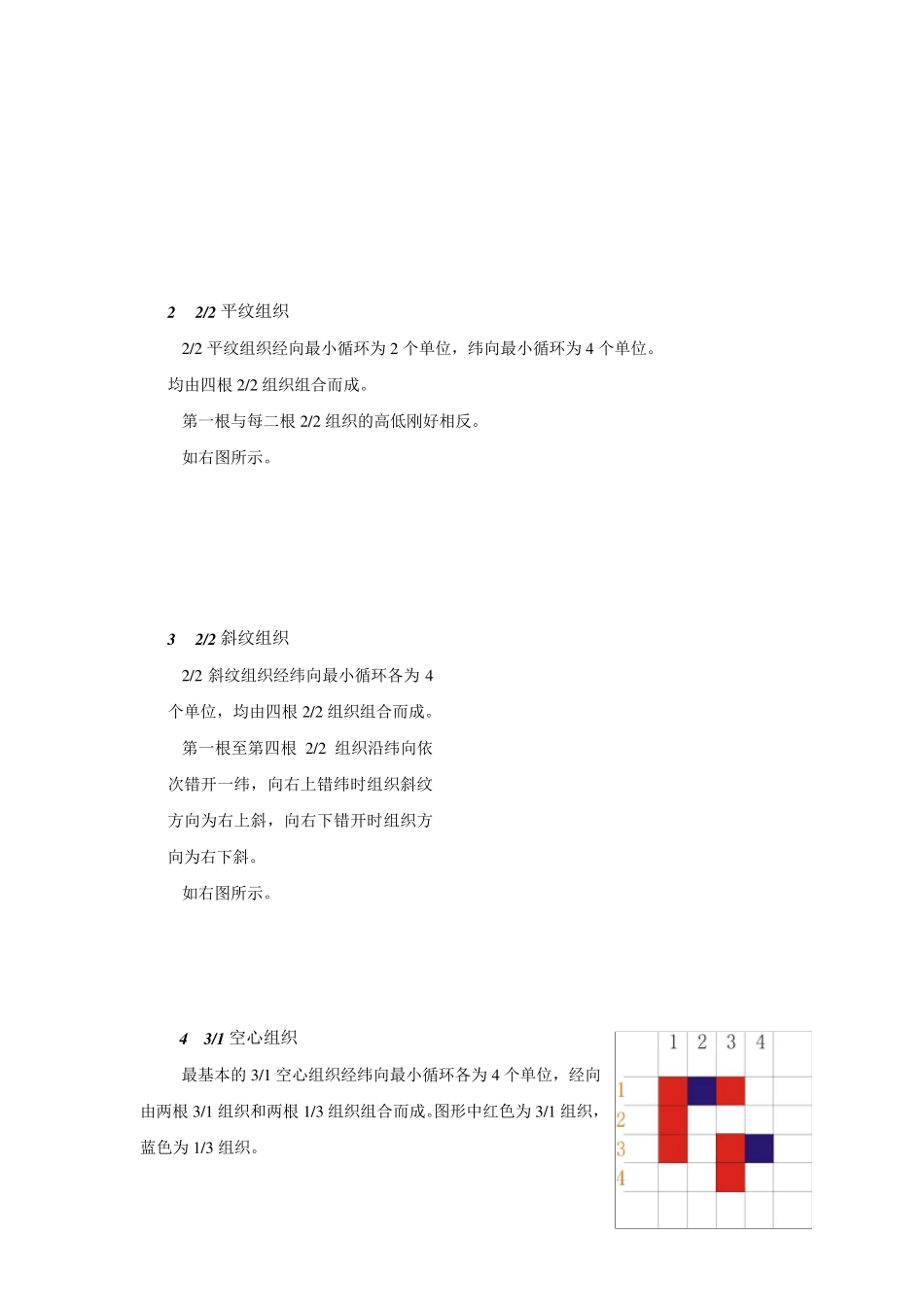

1 Zhidai plot means 织带绘图方法与操作 基础篇： 梭织物基本特性： 经纬线按一定规律相互沉浮交叉，从而交织构成的织物即为梭织物。其中纬纱规律不变，织物花纹均由经线控制。 组织：织物经纬沉浮规律的最小单位；经纬线按一定规律相互沉浮交织，并以此规律向经向和纬向延伸，形成所需织物。最小的沉浮规律即为组织。 根据需要组织可以任意编配，总体可分三大类：平纹组织、斜纹组织、缎纹组织。 组织点：经纬相交之点为组织点； 经在纬上时该组织点为经组织点，俗称“高”或“上”，习惯用“х”表示； 经在纬下时该组织点为纬组织点，俗称“低”或“下”，习惯用“О”表示； 组织的表示：由分数形式表示，分子代表“高”，分母则代表“低”。 例如：1 /2 ——则表示一高两低组织； 5 /1 ——则表示五高一低组织； 4 /3 ——则表示四高三低组织。 经密：单位宽度内经线的根数；一般以厘米为单位，即一厘米中经线的根数。 纬密：单位长度内纬线的根数；一般以厘米为单位。即一厘米中纬线的根数。 一 组织 1 1 /1 组织 1 /1 组织经纬最小循环为2 个单位，经向由一根一高一低组织和一根一低一高组织组合而成。如右图所示。 2 2 2 /2 平纹组织 2 /2 平纹组织经向最小循环为2 个单位，纬向最小循环为4 个单位。均由四根 2 /2 组织组合而成。 第一根与每二根 2 /2 组织的高低刚好相反。 如右图所示。 3 2 /2 斜纹组织 2 /2 斜纹组织经纬向最小循环各为4个单位，均由四根 2 /2 组织组合而成。 第一根至第四根 2 /2 组织沿纬向依次错开一纬，向右上错纬时组织斜纹方向为右上斜，向右下错开时组织方向为右下斜。 如右图所示。 4 3 /1 空心组织 最基本的 3 /1 空心组织经纬向最小循环各为4 个单位，经向由两根 3 /1 组织和两根 1 /3 组织组合而成。图形中红色为3 /1 组织，蓝色为1 /3 组织。 3 第一根3 /1 与第二根3 /1 之间的低点相错两纬，两根1 /3 的高点分别对应旁边3 /1 的起点。 如右图所示。 5 3 /1 实心组织 3 /1 实心组织经纬向最小循环各为4 个单位，经向由两根3 /1组织和两根1 /3 组织组合而成。图形中红色为3 /1 组织，蓝色为1 /3 组织。 第一根3 /1 与第二根3 /1 之间的低点相错两纬，两根1 /3 的高点分别对应旁边3 /1 的中点。 如右图所示。 6 3 /1 包心组织 最基本的3 /1 包心组织纬向最小循环为4 ...
