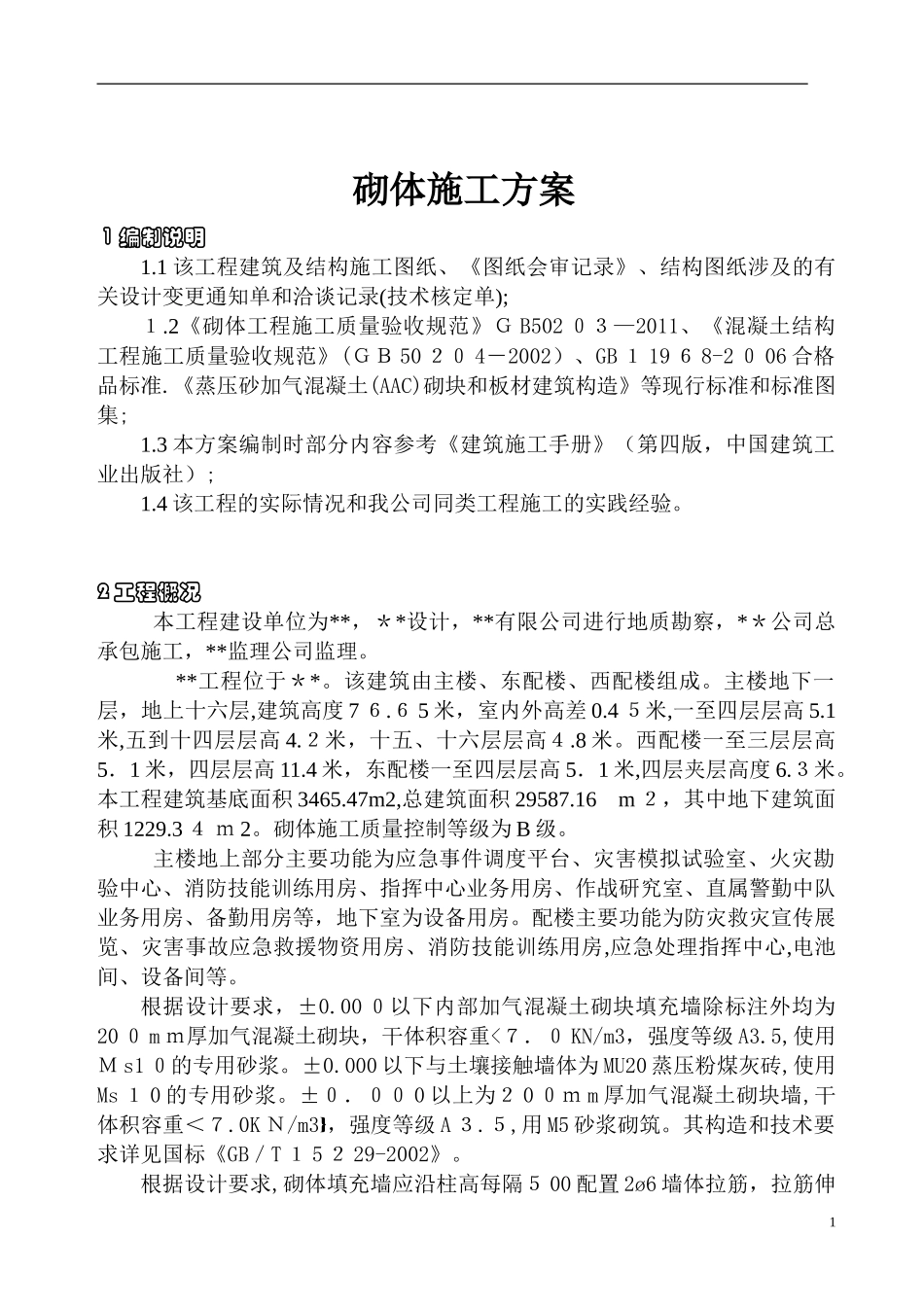

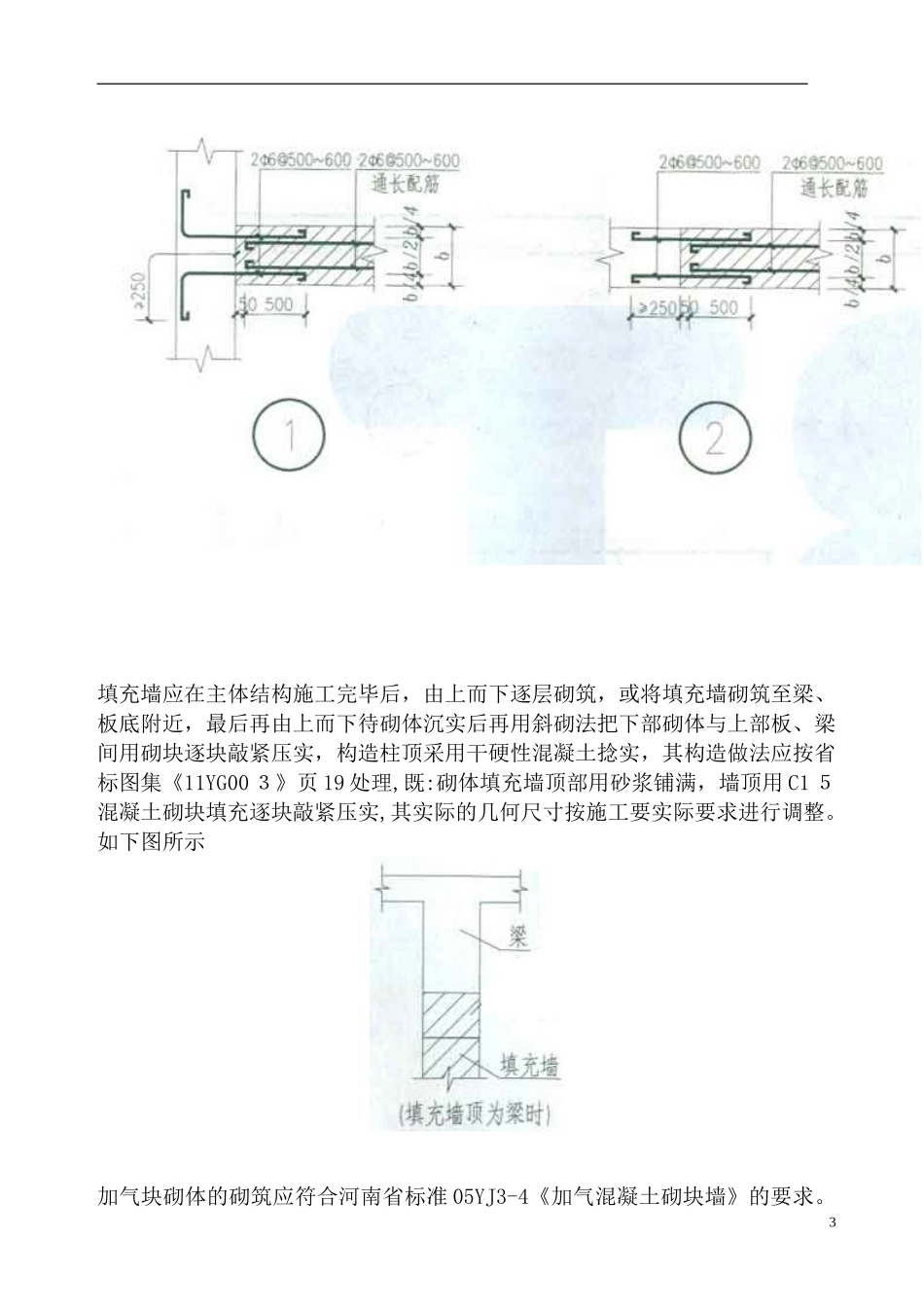

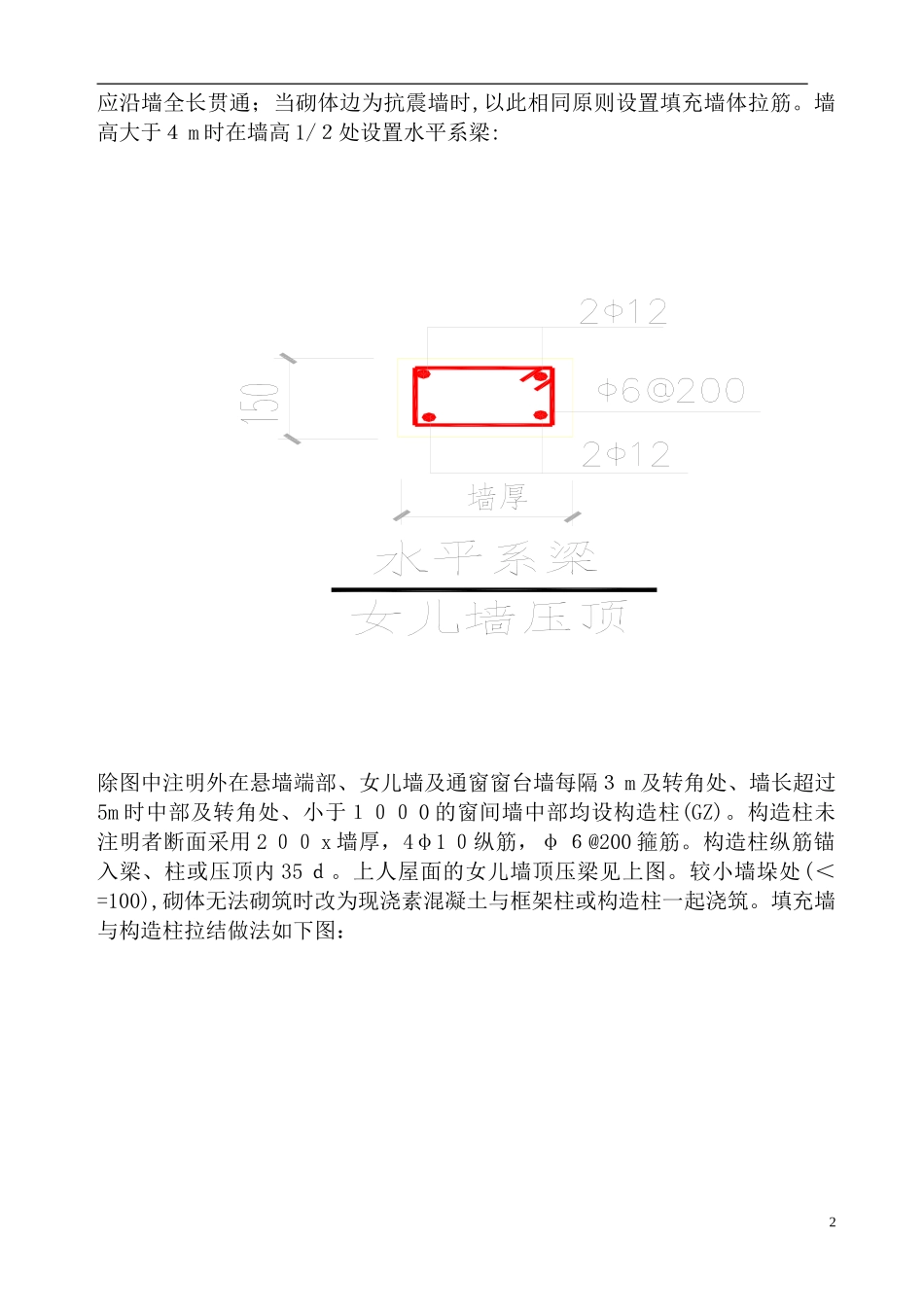

砌体施工方案１编制说明1.1该工程建筑及结构施工图纸、《图纸会审记录》、结构图纸涉及的有关设计变更通知单和洽谈记录(技术核定单);１.2《砌体工程施工质量验收规范》ＧB502０３—2011、《混凝土结构工程施工质量验收规范》(ＧＢ50２０4－2002）、GB１19６8-2０06合格品标准.《蒸压砂加气混凝土(AAC)砌块和板材建筑构造》等现行标准和标准图集;1.3本方案编制时部分内容参考《建筑施工手册》（第四版，中国建筑工业出版社）;1.4该工程的实际情况和我公司同类工程施工的实践经验。2工程概况本工程建设单位为**，＊*设计，**有限公司进行地质勘察，*＊公司总承包施工，**监理公司监理。**工程位于＊*。该建筑由主楼、东配楼、西配楼组成。主楼地下一层，地上十六层,建筑高度7６.６5米，室内外高差0.4５米,一至四层层高5.1米,五到十四层层高4.２米，十五、十六层层高４.8米。西配楼一至三层层高5．1米，四层层高11.4米，东配楼一至四层层高5．1米,四层夹层高度6.３米。本工程建筑基底面积3465.47m2,总建筑面积29587.16m２，其中地下建筑面积1229.3４ｍ2。砌体施工质量控制等级为B级。主楼地上部分主要功能为应急事件调度平台、灾害模拟试验室、火灾勘验中心、消防技能训练用房、指挥中心业务用房、作战研究室、直属警勤中队业务用房、备勤用房等，地下室为设备用房。配楼主要功能为防灾救灾宣传展览、灾害事故应急救援物资用房、消防技能训练用房,应急处理指挥中心,电池间、设备间等。根据设计要求，±0.00０以下内部加气混凝土砌块填充墙除标注外均为20０mｍ厚加气混凝土砌块，干体积容重<７．０KN/m3，强度等级A3.5,使用Ｍs1０的专用砂浆。±0.000以下与土壤接触墙体为MU20蒸压粉煤灰砖,使用Ms１0的专用砂浆。±０．００0以上为２0０ｍm厚加气混凝土砌块墙,干体积容重＜７.0KＮ/m3，强度等级A３.５,用M5砂浆砌筑。其构造和技术要求详见国标《GB／T１5２29-2002》。根据设计要求,砌体填充墙应沿柱高每隔５00配置2ø6墙体拉筋，拉筋伸1应沿墙全长贯通；当砌体边为抗震墙时,以此相同原则设置填充墙体拉筋。墙高大于４m时在墙高1/２处设置水平系梁:除图中注明外在悬墙端部、女儿墙及通窗窗台墙每隔３m及转角处、墙长超过5m时中部及转角处、小于１００0的窗间墙中部均设构造柱(GZ)。构造柱未注明者断面采用2００x墙厚，4φ1０纵筋，φ６@200箍筋。构造柱纵筋锚入梁、柱或压顶内35ｄ。上人屋面的女儿墙顶压梁见上图。较小墙垛处(＜=100),砌体无法砌筑时改为现浇素混凝土与框架柱或构造柱一起浇筑。填充墙与构造柱拉结做法如下图：2填充墙应在主体结构施工完毕后，由上而下逐层砌筑，或将填充墙砌筑至梁、板底附近，最后再由上而下待砌体沉实后再用斜砌法把下部砌体与上部板、梁间用砌块逐块敲紧压实，构造柱顶采用干硬性混凝土捻实，其构造做法应按省标图集《11YG00３》页19处理,既:砌体填充墙顶部用砂浆铺满，墙顶用C1５混凝土砌块填充逐块敲紧压实,其实际的几何尺寸按施工要实际要求进行调整。如下图所示加气块砌体的砌筑应符合河南省标准05YJ3-4《加气混凝土砌块墙》的要求。3楼梯间及前室等人流通道的填充墙,应采用钢丝网砂浆面层。钢筋网片采用φ4＠４0０ｘ400，砂浆采用M７．5混合砂浆。对于长度大于5．0ｍ的填充墙,其顶部与框架梁的拉结做法如下图：圈梁、压顶、过梁、构造柱的混凝土强度等级均为C25。过梁图4洞口尺寸过梁尺寸(宽*高*长）单位cm底筋分布筋面筋箍筋90020０*100*14002φ6８φ4１０0０10０*100*15002φ69φ４10０0200*1００*15002φ８9φ411002０0*１00*17002φ８10φ41２00200*100＊１7002φ810φ４15０02００＊１50*2０002φ１02φ61２φ518０02００＊1５0*２30０2φ1０2φ6１4φ６过梁表3施工准备3．1砌体工程开始之前，施工电梯完成，并经有关部门检测合格后方可投入使用;砂浆搅拌机安装到位并经过试运转,工作状态正常。3.2有关砌筑、构造柱、圈梁、压顶施工的技术方案和技术交底已经下发，并向有关施工操作人员进行贯彻;3.3施工人员已经到位,经鉴定其具有承担相应工作内容的施工水平;3.４样板墙已施工完毕,经检查符合有关施工质量验收规范的要求,可以开始大面...
