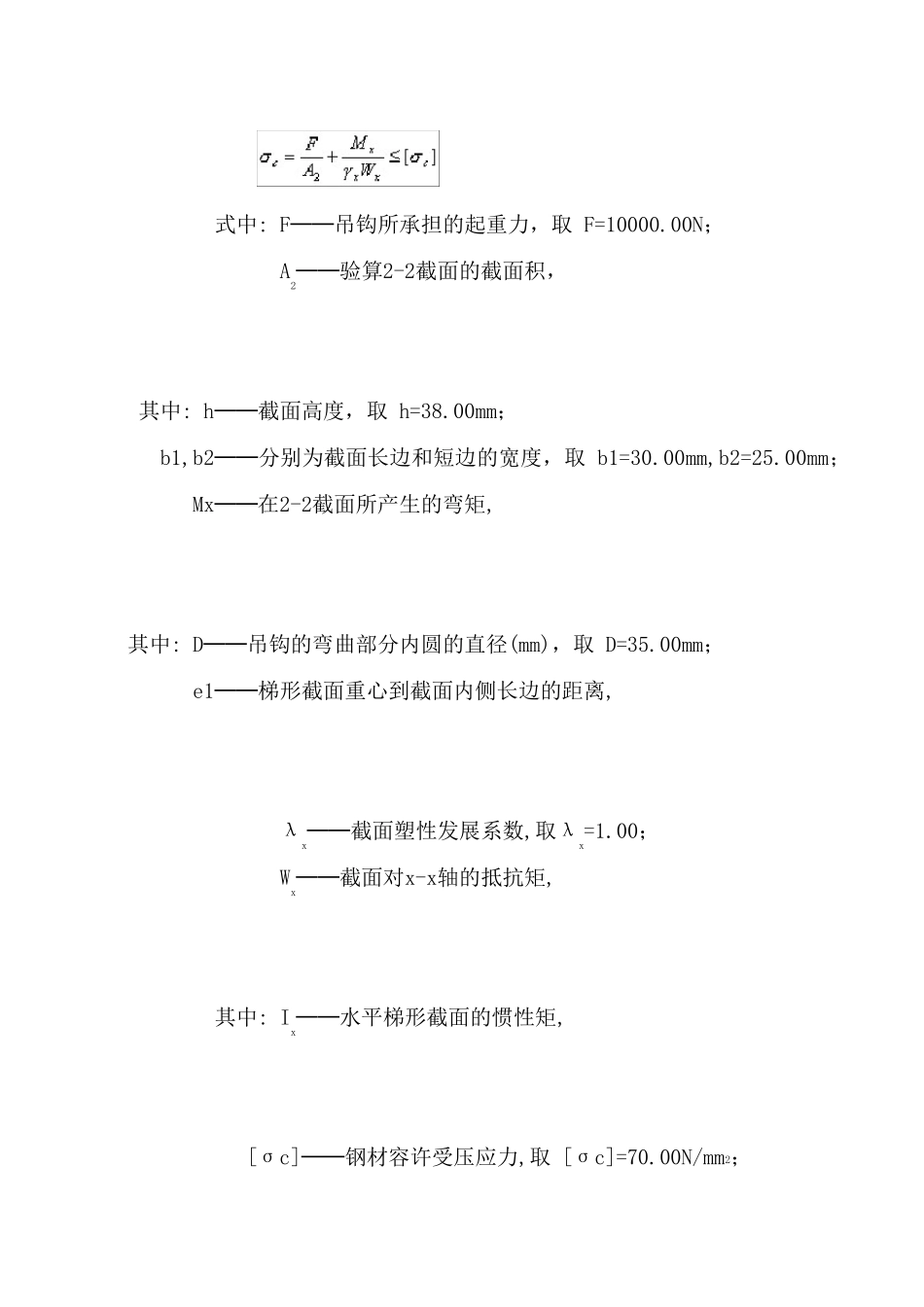

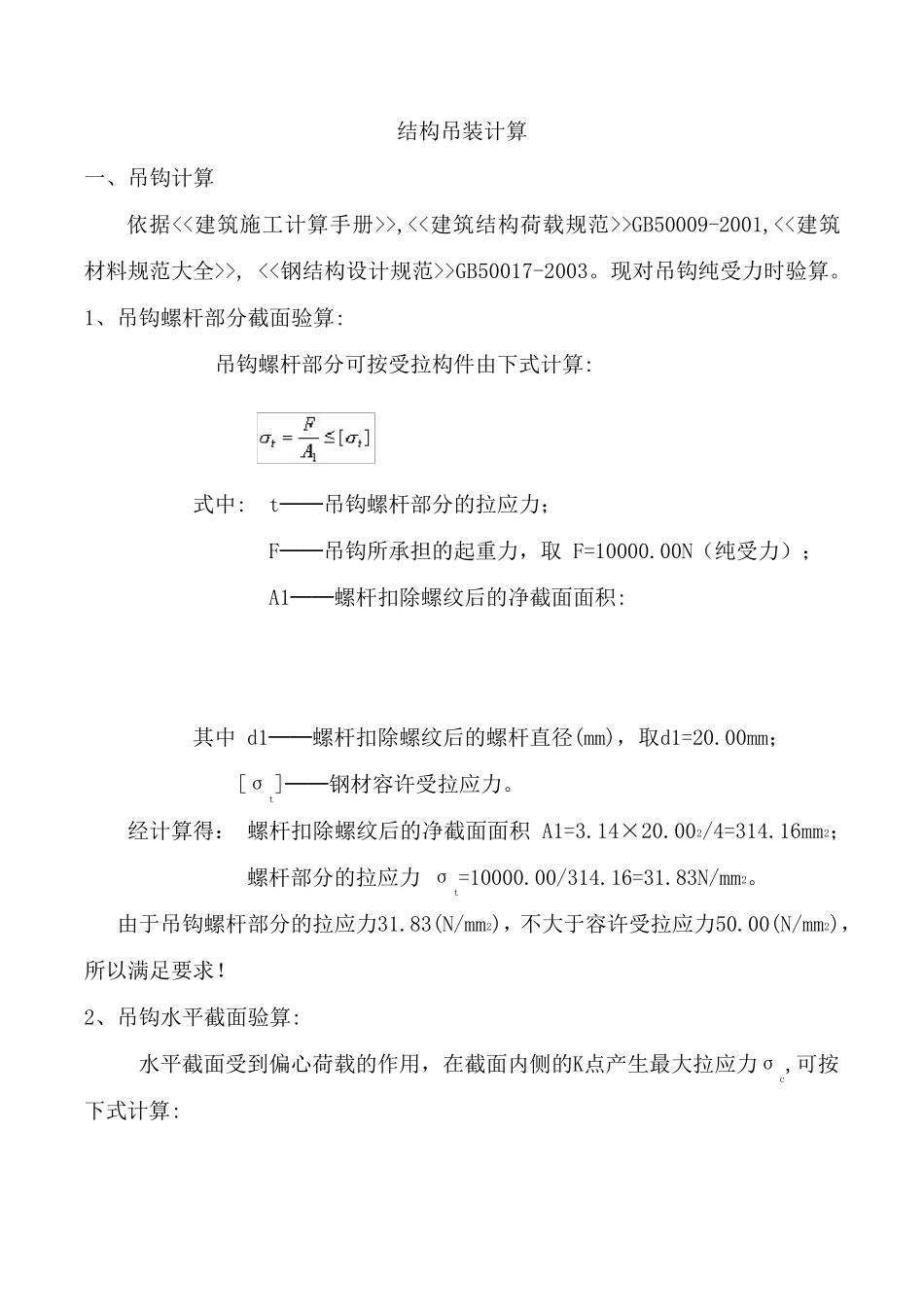

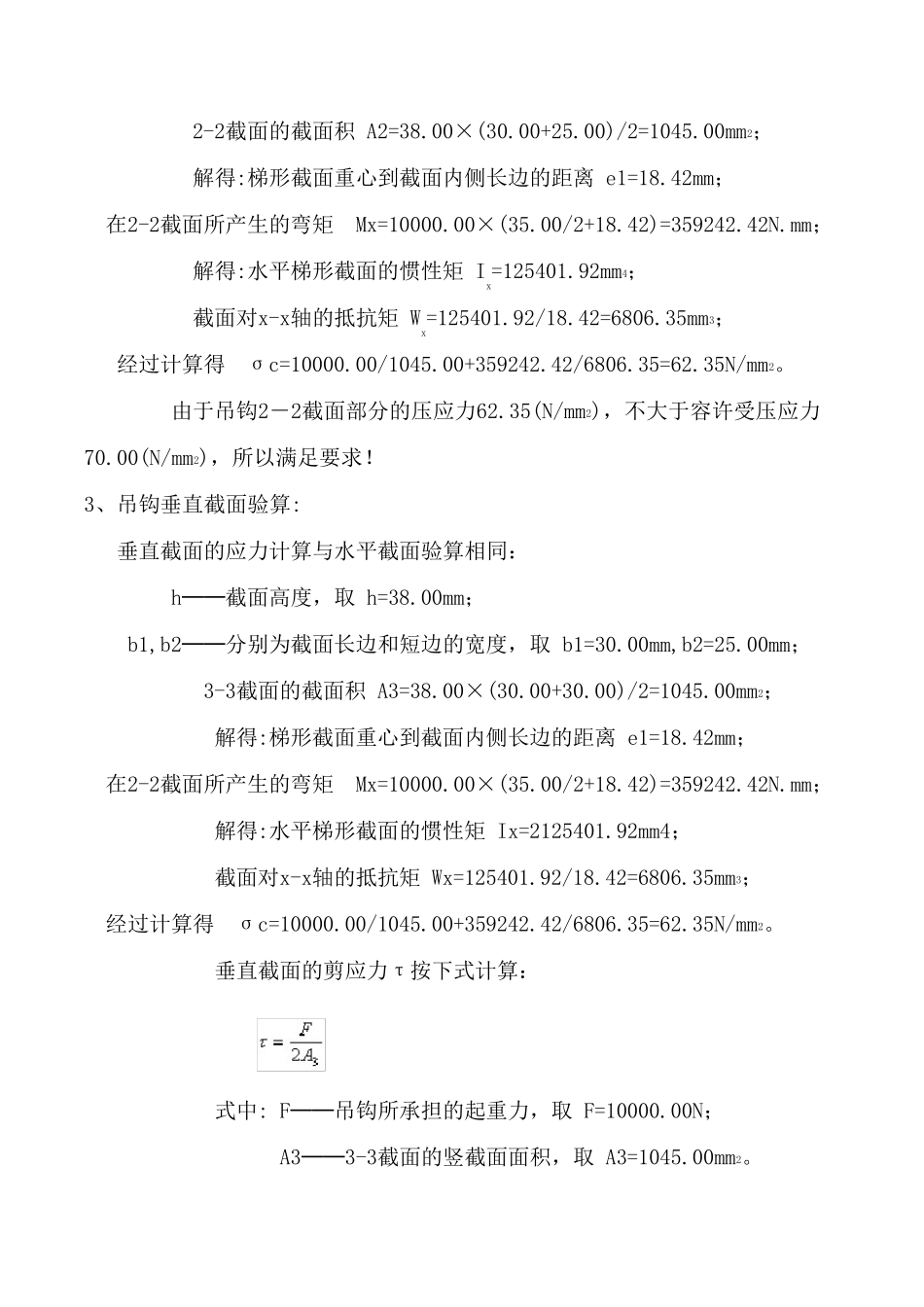

结构吊装计算 一、吊钩计算 依据<<建筑施工计算手册>>,<<建筑结构荷载规范>>GB50009-2001,<<建筑材料规范大全>>, <<钢结构设计规范>>GB50017-2003。现对吊钩纯受力时验算。 1、吊钩螺杆部分截面验算: 吊钩螺杆部分可按受拉构件由下式计算: 式中: t──吊钩螺杆部分的拉应力； F──吊钩所承担的起重力，取 F=10000.00N（纯受力）； A1──螺杆扣除螺纹后的净截面面积: 其中 d1──螺杆扣除螺纹后的螺杆直径(mm)，取d1=20.00mm； [σt]──钢材容许受拉应力。 经计算得： 螺杆扣除螺纹后的净截面面积 A1=3.14×20.002/4=314.16mm2； 螺杆部分的拉应力 σt=10000.00/314.16=31.83N/mm2。 由于吊钩螺杆部分的拉应力31.83(N/mm2)，不大于容许受拉应力50.00(N/mm2)，所以满足要求！ 2、吊钩水平截面验算: 水平截面受到偏心荷载的作用，在截面内侧的K点产生最大拉应力σc,可按下式计算: 式中: F──吊钩所承担的起重力，取 F=10000.00N； A2──验算2-2截面的截面积， 其中: h──截面高度，取 h=38.00mm； b1,b2──分别为截面长边和短边的宽度，取 b1=30.00mm,b2=25.00mm； Mx──在2-2截面所产生的弯矩, 其中: D──吊钩的弯曲部分内圆的直径(mm)，取 D=35.00mm； e1──梯形截面重心到截面内侧长边的距离, λx──截面塑性发展系数,取λx=1.00； Wx──截面对x-x轴的抵抗矩, 其中: Ix──水平梯形截面的惯性矩, [σc]──钢材容许受压应力,取 [σc]=70.00N/mm2； 2-2截面的截面积 A2=38.00×(30.00+25.00)/2=1045.00mm2； 解得:梯形截面重心到截面内侧长边的距离 e1=18.42mm； 在2-2截面所产生的弯矩 Mx=10000.00×(35.00/2+18.42)=359242.42N.mm； 解得:水平梯形截面的惯性矩 Ix=125401.92mm4； 截面对x-x轴的抵抗矩 Wx=125401.92/18.42=6806.35mm3； 经过计算得 σc=10000.00/1045.00+359242.42/6806.35=62.35N/mm2。 由于吊钩2－2截面部分的压应力62.35(N/mm2)，不大于容许受压应力70.00(N/mm2)，所以满足要求！ 3、吊钩垂直截面验算: 垂直截面的应力计算与水平截面验算相同： h──截面高度，取 h=38.00mm； b1,b2──分别为截面长边和短边的宽度，取 b1=30.00mm,b2=25.00mm； 3-3截面的截面积 A3=38.00×(30.00+30.00)/2=1045.00mm2； 解得:梯形截面重心到截面内侧长边的距离 e1=18.42mm； 在2-2截面所产生的弯矩 Mx=10000.00×(35.00/2+18.42)=359242.42N.mm； 解得:水平...
