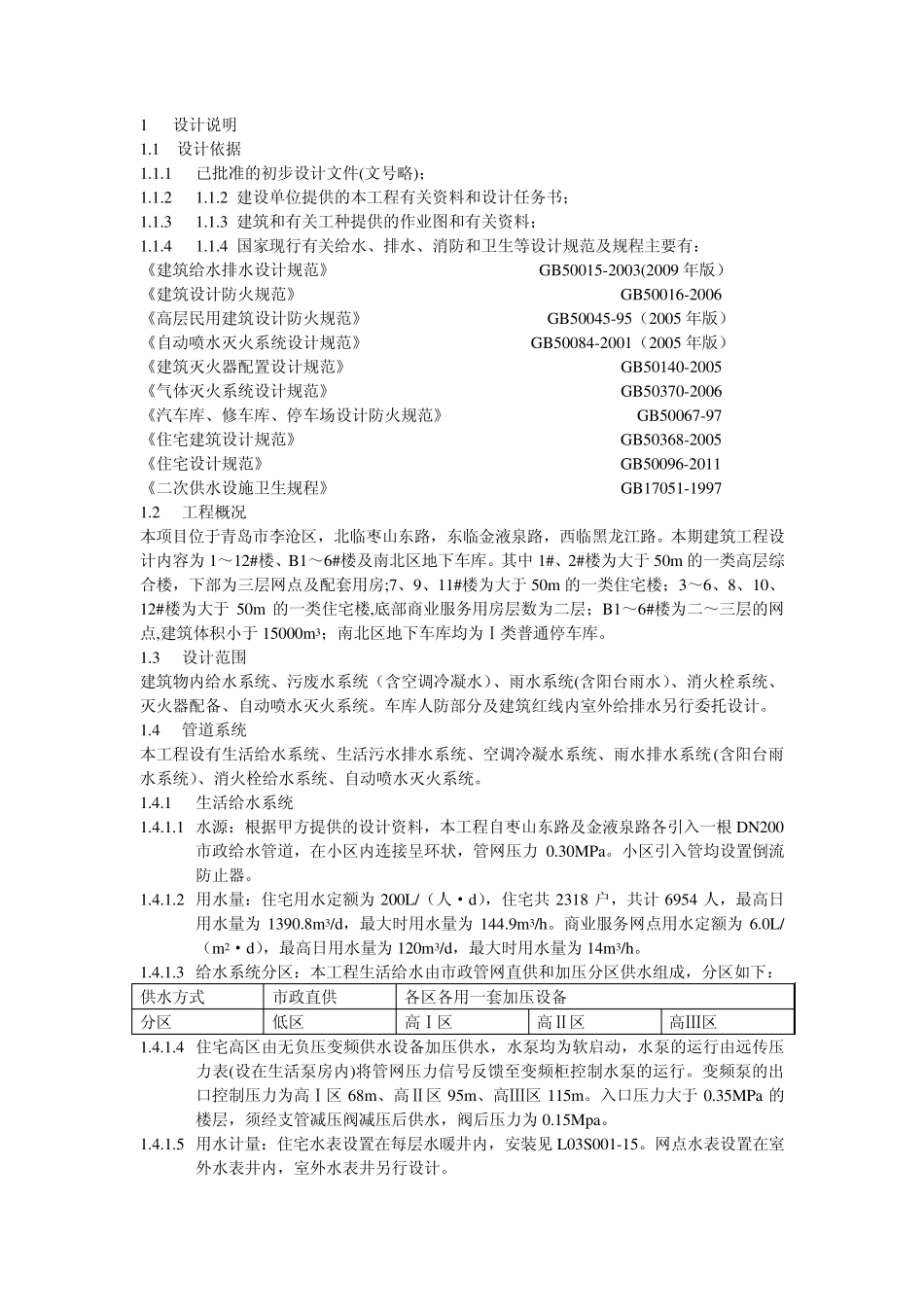

1 设计说明 1.1 设计依据 1.1.1 已批准的初步设计文件(文号略)； 1.1.2 1.1.2 建设单位提供的本工程有关资料和设计任务书； 1.1.3 1.1.3 建筑和有关工种提供的作业图和有关资料； 1.1.4 1.1.4 国家现行有关给水、排水、消防和卫生等设计规范及规程主要有： 《建筑给水排水设计规范》 GB50015-2003(2009 年版） 《建筑设计防火规范》 GB50016-2006 《高层民用建筑设计防火规范》 GB50045-95（2005 年版） 《自动喷水灭火系统设计规范》 GB50084-2001（2005 年版） 《建筑灭火器配置设计规范》 GB50140-2005 《气体灭火系统设计规范》 GB50370-2006 《汽车库、修车库、停车场设计防火规范》 GB50067-97 《住宅建筑设计规范》 GB50368-2005 《住宅设计规范》 GB50096-2011 《二次供水设施卫生规程》 GB17051-1997 1.2 工程概况 本项目位于青岛市李沧区，北临枣山东路，东临金液泉路，西临黑龙江路。本期建筑工程设计内容为 1～12#楼、B1～6#楼及南北区地下车库。其中 1#、2#楼为大于 50m 的一类高层综合楼，下部为三层网点及配套用房;7、9、11#楼为大于 50m 的一类住宅楼；3～6、8、10、12#楼为大于 50m 的一类住宅楼,底部商业服务用房层数为二层；B1～6#楼为二～三层的网点,建筑体积小于 15000m3；南北区地下车库均为Ⅰ类普通停车库。 1.3 设计范围 建筑物内给水系统、污废水系统（含空调冷凝水）、雨水系统(含阳台雨水）、消火栓系统、灭火器配备、自动喷水灭火系统。车库人防部分及建筑红线内室外给排水另行委托设计。 1.4 管道系统 本工程设有生活给水系统、生活污水排水系统、空调冷凝水系统、雨水排水系统(含阳台雨水系统）、消火栓给水系统、自动喷水灭火系统。 1.4.1 生活给水系统 1.4.1.1 水源：根据甲方提供的设计资料，本工程自枣山东路及金液泉路各引入一根 DN200市政给水管道，在小区内连接呈环状，管网压力 0.30MPa。小区引入管均设置倒流防止器。 1.4.1.2 用水量：住宅用水定额为 200L/（人²d），住宅共 2318 户，共计 6954 人，最高日用水量为 1390.8m3/d，最大时用水量为 144.9m3/h。商业服务网点用水定额为 6.0L/（m2²d），最高日用水量为 120m3/d，最大时用水量为 14m3/h。 1.4.1.3 给水系统分区：本工程生活给水由市政管网直供和加压分区供水组成，分区如下： 供水方式 市政直供 各区各用一套加压设备 分区 低区 高Ⅰ区 高Ⅱ区 高Ⅲ区 1....
