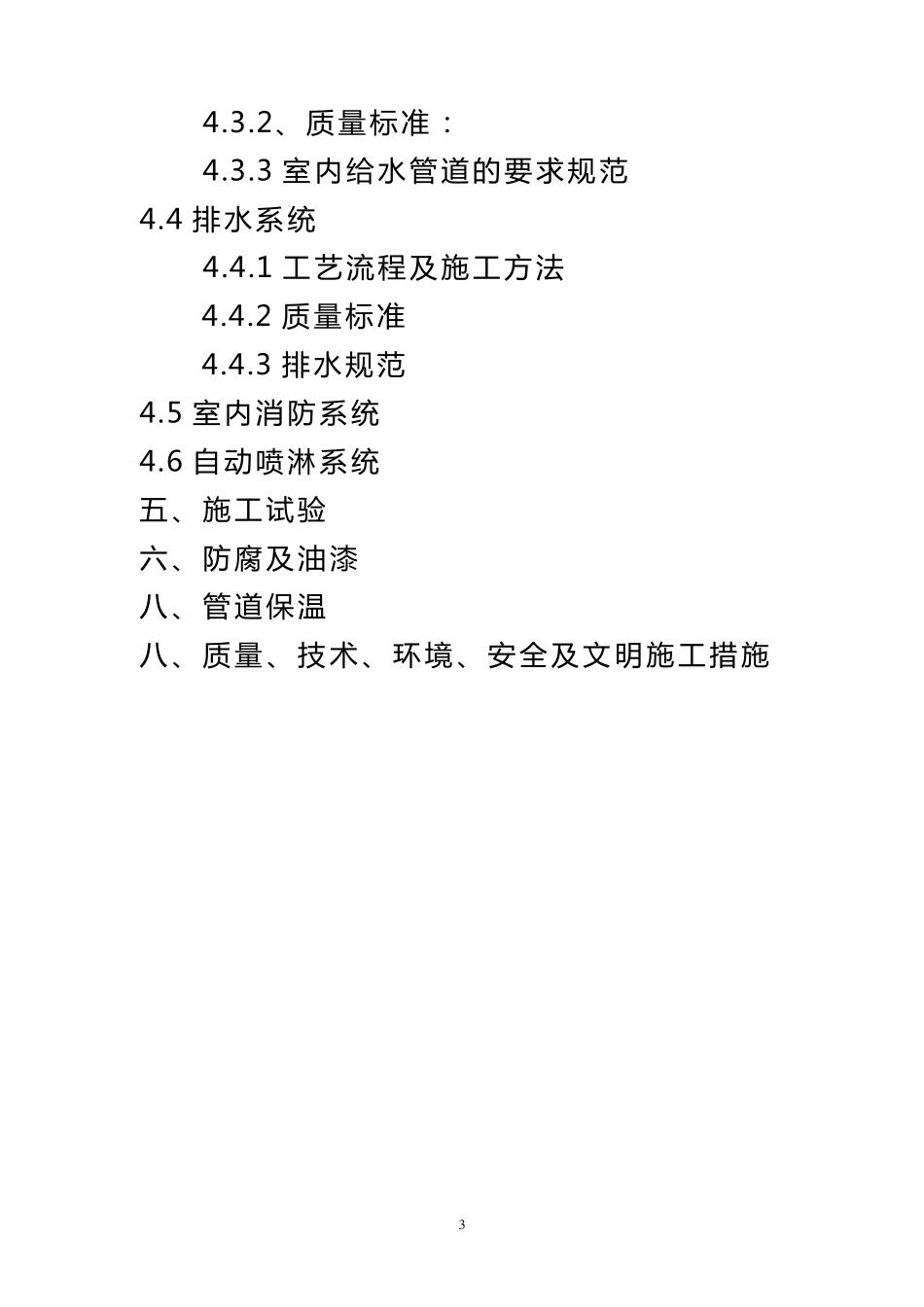

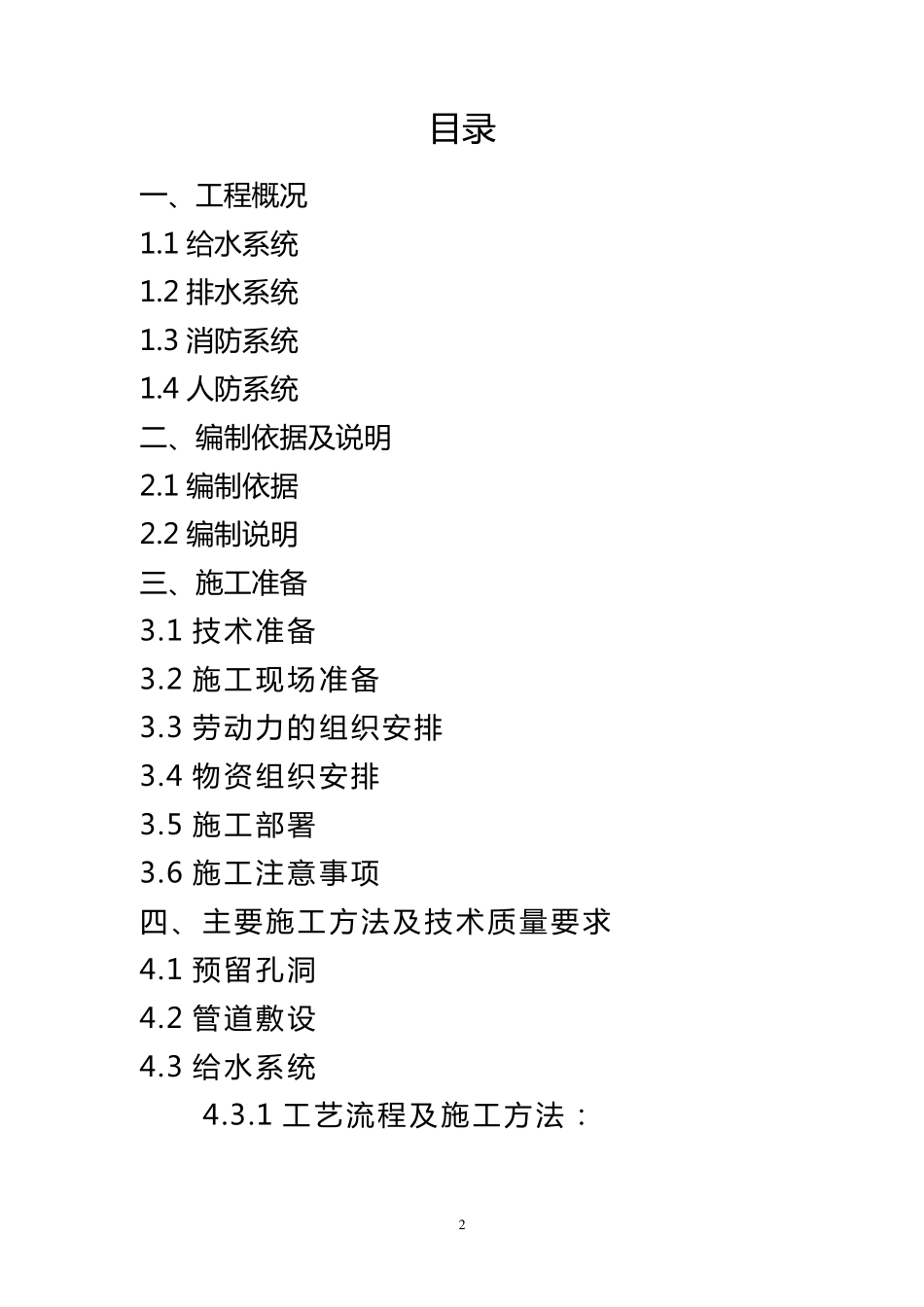

给水排水施工组织设计 班级： 0 7 水 姓名： 指导老师： ** 2 目 录 一 、工程概况 1.1 给水系统 1.2 排水系统 1.3 消防系统 1.4 人防系统 二、编制依据及说明 2.1 编制依据 2.2 编制说明 三、施工准备 3.1 技术准备 3.2 施工现场准备 3.3 劳动力的组织安排 3.4 物资组织安排 3.5 施工部署 3.6 施工注意事项 四、主要施工方法及技术质量要求 4.1 预留孔洞 4.2 管道敷设 4.3 给水系统 4.3.1 工艺流程及施工方法： 3 4.3.2、质量标准： 4.3.3 室内给水管道的要求规范 4.4 排水系统 4.4.1 工艺流程及施工方法 4.4.2 质量标准 4.4.3 排水规范 4.5 室内消防系统 4.6 自动喷淋系统 五、施工试验 六、防腐及油漆 八、管道保温 八、质量、技术、环境、安全及文明施工措施 4 一 工 程 概 况 1.1 给 水 系 统 1.11 用 水 量80L/S.给 水 由 市 政 管 网 与 水 泵 水 箱 联 合 供 给 。 1.12 给 水 ： 一 至 四 层 由 市 政 管 网 供 水 ， 五 层 以 上 有 屋 顶 水 箱 供 水 。 1.13 给 水 管 采 用 衬 塑 钢 管 ， 快 接 件 链 接 ， 每 层 按 规 范 设 固 定 支 架 。 1.2 排 水 系 统 1.21 污 水 采 用 分 流 排 水 系 统 。 污 水 由 化 粪 池 处 理 后 ， 在 排 入 污 水 管 网 。 1.22 管 材 ：污 水 管 及 空 调 ，雨 水 管 均 采 用UPVC 管 ，粘 接 ，每 层 设 伸 缩 节及 阻 火 圈 。 按 江 苏 省 给 排 水 通 用 图 集 S9702 施 工 ，排 水 坡 度 采 用 标 准 坡 度 。室 外雨 污 排 水 管 采 用HDPE 高 密 度 聚 氯 乙 烯 双 壁 波 纹 管 。 1.3 消 防 系 统 1.31 本 工 程 为 小 高 层 办 公 楼 ， 消 防 系 统 采 用 消 火 栓 系 统 及 自 喷 系 统 。 消 防 水 泵 房 设 在 地 下 层 内 ， 十 八 层 消 防 水 箱 设 在 屋 顶 1.32 消 防 水 量 ：室 内 为 q=20L/s 室 外 为 q=20L/S,火 灾 延 续 时 间 为 两 小 时 ，自 喷 用 水 量 为 30L/s 活 在 延 续 时 间 为 一 小 时 消 防 水 池 为 435 吨 。 1.33 管 材 及 配 件 ：消 火 栓 管 ...
