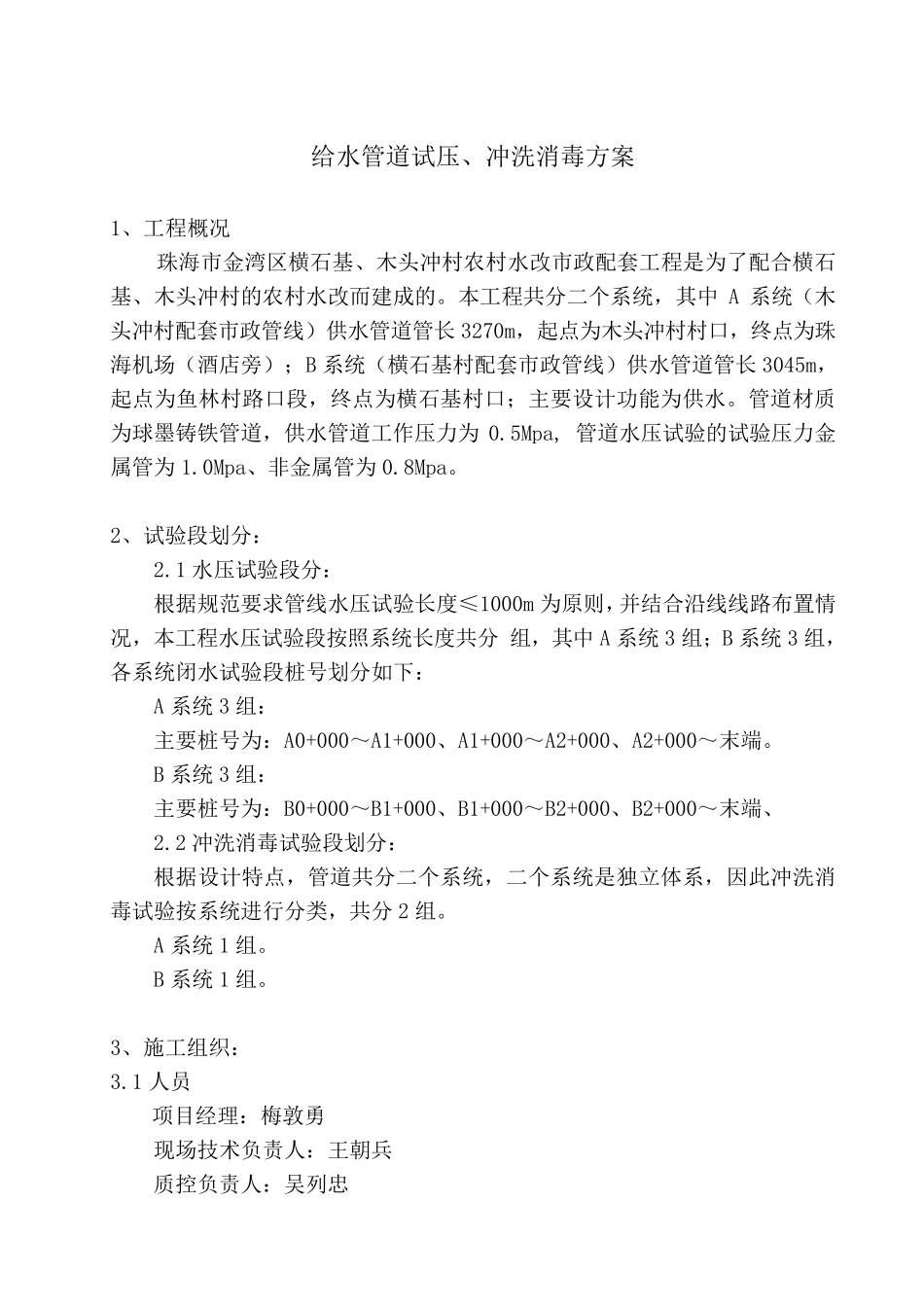

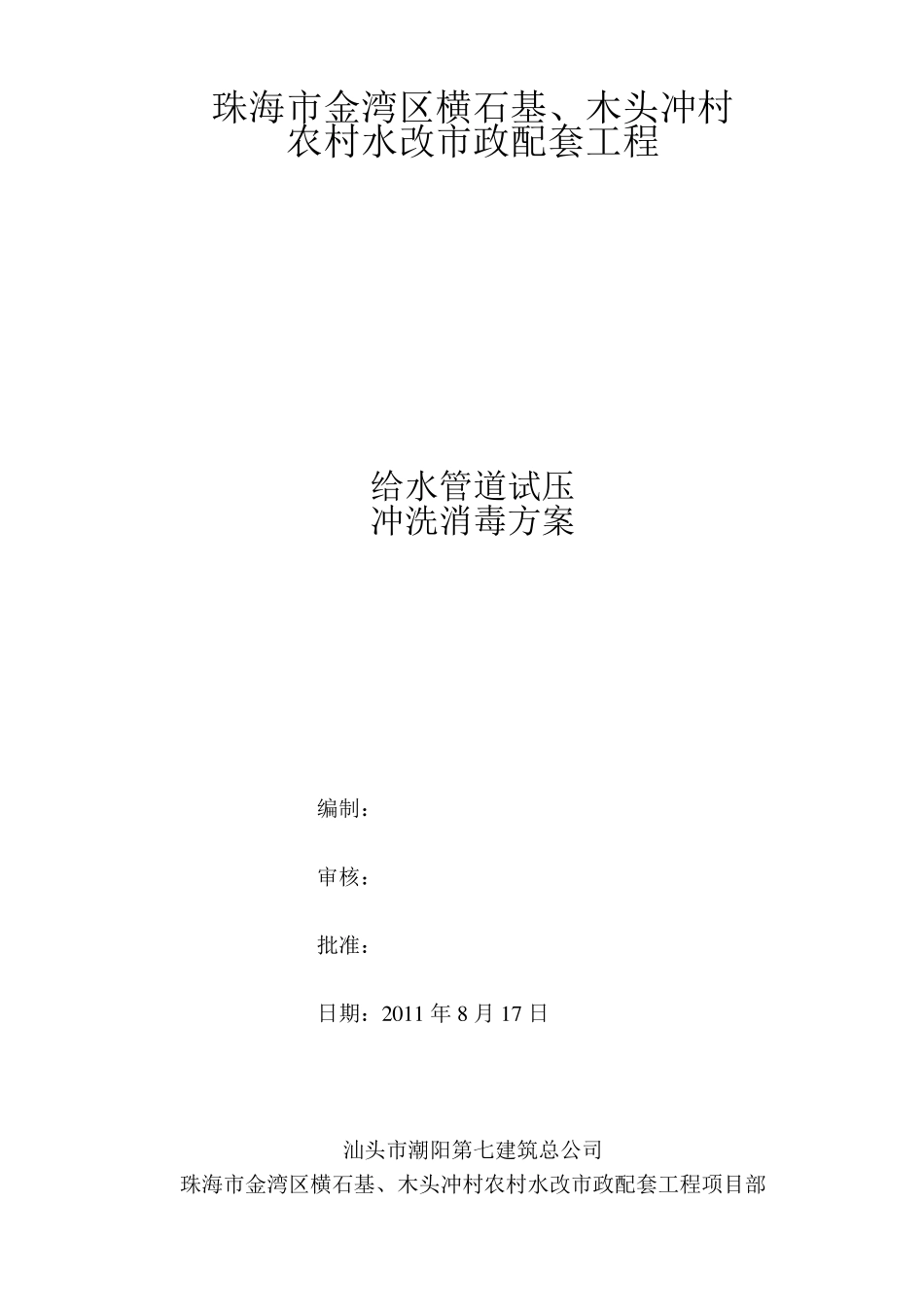

珠海市金湾区横石基、木头冲村 农村水改市政配套工程 给水管道试压 冲洗消毒方案 编制： 审核： 批准： 日期：2 0 1 1 年 8 月 1 7 日 汕头市潮阳第七建筑总公司 珠海市金湾区横石基、木头冲村农村水改市政配套工程项目部 给水管道试压、冲洗消毒方案 1、工程概况 珠海市金湾区横石基、木头冲村农村水改市政配套工程是为了配合横石基、木头冲村的农村水改而建成的。本工程共分二个系统，其中A 系统（木头冲村配套市政管线）供水管道管长3270m，起点为木头冲村村口，终点为珠海机场（酒店旁）；B 系统（横石基村配套市政管线）供水管道管长3045m，起点为鱼林村路口段，终点为横石基村口；主要设计功能为供水。管道材质为球墨铸铁管道，供水管道工作压力为0.5Mpa, 管道水压试验的试验压力金属管为1.0Mpa、非金属管为0.8Mpa。 2、试验段划分： 2.1 水压试验段分： 根据规范要求管线水压试验长度≤1000m 为原则，并结合沿线线路布置情况，本工程水压试验段按照系统长度共分 组，其中A 系统3 组；B 系统3 组，各系统闭水试验段桩号划分如下： A 系统3 组： 主要桩号为：A0+000～A1+000、A1+000～A2+000、A2+000～末端。 B 系统3 组： 主要桩号为：B0+000～B1+000、B1+000～B2+000、B2+000～末端、 2.2 冲洗消毒试验段划分： 根据设计特点，管道共分二个系统，二个系统是独立体系，因此冲洗消毒试验按系统进行分类，共分2 组。 A 系统1 组。 B 系统1 组。 3、施工组织： 3.1 人员 项目经理：梅敦勇 现场技术负责人：王朝兵 质控负责人：吴列忠 安全负责人：吴晓东 技术工人：8 人。 3.2 施工设备配备 大功率高压清洗机（PX-58 型）2 台，压力表6 块，水泵2 台，JD6500 三项汽油发电机2 台，电焊机2 台，双轮车4 辆，胶皮管（DN32）50 米，塑料布2 卷(400 平方米)。 4、施工方法 本工程采用水压试验法对管道强度及严密性试验，用水冲法对管道进行冲洗消毒。 4.1 管道试压前须做好以下工作： （1）对管道、节点、接口等外观进行认真检查。 （2）对管件逐一进行检查，特别是闸阀、排气阀检查其完整性，启闭灵活性，有无破损现象，并是否处于开启状态，不合格的及时更换，未开启的及时开启。 （3）对线管、支墩、后背进行检查，其一检查有无被其它施工单位施工时破坏或挖断等现象，其二检查管端堵板的牢固性，其三检查支墩强度是否达到强度要求、后背是否稳固。 （4）试...
