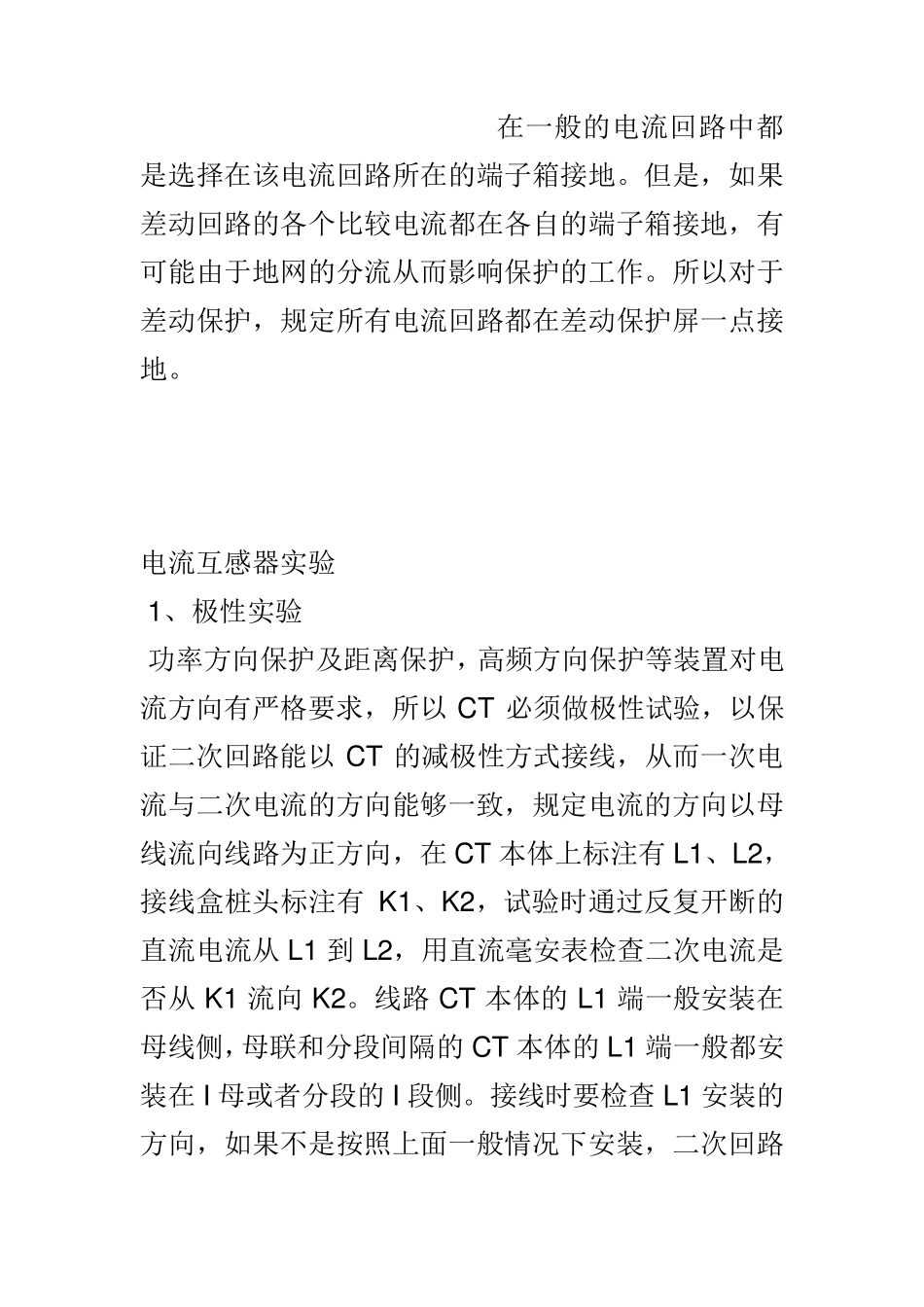

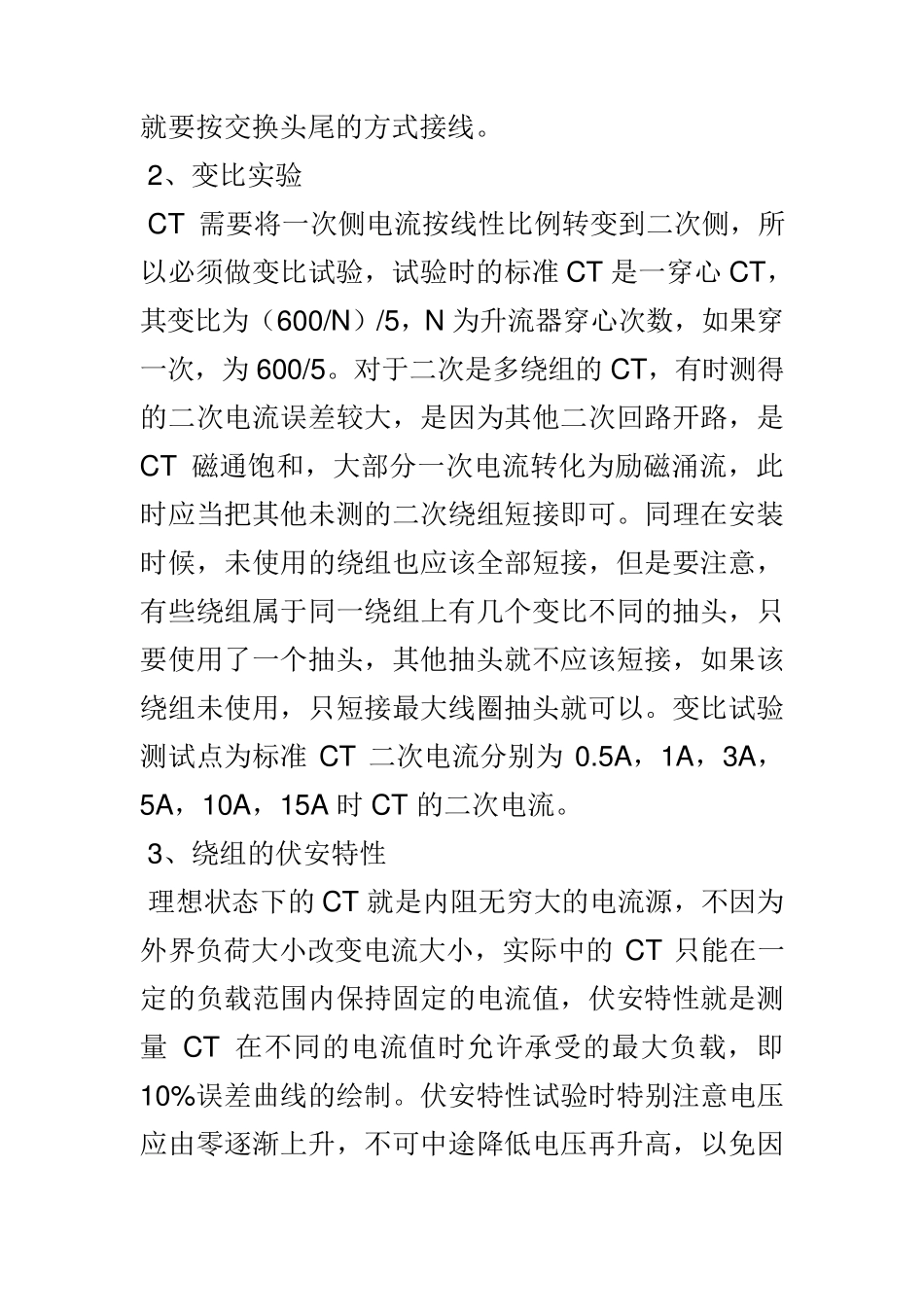

继 电 保 护 及 二 次 回 路 学 习讲解 继电保护及二次回路学习讲解 继电保护工作基本知识 电流互感器 电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5， 200/5 等，表示一次侧如果有100A 或者200A 电流，转换到二次侧电流就是5A。 电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。如图1.1，由于潜电流IX的存在，所以流入保护装置的电流IY≠I，当取消多点接地后IX＝ 0，则IY＝ I。 在一般的电流回路中都是选择在该电流回路所在的端子箱接地。但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。 电流互感器实验 1、极性实验 功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT 必须做极性试验，以保证二次回路能以CT 的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT 本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1 到 L2，用直流毫安表检查二次电流是否从K1 流向 K2。线路CT 本体的L1 端一般安装在母线侧，母联和分段间隔的CT 本体的L1 端一般都安装在I 母或者分段的I 段侧。接线时要检查 L1 安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。 2、变比实验 CT 需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准 CT 是一穿心 CT，其变比为（600/N）/5，N 为升流器穿心次数，如果穿一次，为 600/5。对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT 磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。同理在安装时候，未使用的绕组也应该全部短接，但是要注意，有些绕组属于同一绕组上有几个变比不同的抽头，只要使用了一个抽头，其他抽头就不应该短接，如果该绕组未使用，只短接最大线圈抽头就可以。变比试验...
