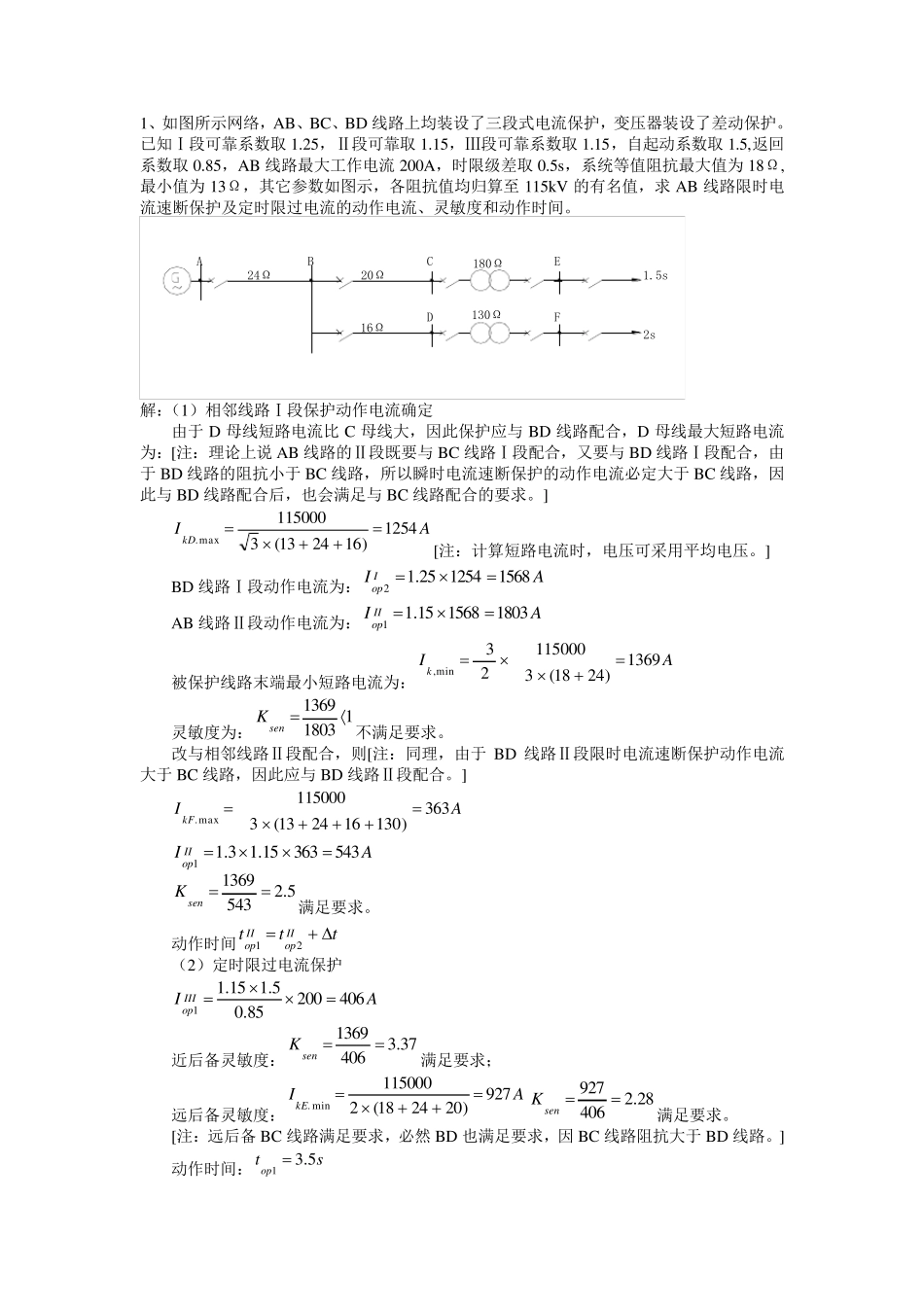

1、如图所示网络，AB、BC、BD 线路上均装设了三段式电流保护，变压器装设了差动保护。已知Ⅰ段可靠系数取1.25，Ⅱ段可靠取1.15，Ⅲ段可靠系数取1.15，自起动系数取1.5,返回系数取0.85，AB 线路最大工作电流200A，时限级差取0.5s，系统等值阻抗最大值为18Ω,最小值为13Ω，其它参数如图示，各阻抗值均归算至 115kV 的有名值，求 AB 线路限时电流速断保护及定时限过电流的动作电流、灵敏度和动作时间。 24Ω20Ω16Ω180Ω130ΩABCDEF1.5s2s 解：（1）相邻线路Ⅰ段保护动作电流确定 由于 D 母线短路电流比 C 母线大，因此保护应与 BD 线路配合，D 母线最大短路电流为：[注：理论上说 AB 线路的Ⅱ段既要与 BC 线路Ⅰ段配合，又要与 BD 线路Ⅰ段配合，由于 BD 线路的阻抗小于 BC 线路，所以瞬时电流速断保护的动作电流必定大于 BC 线路，因此与 BD 线路配合后，也会满足与 BC 线路配合的要求。] AIkD1254)162413(3115000max.[注：计算短路电流时，电压可采用平均电压。] BD 线路Ⅰ段动作电流为：AI Iop1568125425.12 AB 线路Ⅱ段动作电流为：AI IIop1803156815.11 被保护线路末端最小短路电流为：AIk1369)2418(311500023min, 灵敏度为：118031369 senK不满足要求。 改与相邻线路Ⅱ段配合，则[注：同理，由于 BD 线路Ⅱ段限时电流速断保护动作电流大于 BC 线路，因此应与 BD 线路Ⅱ段配合。] AIkF363)130162413(3115000max. AI IIop54336315.13.11 5.25431369 senK满足要求。 动作时间tttIIopIIop21 （2）定时限过电流保护 AI IIIop40620085.05.115.11 近后备灵敏度：37.34061369 senK满足要求； 远后备灵敏度：AIkE927)202418(2115000min.28.2406927 senK满足要求。 [注：远后备 BC 线路满足要求，必然 BD 也满足要求，因 BC 线路阻抗大于 BD 线路。] 动作时间：stop5.31  2、 如 图 所 示 35kV 单 侧 电 源 放 射 状 网 络 ， 确 定 线 路 AB 的 保 护 方 案 。 变 电 所 B、 C 中 变 压 器连 接 组 别 为 Ｙ ，d11，且 在 变 压 器 上 装 设 差 动 保 护 ，线 路 A、B 的 最 大 传 输 功 率 为 Ｐ max＝ 9MW, 功 率 因 数9.0cos， 系 统 中 的 发 电 机 都 装 设 了 自 动 励...
