继电保护高级技师计算题理论VIP免费

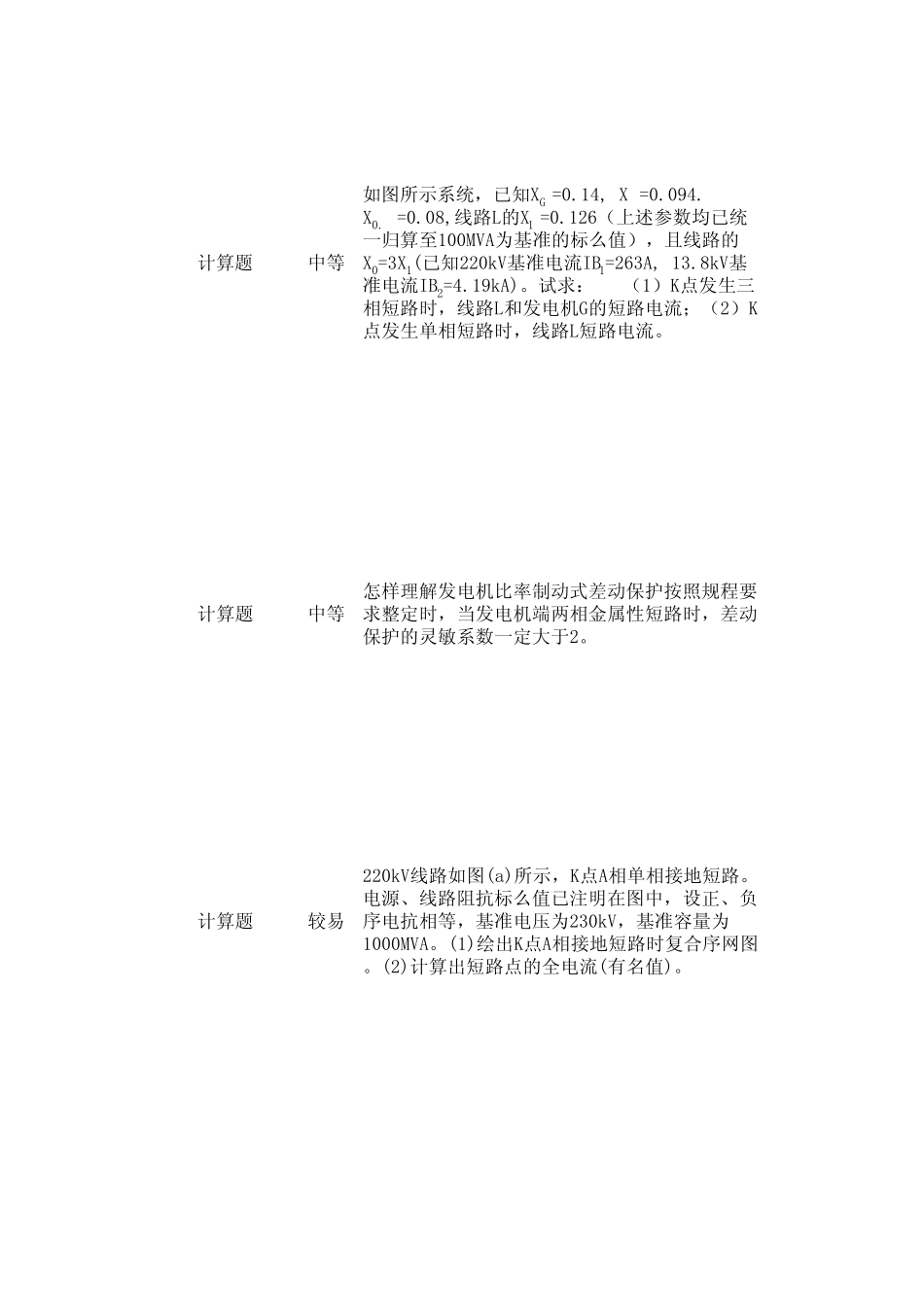

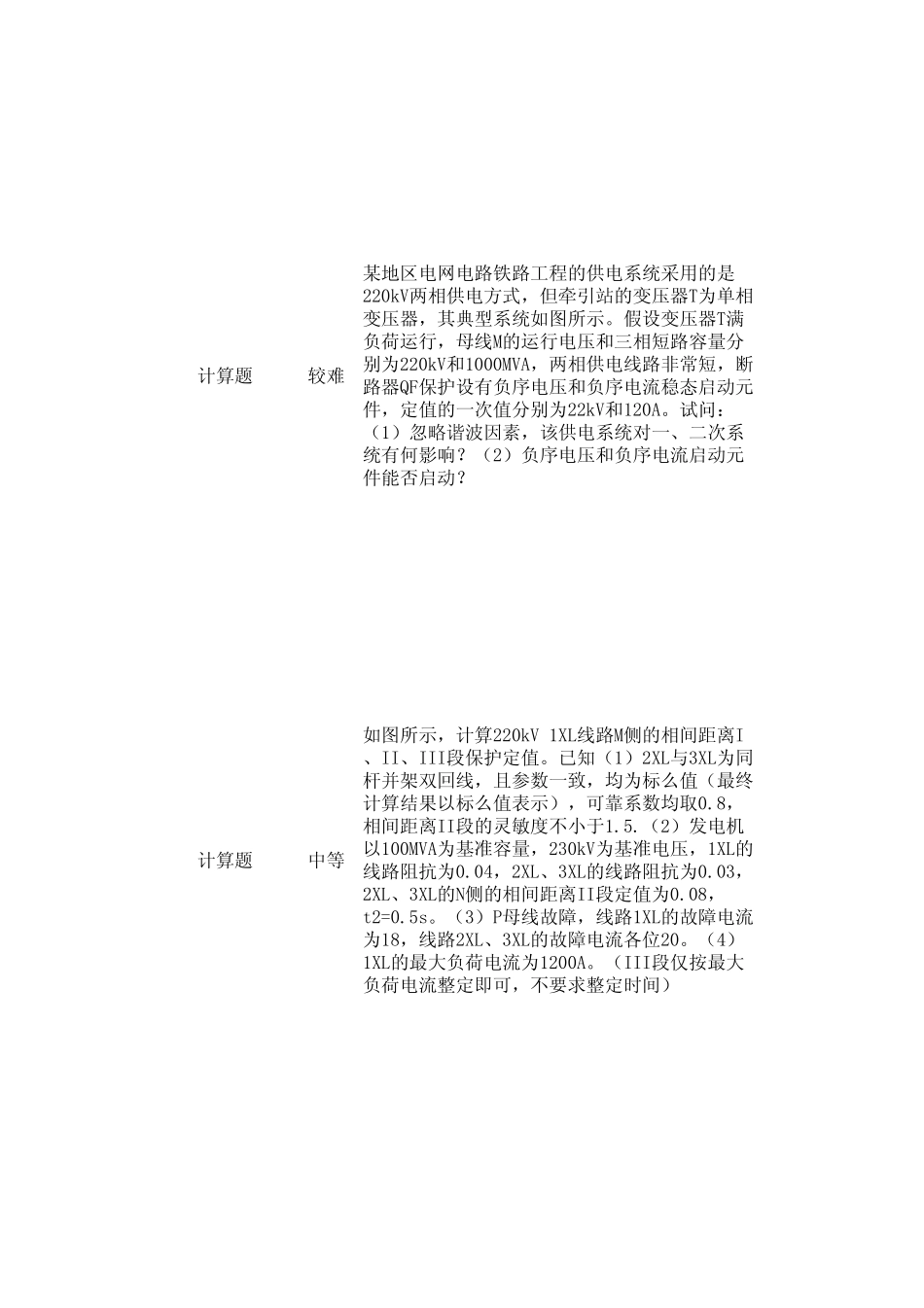

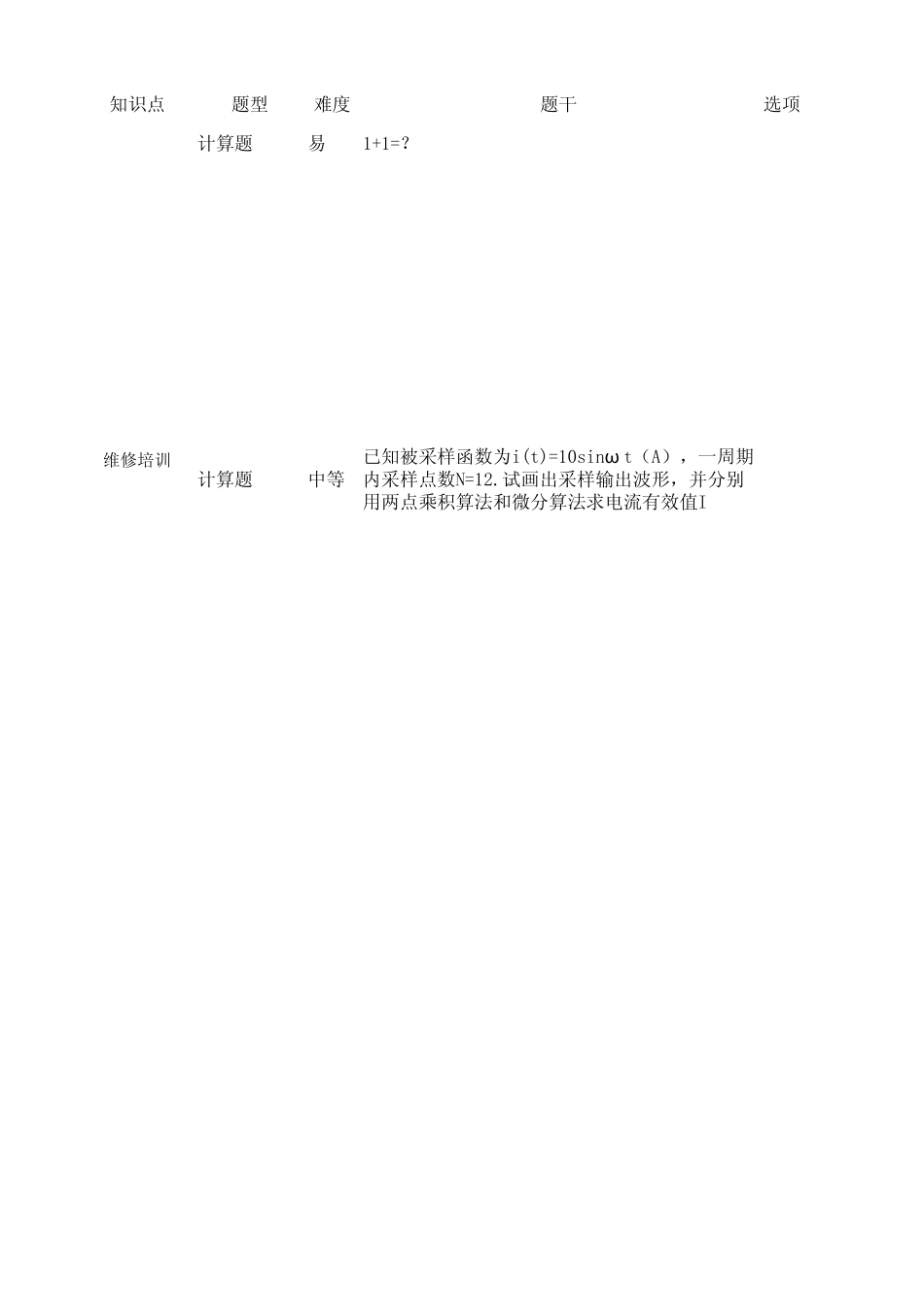

知识点 题型难度题干选项计算题易1+1=？计算题中等已知被采样函数为i(t)=10sinω t（A），一周期内采样点数N=12.试画出采样输出波形，并分别用两点乘积算法和微分算法求电流有效值I维修培训计算题较难某地区电网电路铁路工程的供电系统采用的是220kV两相供电方式，但牵引站的变压器T为单相变压器，其典型系统如图所示。假设变压器T满负荷运行，母线M的运行电压和三相短路容量分别为220kV和1000MVA，两相供电线路非常短，断路器QF保护设有负序电压和负序电流稳态启动元件，定值的一次值分别为22kV和120A。试问：（1）忽略谐波因素，该供电系统对一、二次系统有何影响？（2）负序电压和负序电流启动元件能否启动？计算题中等如图所示，计算220kV 1XL线路M侧的相间距离I、II、III段保护定值。已知（1）2XL与3XL为同杆并架双回线，且参数一致，均为标么值（最终计算结果以标么值表示），可靠系数均取0.8，相间距离II段的灵敏度不小于1.5.（2）发电机以100MVA为基准容量，230kV为基准电压，1XL的线路阻抗为0.04，2XL、3XL的线路阻抗为0.03，2XL、3XL的N侧的相间距离II段定值为0.08，t2=0.5s。（3）P母线故障，线路1XL的故障电流为18，线路2XL、3XL的故障电流各位20。（4）1XL的最大负荷电流为1200A。（III段仅按最大负荷电流整定即可，不要求整定时间）计算题中等如图所示系统，已知XG*=0.14, XT*=0.094.X0.T*=0.08,线路L的X1*=0.126（上述参数均已统一归算至100MVA为基准的标么值），且线路的X0=3X1(已知220kV基准电流IB1=263A, 13.8kV基准电流IB2=4.19kA)。试求： （1）K点发生三相短路时，线路L和发电机G的短路电流；（2）K点发生单相短路时，线路L短路电流。计算题中等怎样理解发电机比率制动式差动保护按照规程要求整定时，当发电机端两相金属性短路时，差动保护的灵敏系数一定大于2。计算题较易220kV线路如图(a)所示，K点A相单相接地短路。电源、线路阻抗标么值已注明在图中，设正、负序电抗相等，基准电压为230kV，基准容量为1000MVA。(1)绘出K点A相接地短路时复合序网图。(2)计算出短路点的全电流(有名值)。计算题难如图所示，F1、F2:Se=200MVA Ue=10.5kV Xd〞=0.2 T1:接线YnYnd11 Se=200MVAUe=230kV/115kV/10.5kV Uk高-中%=15% Uk高-低%=5% Uk低-中%=10% (均为全容量下) T2:接线Yd11 Se=100MVA Ue=115kV/10.5kV Uk%=10%基准容量Sj=1000MVA 基准电压230kV，115kV，10.5kV。 假设：①发电机、变压器X1=X2=X0；②不计发电机、...
