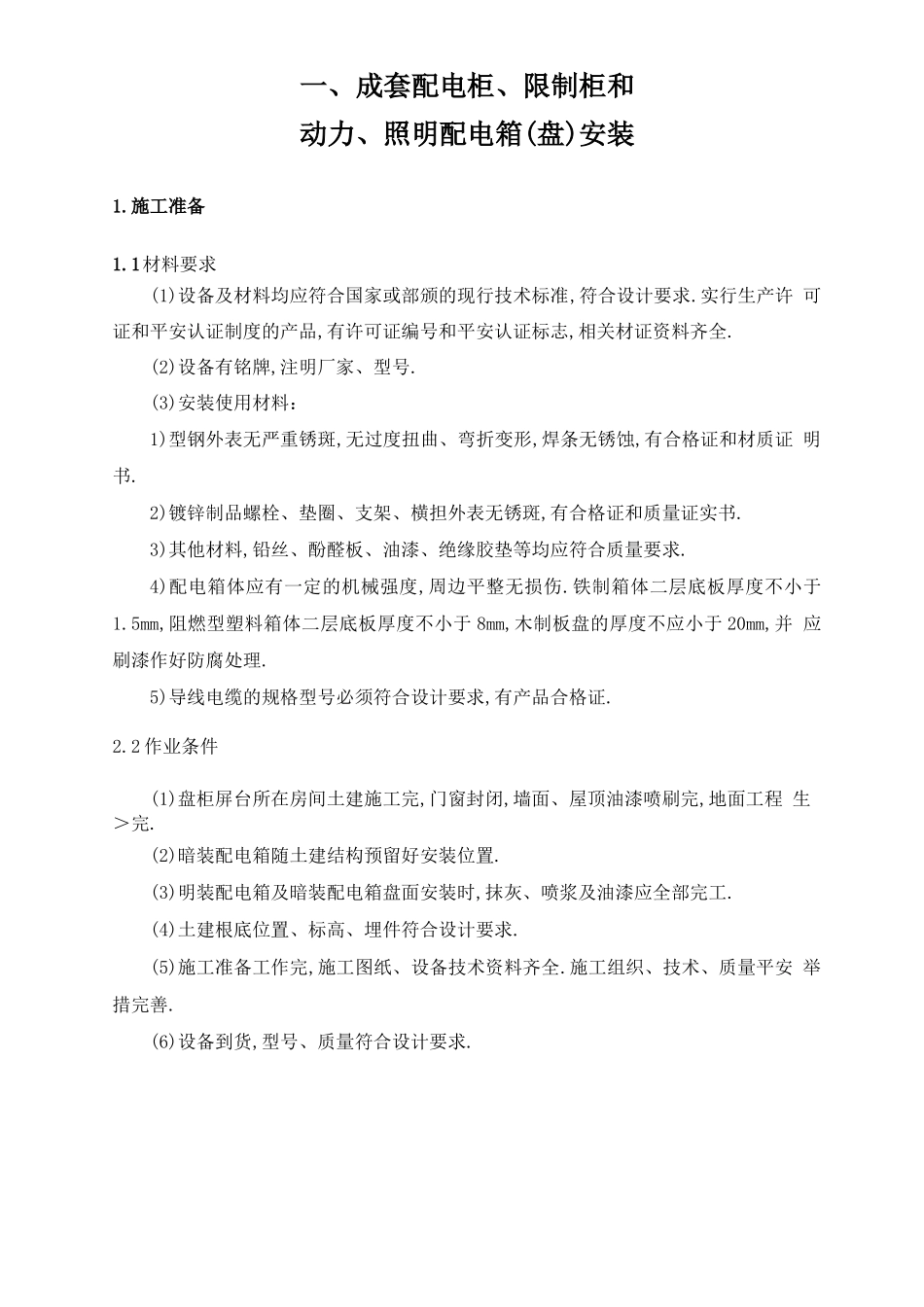

一、成套配电柜、限制柜和动力、照明配电箱(盘)安装1.施工准备1.1材料要求(1)设备及材料均应符合国家或部颁的现行技术标准,符合设计要求.实行生产许 可证和平安认证制度的产品,有许可证编号和平安认证标志,相关材证资料齐全.(2)设备有铭牌,注明厂家、型号.(3)安装使用材料：1)型钢外表无严重锈斑,无过度扭曲、弯折变形,焊条无锈蚀,有合格证和材质证 明书.2)镀锌制品螺栓、垫圈、支架、横担外表无锈斑,有合格证和质量证实书.3)其他材料,铅丝、酚醛板、油漆、绝缘胶垫等均应符合质量要求.4)配电箱体应有一定的机械强度,周边平整无损伤.铁制箱体二层底板厚度不小于 1.5mm,阻燃型塑料箱体二层底板厚度不小于 8mm,木制板盘的厚度不应小于 20mm,并 应刷漆作好防腐处理.5)导线电缆的规格型号必须符合设计要求,有产品合格证.2.2 作业条件(1)盘柜屏台所在房间土建施工完,门窗封闭,墙面、屋顶油漆喷刷完,地面工程 生＞完.(2)暗装配电箱随土建结构预留好安装位置.(3)明装配电箱及暗装配电箱盘面安装时,抹灰、喷浆及油漆应全部完工.(4)土建根底位置、标高、埋件符合设计要求.(5)施工准备工作完,施工图纸、设备技术资料齐全.施工组织、技术、质量平安 举措完善.(6)设备到货,型号、质量符合设计要求.2.施工操作工艺2.1 工艺流程2.1.1 柜、屏、台、盘安装2.1.2 配电箱安装2.2 操作工艺柜、屏、台、盘安装按工艺流程进行,应注意施工的先后顺序,按现场条件和作业 情况,各过程也可适当分解或合并进行.2.2.1 设备开箱检查(1)设备开箱检查由安装施工单位执行,供货单位、建设单位、监理单位参加,并 做好检查记录.(2)按设计图纸,设备清单核对设备件数.按设备装箱单核对设备本体及附件,备 件的规格、型号.核对产品合格证及使用说明书等技术资料.(3)柜(屏、台、盘)体外观检查应无损伤及变形,油漆完整,色泽一致.(4)柜内电器装置及元件齐全,安装牢固,无损伤无缺失.(5)开箱检查应配合施工进度方案,结合现场条件,吊装手段和设备到货时间的长 短灵活安排.设备开箱后应尽快就位,缩短现场存放时间和开箱后保管时间.可先作外 观检查,柜内检查待就位后进行.2.2.2 设备搬运(1)柜(屏、台)搬运,吊装由起重工作业,电工配合.(2)设备吊点,柜顶设吊点者,吊索应利用柜顶吊点,未设有吊点者,吊索应挂在 四角承力结构处,吊装时宜保存并利用包装箱底盘,预防索具直接接触柜体.(3)柜(屏、台)室内搬运、位移应采用手动插车,卷扬机滚杠和简易马凳式吊装架 配倒链吊装,不应采用...
