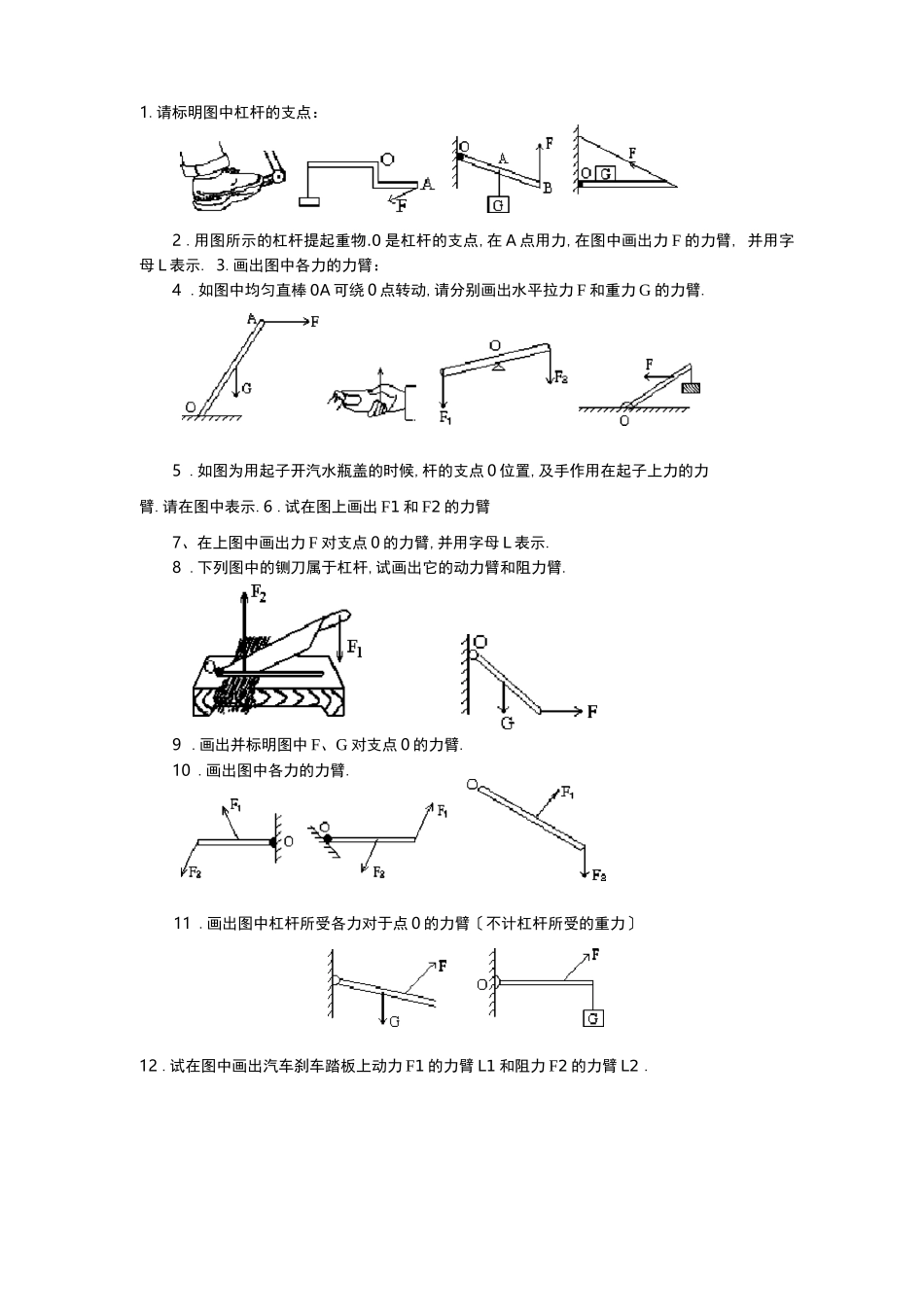

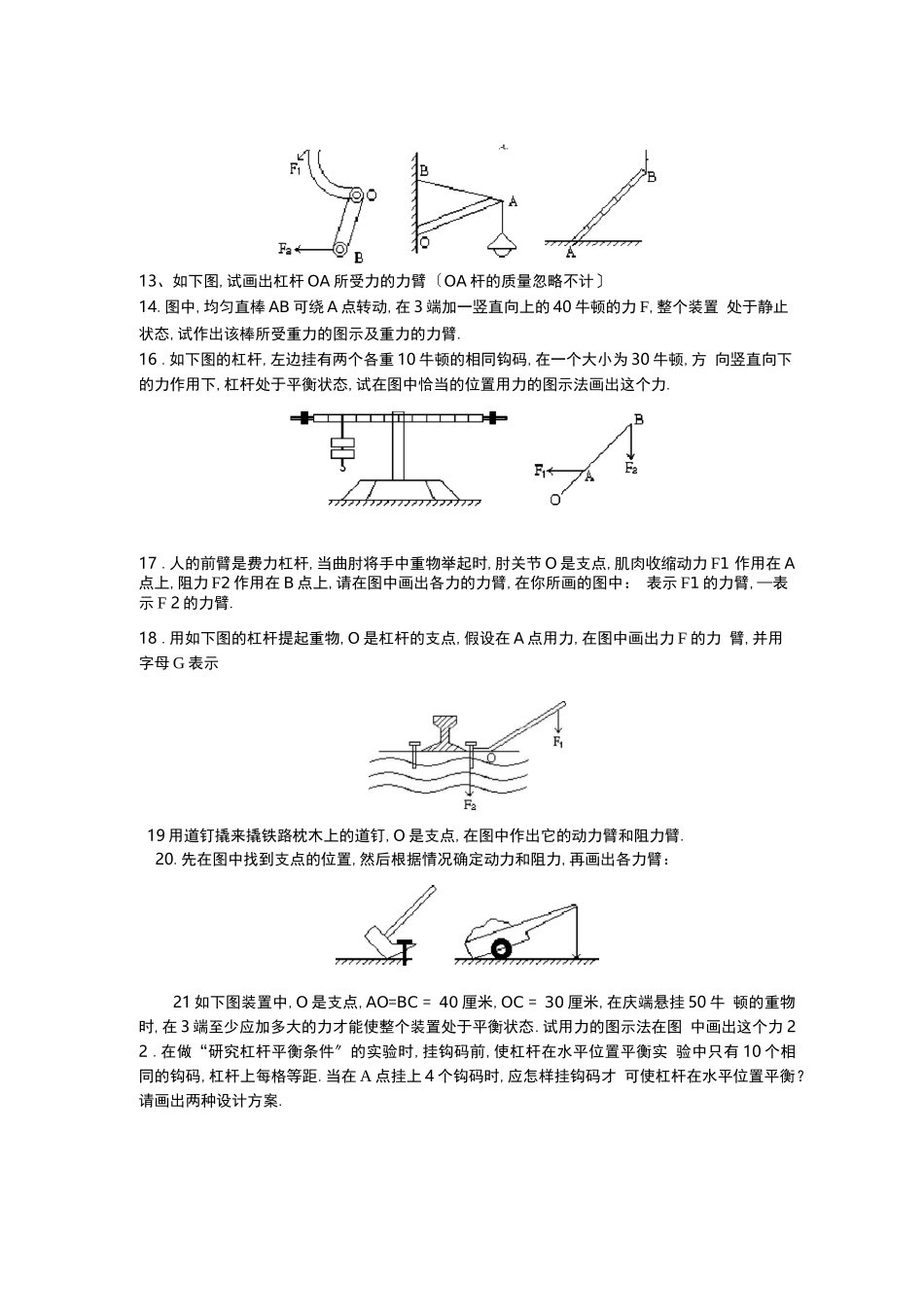

2 .用图所示的杠杆提起重物.0 是杠杆的支点,在 A 点用力,在图中画出力 F 的力臂, 并用字母 L 表示. 3.画出图中各力的力臂：4 .如图中均匀直棒 0A 可绕 0 点转动,请分别画出水平拉力 F 和重力 G 的力臂.5 .如图为用起子开汽水瓶盖的时候,杆的支点 0 位置,及手作用在起子上力的力臂.请在图中表示.6 .试在图上画出 F1 和 F2 的力臂7、在上图中画出力 F 对支点 0 的力臂,并用字母 L 表示.8 .下列图中的铡刀属于杠杆,试画出它的动力臂和阻力臂.9 .画出并标明图中 F、G 对支点 0 的力臂.10 .画出图中各力的力臂.11 .画出图中杠杆所受各力对于点 0 的力臂〔不计杠杆所受的重力〕12 .试在图中画出汽车刹车踏板上动力 F1 的力臂 L1 和阻力 F2 的力臂 L2 .1.请标明图中杠杆的支点：.-t..13、如下图,试画出杠杆 OA 所受力的力臂〔OA 杆的质量忽略不计〕14.图中,均匀直棒 AB 可绕 A 点转动,在 3 端加一竖直向上的 40 牛顿的力 F,整个装置 处于静止状态,试作出该棒所受重力的图示及重力的力臂.16 .如下图的杠杆,左边挂有两个各重 10 牛顿的相同钩码,在一个大小为 30 牛顿,方 向竖直向下的力作用下,杠杆处于平衡状态,试在图中恰当的位置用力的图示法画出这个力.17 .人的前臂是费力杠杆,当曲肘将手中重物举起时,肘关节 O 是支点,肌肉收缩动力 F1 作用在 A点上,阻力 F2 作用在 B 点上,请在图中画出各力的力臂,在你所画的图中： 表示 F1 的力臂,—表示 F 2 的力臂.18 .用如下图的杠杆提起重物,O 是杠杆的支点,假设在 A 点用力,在图中画出力 F 的力 臂,并用字母 G 表示19 用道钉撬来撬铁路枕木上的道钉,O 是支点,在图中作出它的动力臂和阻力臂.20.先在图中找到支点的位置,然后根据情况确定动力和阻力,再画出各力臂：21 如下图装置中,O 是支点,AO=BC = 40 厘米,OC = 30 厘米,在庆端悬挂 50 牛 顿的重物时,在 3 端至少应加多大的力才能使整个装置处于平衡状态.试用力的图示法在图 中画出这个力 22 .在做“研究杠杆平衡条件〞的实验时,挂钩码前,使杠杆在水平位置平衡实 验中只有 10 个相同的钩码,杠杆上每格等距.当在 A 点挂上 4 个钩码时,应怎样挂钩码才 可使杠杆在水平位置平衡？请画出两种设计方案.支点口Mb宁/吨 GF 广句L F10:0^ ；Fl / T产at^)wC^F,浮 r 尺 L1S0W； N• ・•. L =. ・ -,• 】・ a 吃」、'-A L」I...
