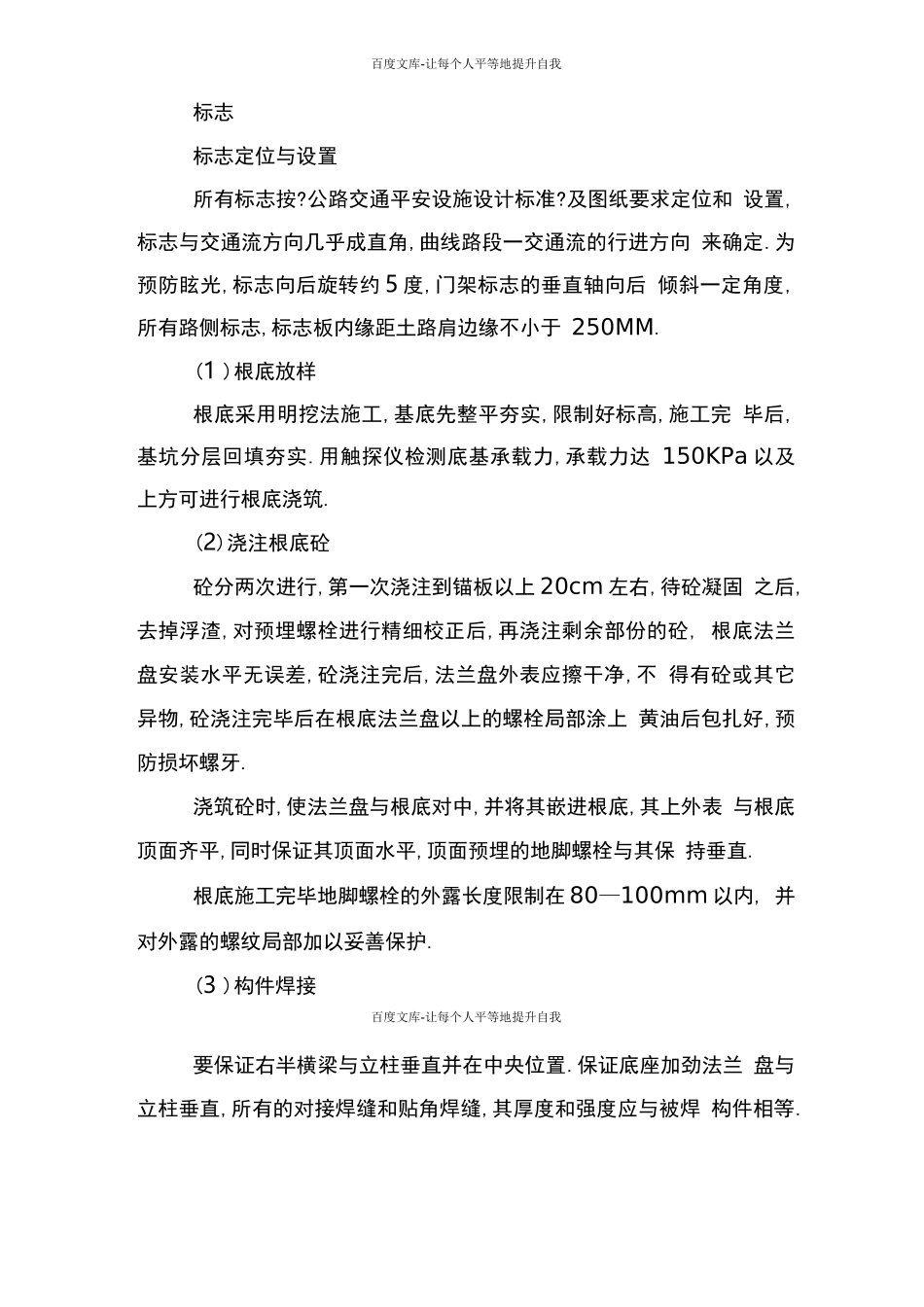

公路交通平安设施设计标准
及图纸要求定位和 设置,标志与交通流方向几乎成直角,曲线路段一交通流的行进方向 来确定
为预防眩光,标志向后旋转约 5 度,门架标志的垂直轴向后 倾斜一定角度,所有路侧标志,标志板内缘距土路肩边缘不小于 250MM
(1 )根底放样根底采用明挖法施工,基底先整平夯实,限制好标高,施工完 毕后,基坑分层回填夯实
用触探仪检测底基承载力,承载力达 150KPa 以及上方可进行根底浇筑
(2)浇注根底砼砼分两次进行,第一次浇注到锚板以上 20cm 左右,待砼凝固 之后,去掉浮渣,对预埋螺栓进行精细校正后,再浇注剩余部份的砼, 根底法兰盘安装水平无误差,砼浇注完后,法兰盘外表应擦干净,不 得有砼或其它异物,砼浇注完毕后在根底法兰盘以上的螺栓局部涂上 黄油后包扎好,预防损坏螺牙
浇筑砼时,使法兰盘与根底对中,并将其嵌进根底,其上外表 与根底顶面齐平,同时保证其顶面水平,顶面预埋的地脚螺栓与其保 持垂直
根底施工完毕地脚螺栓的外露长度限制在 80—100mm 以内, 并对外露的螺纹局部加以妥善保护
(3 )构件焊接百度文库-让每个人平等地提升自我要保证右半横梁与立柱垂直并在中央位置
保证底座加劲法兰 盘与立柱垂直,所有的对接焊缝和贴角焊缝,其厚度和强度应与被焊 构件相等

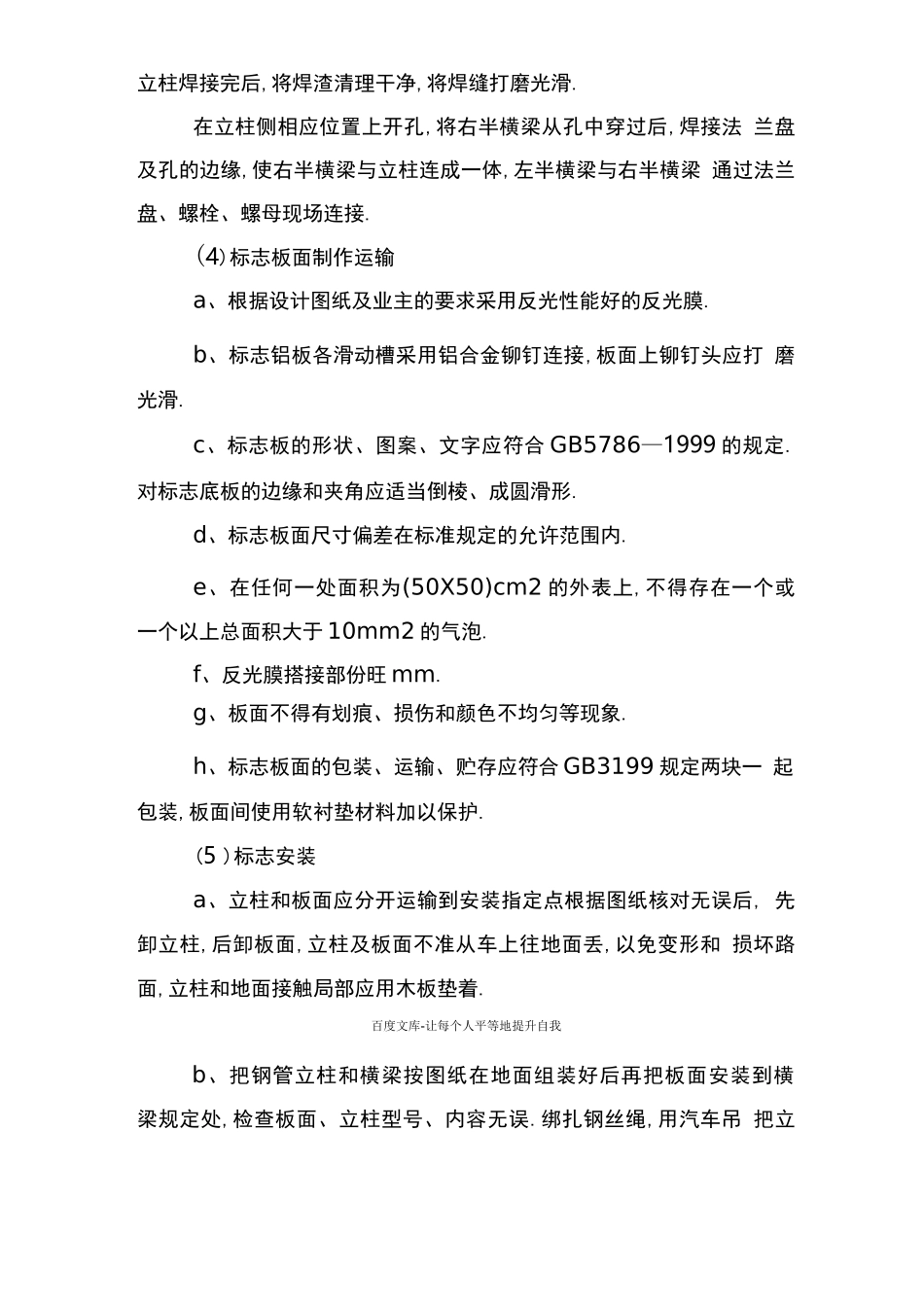

立柱焊接完后,将焊渣清理干净,将焊缝打磨光滑
在立柱侧相应位置上开孔,将右半横梁从孔中穿过后,焊接法 兰盘及孔的边缘,使右半横梁与立柱连成一体,左半横梁与右半横梁 通过法兰盘、螺栓、螺母现场连接
(4)标志板面制作运输a、根据设计图纸及业主的要求采用反光性能好的反光膜
b、标志铝板各滑动槽采用铝合金铆钉连接,板面上铆钉头应打 磨光滑
c、标志板的形状、图案、文字应符合 GB5786—1999 的规定
对标志底板的边缘和夹角应适当倒
