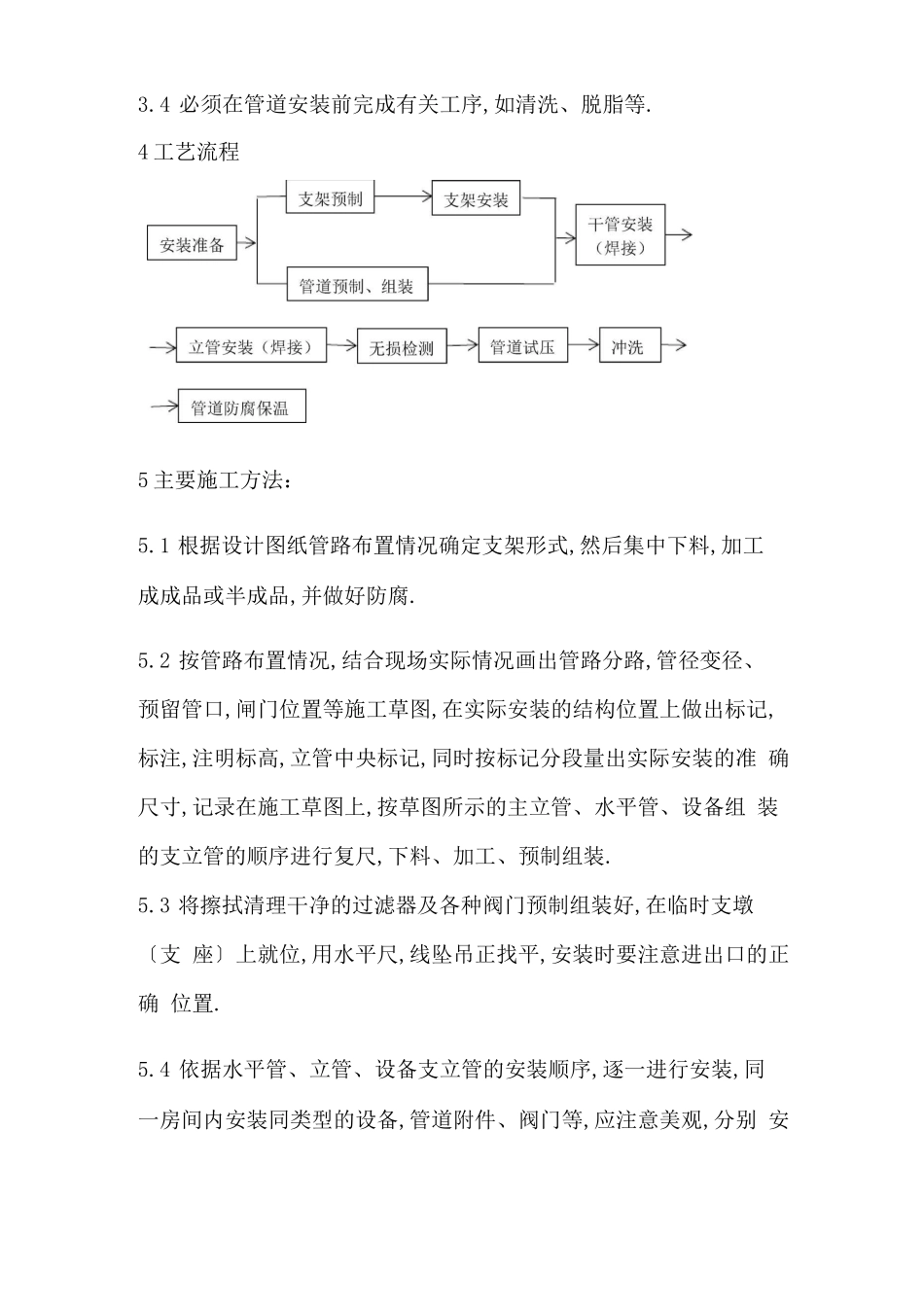

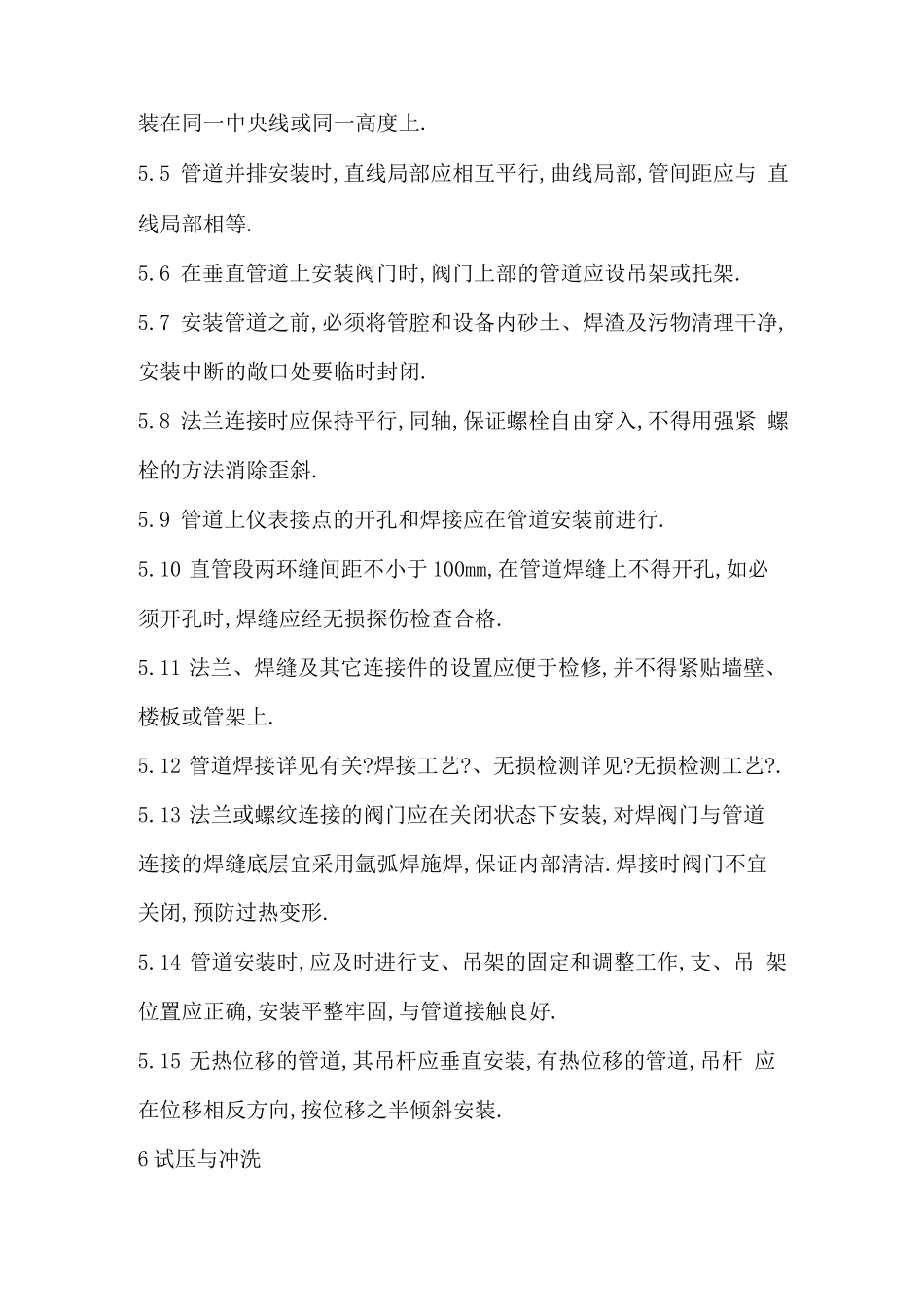

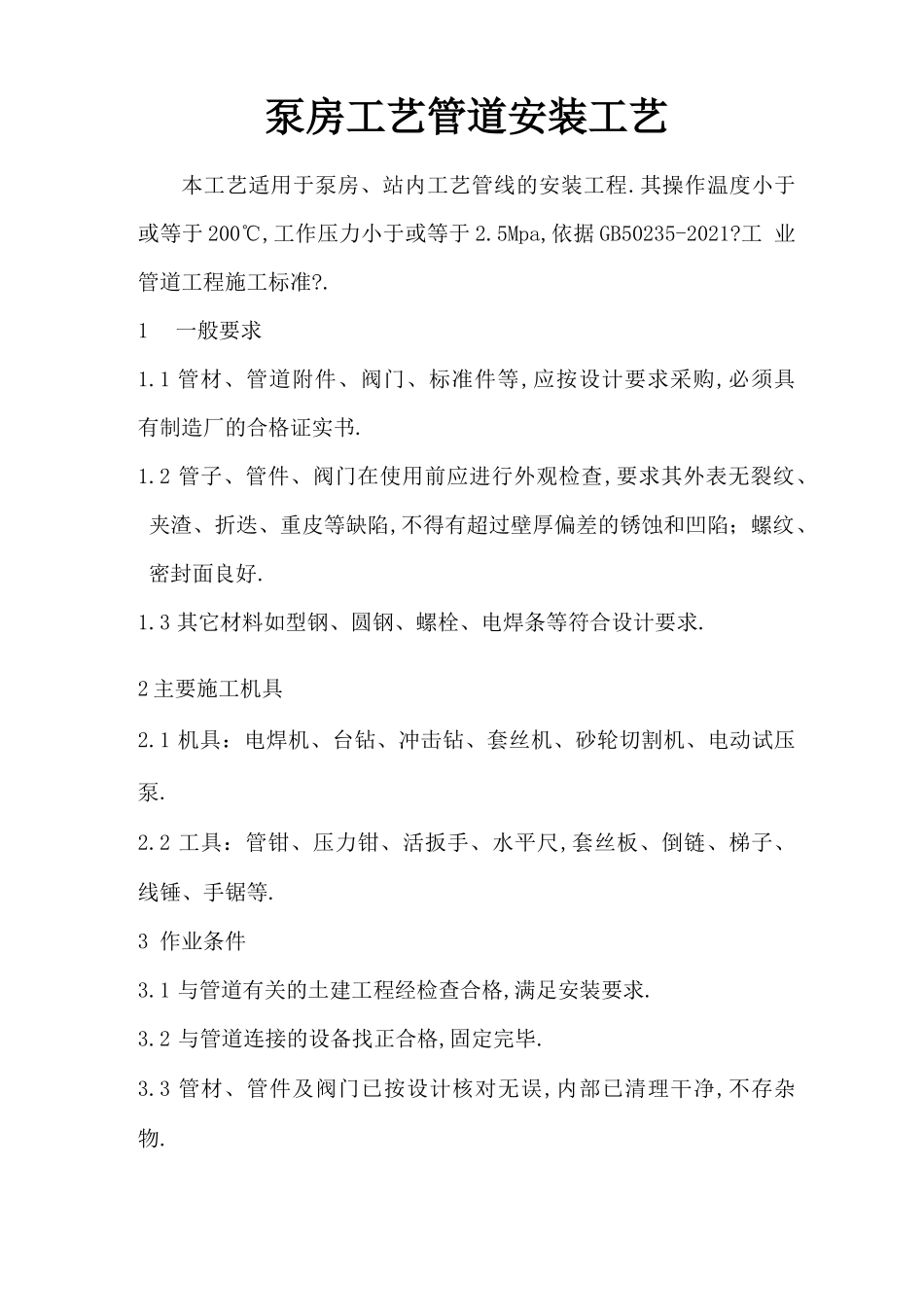

泵房工艺管道安装工艺本工艺适用于泵房、站内工艺管线的安装工程.其操作温度小于 或等于 200℃,工作压力小于或等于 2.5Mpa,依据 GB50235-2021?工 业管道工程施工标准?.1一般要求1.1 管材、管道附件、阀门、标准件等,应按设计要求采购,必须具 有制造厂的合格证实书.1.2 管子、管件、阀门在使用前应进行外观检查,要求其外表无裂纹、 夹渣、折迭、重皮等缺陷,不得有超过壁厚偏差的锈蚀和凹陷；螺纹、 密封面良好.1.3 其它材料如型钢、圆钢、螺栓、电焊条等符合设计要求.2 主要施工机具2.1 机具：电焊机、台钻、冲击钻、套丝机、砂轮切割机、电动试压 泵.2.2 工具：管钳、压力钳、活扳手、水平尺,套丝板、倒链、梯子、 线锤、手锯等.3 作业条件3.1 与管道有关的土建工程经检查合格,满足安装要求.3.2 与管道连接的设备找正合格,固定完毕.3.3 管材、管件及阀门已按设计核对无误,内部已清理干净,不存杂 物.3.4 必须在管道安装前完成有关工序,如清洗、脱脂等.4 工艺流程5 主要施工方法：5.1 根据设计图纸管路布置情况确定支架形式,然后集中下料,加工 成成品或半成品,并做好防腐.5.2 按管路布置情况,结合现场实际情况画出管路分路,管径变径、 预留管口,闸门位置等施工草图,在实际安装的结构位置上做出标记, 标注,注明标高,立管中央标记,同时按标记分段量出实际安装的准 确尺寸,记录在施工草图上,按草图所示的主立管、水平管、设备组 装的支立管的顺序进行复尺,下料、加工、预制组装.5.3 将擦拭清理干净的过滤器及各种阀门预制组装好,在临时支墩〔支 座〕上就位,用水平尺,线坠吊正找平,安装时要注意进出口的正确 位置.5.4 依据水平管、立管、设备支立管的安装顺序,逐一进行安装,同 一房间内安装同类型的设备,管道附件、阀门等,应注意美观,分别 安装在同一中央线或同一高度上.5.5 管道并排安装时,直线局部应相互平行,曲线局部,管间距应与 直线局部相等.5.6 在垂直管道上安装阀门时,阀门上部的管道应设吊架或托架.5.7 安装管道之前,必须将管腔和设备内砂土、焊渣及污物清理干净, 安装中断的敞口处要临时封闭.5.8 法兰连接时应保持平行,同轴,保证螺栓自由穿入,不得用强紧 螺栓的方法消除歪斜.5.9 管道上仪表接点的开孔和焊接应在管道安装前进行.5.10 直管段两环缝间距不小于 100mm,在管道焊缝上不得开孔,如必 须开孔时,焊缝应经无损探伤检查合格.5.11 法兰、焊缝及其它连接件的设置应便于检修,并不得紧贴墙壁...
