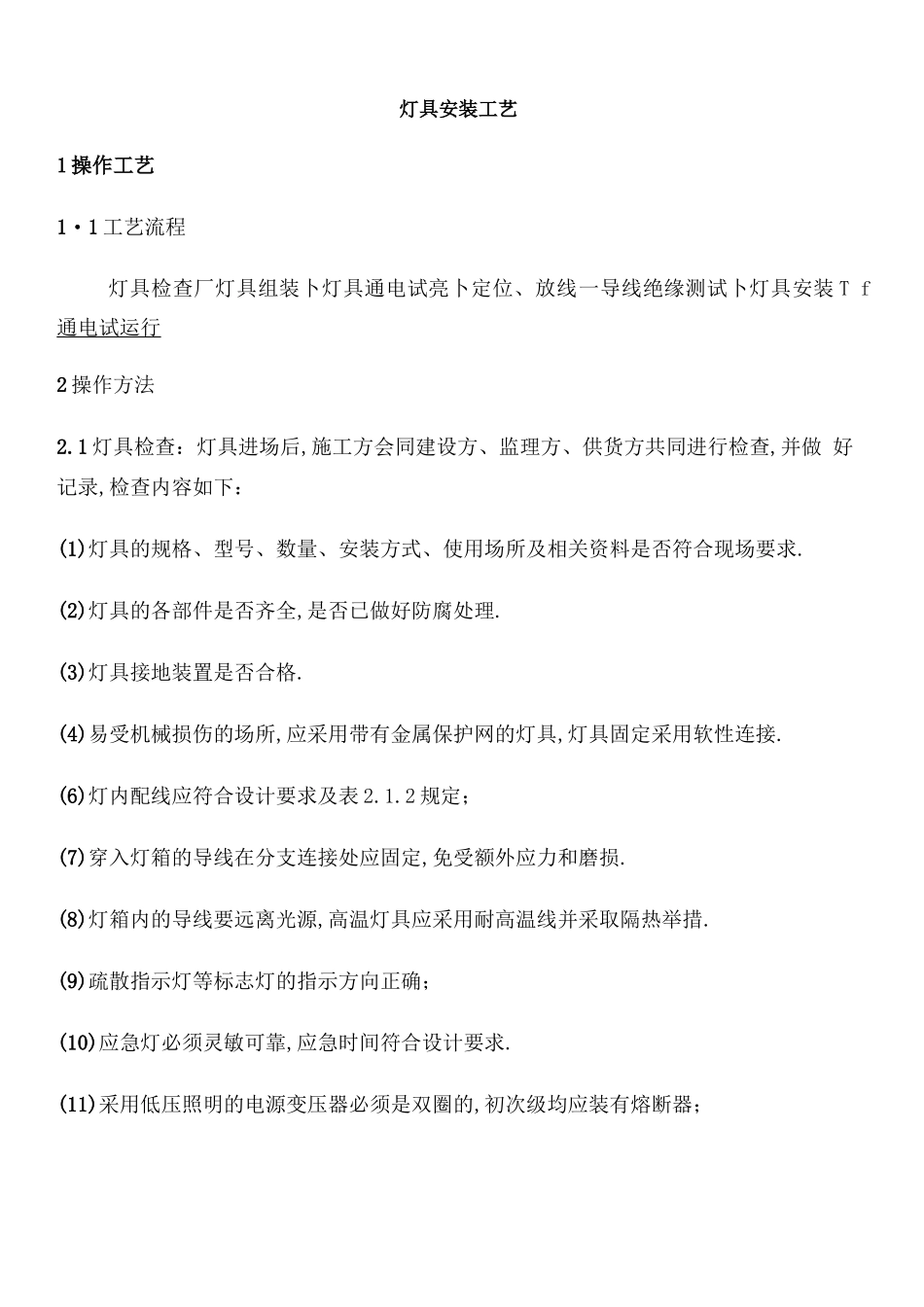

灯具安装工艺1 操作工艺1・1 工艺流程灯具检查厂灯具组装卜灯具通电试亮卜定位、放线一导线绝缘测试卜灯具安装 T f通电试运行2 操作方法2.1 灯具检查：灯具进场后,施工方会同建设方、监理方、供货方共同进行检查,并做 好记录,检查内容如下：(1)灯具的规格、型号、数量、安装方式、使用场所及相关资料是否符合现场要求.(2)灯具的各部件是否齐全,是否已做好防腐处理.(3)灯具接地装置是否合格.(4)易受机械损伤的场所,应采用带有金属保护网的灯具,灯具固定采用软性连接.(6)灯内配线应符合设计要求及表 2.1.2 规定；(7)穿入灯箱的导线在分支连接处应固定,免受额外应力和磨损.(8)灯箱内的导线要远离光源,高温灯具应采用耐高温线并采取隔热举措.(9)疏散指示灯等标志灯的指示方向正确；(10)应急灯必须灵敏可靠,应急时间符合设计要求.(11)采用低压照明的电源变压器必须是双圈的,初次级均应装有熔断器；2.2 灯具组装2.2.1 根据厂家提供的说明书及组装图认真核对紧固件、连接件及其他附件.2.2.2 根据说明书穿个分子回路的绝缘电线.2.2.3 根据组装图组装并接线.2.2.4 安装各种附件.2.3 灯具通电试亮：根据灯具的电压标志,选择相应的电压,接入已准备好的插座或开 关上,并通过插座或开关接通灯具使其通电,灯具工作正常前方可安装.2.4 定位、放线2.4.1 定位：按施工图及技术交底来确定灯具位置及标高,并与其他专业施工图纸核对 是否矛盾.1.1 .4.2 放线：根据单独灯具及成排灯具的位置,采用十字交叉法放线,画线.2.5 导线绝缘测试：灯具安装前,必须进行导线绝缘电阻测试.测试方法可参见本册?管 内绝缘导线敷设及连接工艺标准?(VI409)中相关内容.2.6 灯具安装2.6.1 普通灯具安装(1)塑料台的安装.将灯头盒内的电源线从塑料台的穿线孔中穿出,预留接线长度, 削出线芯,将塑料台紧贴建筑物外表,对正位置,用机螺丝将塑料台固定在灯头盒上.(2)将电源线由吊线盒底或平灯座出线孔内穿出,并压牢在其接线端子上,余线送回 至灯头盒.然后将吊线盒底座或平灯座固定在塑料台上.〔3〕如果是软线吊灯,首先将灯头线穿过吊线盒盖,打好保险扣,接头盘圈涮锡固定 在吊线盒内与电源线连通的端子上.〔4〕灯具吊线如需穿塑料软管,必须将软管两端剪成两半分别压在吊线盒与灯头内的 保险扣上,软管不能脱出.一般吊灯、吸顶灯灯具安装方法参见图 3.2.6.1.图 3.2.5.1 吊灯、吸顶灯灯具安装方法〔5〕链吊或管吊的灯具安装时应使用法兰式吊线盒将吊链或吊管固定在法兰...
