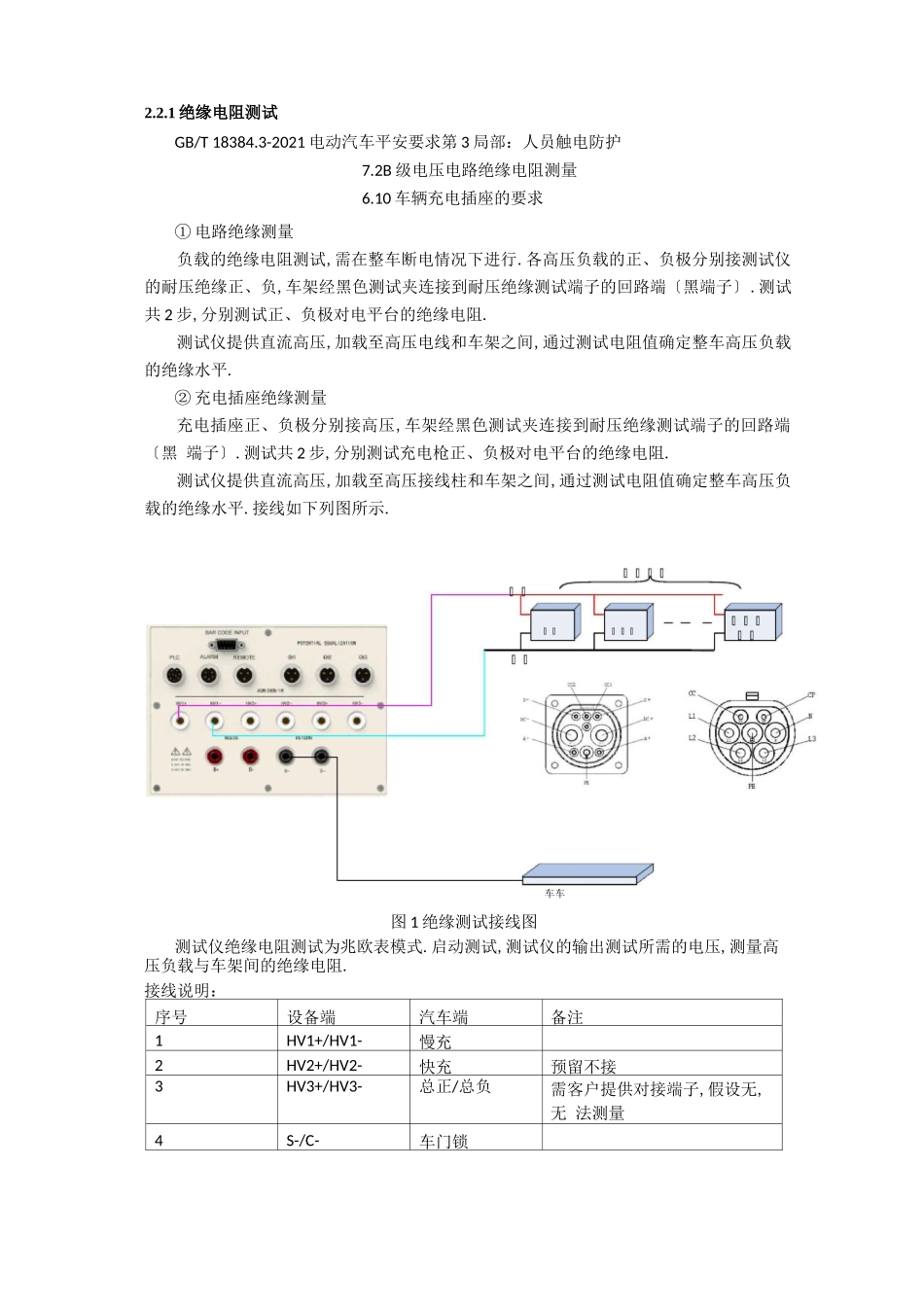

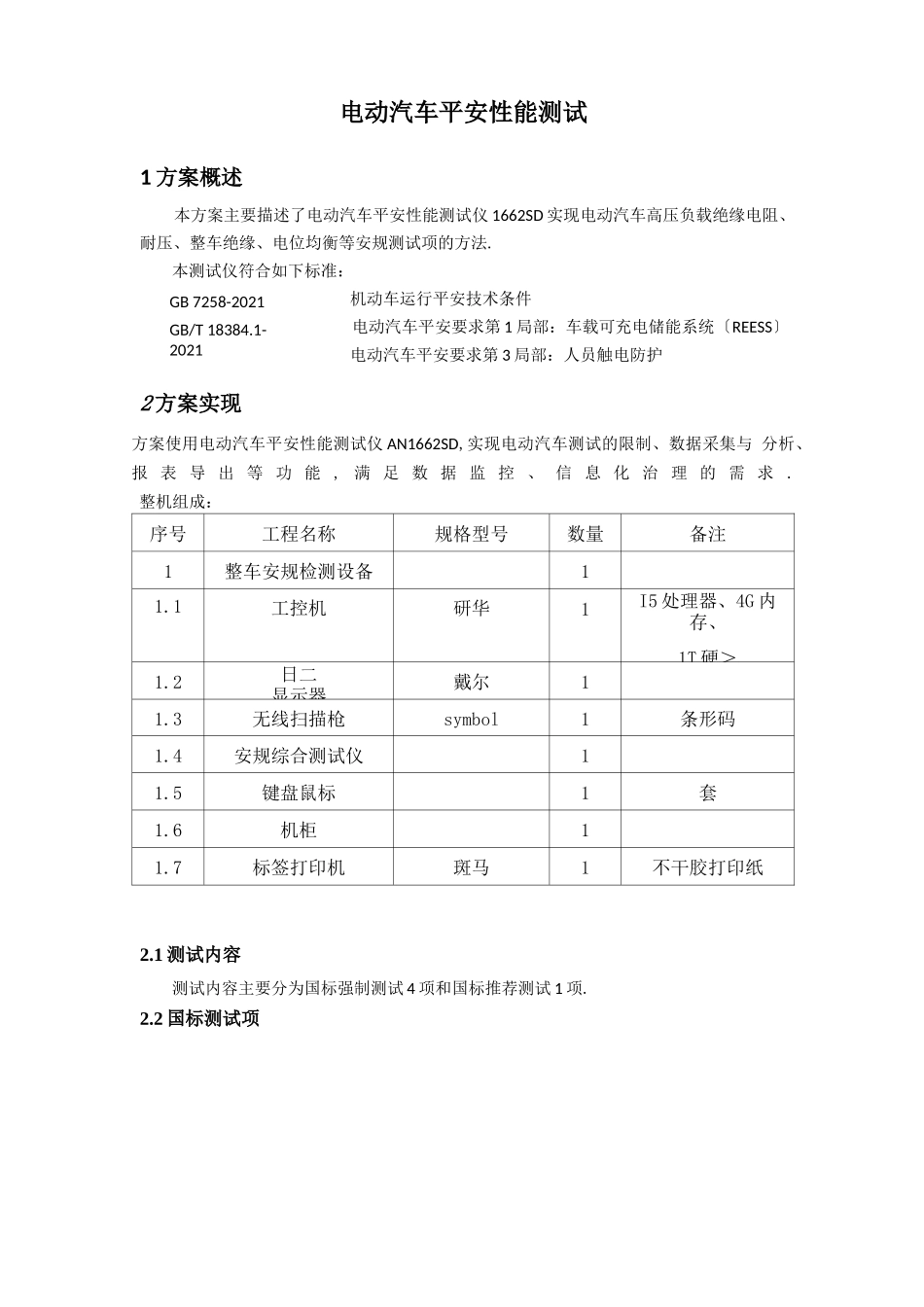

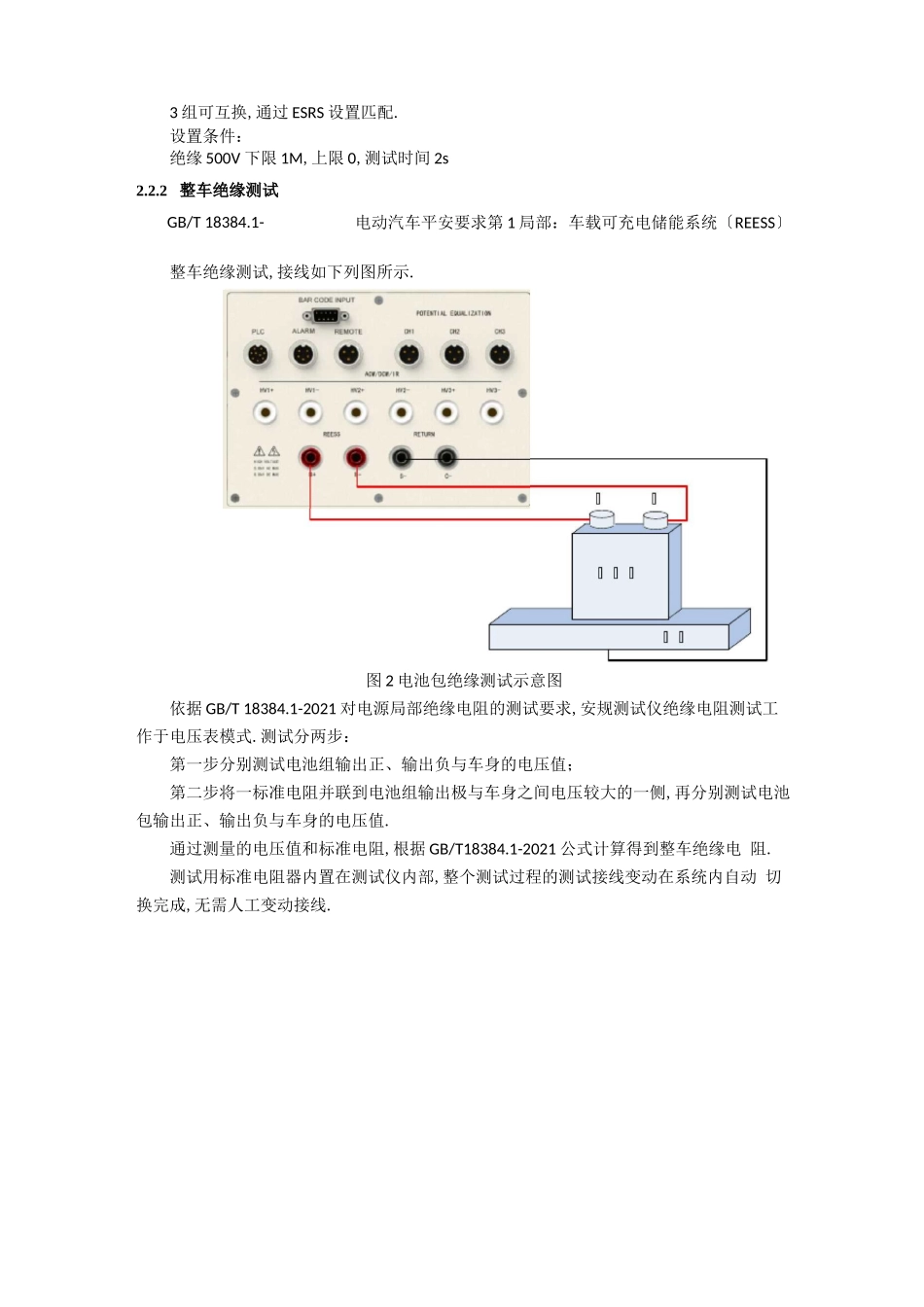

电动汽车平安性能测试1 方案概述本方案主要描述了电动汽车平安性能测试仪 1662SD 实现电动汽车高压负载绝缘电阻、 耐压、整车绝缘、电位均衡等安规测试项的方法.本测试仪符合如下标准：机动车运行平安技术条件电动汽车平安要求第 1 局部：车载可充电储能系统〔REESS〕 电动汽车平安要求第 3 局部：人员触电防护2 方案实现方案使用电动汽车平安性能测试仪 AN1662SD,实现电动汽车测试的限制、数据采集与 分析、报 表 导 出 等 功 能 , 满 足 数 据 监 控 、 信 息 化 治 理 的 需 求 .整机组成：序号工程名称规格型号数量备注1整车安规检测设备11.1工控机研华1I5 处理器、4G 内存、1T 硬＞1.2日二显示器戴尔11.3无线扫描枪symbol1条形码1.4安规综合测试仪11.5键盘鼠标1套1.6机柜11.7标签打印机斑马1不干胶打印纸2.1 测试内容测试内容主要分为国标强制测试 4 项和国标推荐测试 1 项.2.2 国标测试项GB 7258-2021GB/T 18384.1-2021GB/T 18384.3-2.2.1 绝缘电阻测试GB/T 18384.3-2021 电动汽车平安要求第 3 局部：人员触电防护7.2B 级电压电路绝缘电阻测量6.10 车辆充电插座的要求① 电路绝缘测量负载的绝缘电阻测试,需在整车断电情况下进行.各高压负载的正、负极分别接测试仪 的耐压绝缘正、负,车架经黑色测试夹连接到耐压绝缘测试端子的回路端〔黑端子〕.测试 共 2 步,分别测试正、负极对电平台的绝缘电阻.测试仪提供直流高压,加载至高压电线和车架之间,通过测试电阻值确定整车高压负载 的绝缘水平.② 充电插座绝缘测量充电插座正、负极分别接高压,车架经黑色测试夹连接到耐压绝缘测试端子的回路端〔黑 端子〕.测试共 2 步,分别测试充电枪正、负极对电平台的绝缘电阻.测试仪提供直流高压,加载至高压接线柱和车架之间,通过测试电阻值确定整车高压负 载的绝缘水平.接线如下列图所示.车车图 1 绝缘测试接线图测试仪绝缘电阻测试为兆欧表模式.启动测试,测试仪的输出测试所需的电压,测量高压负载与车架间的绝缘电阻.接线说明：序号设备端汽车端备注1HV1+/HV1-慢充2HV2+/HV2-快充预留不接3HV3+/HV3-总正/总负需客户提供对接端子,假设无,无 法测量4S-/C-车门锁3 组可互换,通过 ESRS 设置匹配.设置条件：绝缘 500V 下限 1M,上限 0,测试时间 2s2.2.2 整车绝缘测试电动汽车平安要求第 1 局部：车载可充电储能系统〔REESS〕整车绝缘测试,接线如下列图所示.图 2 电池包绝缘测试...
