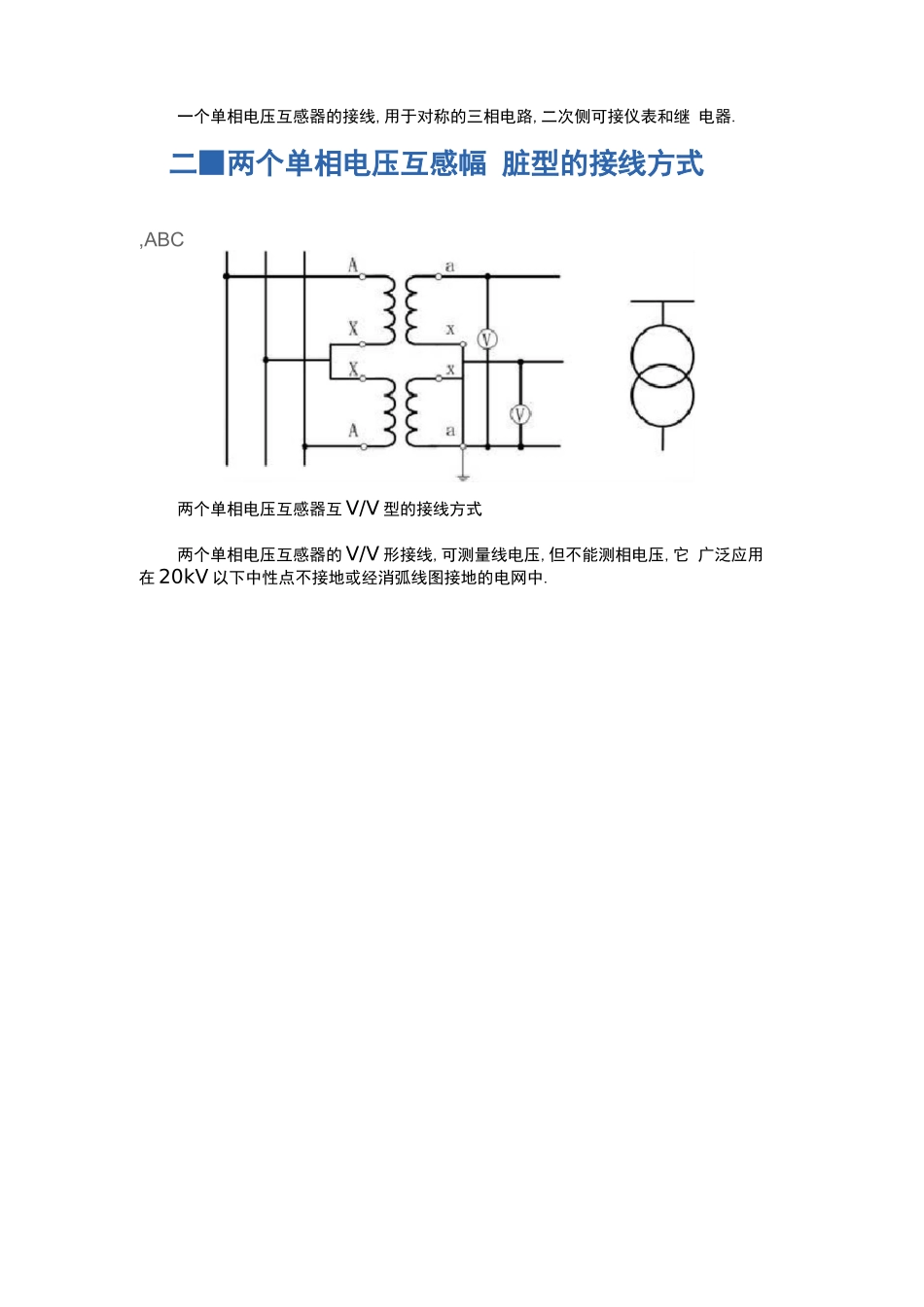

前言,电压互感器电力系统中通常有四种接线方式,电压互感器接线接地、相位等必须按严格的接法,并且电压互感器二次侧严禁短路.35KV 及以下的高压三相系统,特别是 10KV 三相系统,接线来源于三角形接线,只是“口〞没闭住,称为 Vv 接,此接线方式可以节省一台电压互感器,可满足三相有功、无功电能计量的要求,但不能用于测量相电压,不能接入监 视系统绝缘状况的电压表.〔2〕Y,yn 接线方式：主要采用三铁芯柱三相电压互感器,多用于小电流接地 的高压三相系统,二次侧中性接线引出接地,此接线为了预防高压侧单相接地 故障,高压侧中性点不允许接地,故不能测量对地电压.信息请登录：输配电 设备网〔3〕YN,yn 接线方式：多用于大电流接地系统.〔4〕YN,yn,do 接线方式：也称为开口三角接线,在正常运行状态下,开口三 角的输出端上的电压均为零,如果系统发生一相接地时,其余两个输出端的出 口电压为每相剩余电压绕组二次电压的 3 倍,这样便于交流绝缘监视电压继电 器的电压整定,但此接线方式在 10KV 及以下的系统中不采用.一■一个单相电压互感器接线方式一个单相电压互感器接线方式1〕Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的一个叁出甩足互逐泰接线方式一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表和继 电器.二■两个单相电压互感幅 脏型的接线方式,ABC两个单相电压互感器互 V/V 型的接线方式两个单相电压互感器的 V/V 形接线,可测量线电压,但不能测相电压,它 广泛应用在 20kV 以下中性点不接地或经消弧线图接地的电网中.UaUbUc电压互感器接线图之 vv 接法实物图:JDZX9-10G 电压互感器、JDZ9-10 电压互感器实物接线图三.三个单相电压互感器丫 0〞0 型的接线方ARC三个单相电压互感器 Y0/Y0 型的接线方式可供应要求测量线电压的仪表和继电器,以及要求供应相电压的绝缘监察 电压表.■三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成 Y0/Y0/A 型ABC三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/A 型接成 Y0 形的二次线圈供电给仪表、继电器及绝缘监察电压表等.辅助二 次线圈接成开口三角形,供电给绝缘监察电压继电器.当三相系统正常工作 时,三相电压平衡,开口三角形两端电压为零.当某一相接地时,开口三角形 两端出现零序电压,使绝缘监察电压继电器动作,发出信号.用于 3〜220kV 系统〔110kV 及以上无高压熔断器〕,供接入交流电网绝缘监视仪表...
