电压互感器试验方案VIP免费

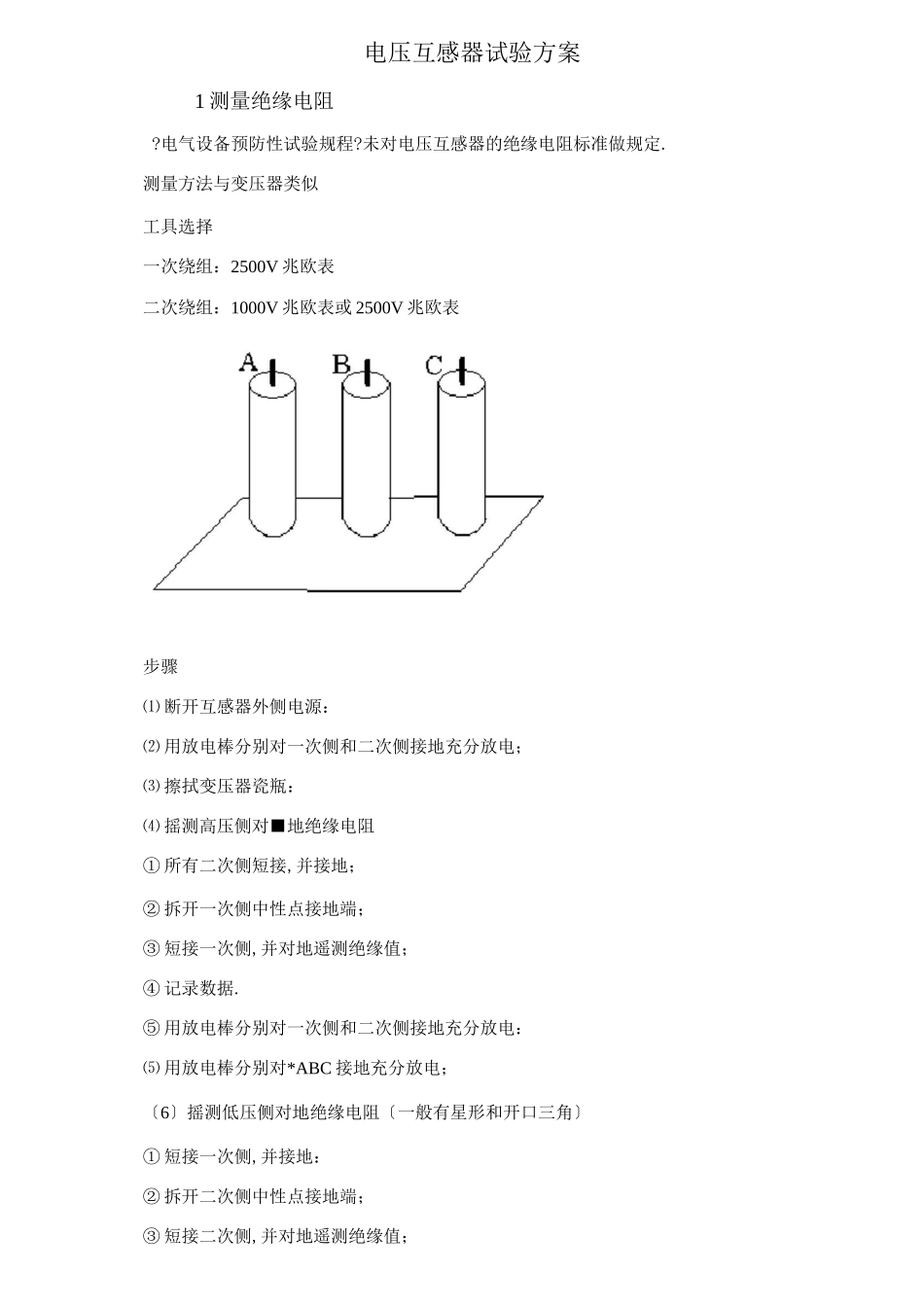

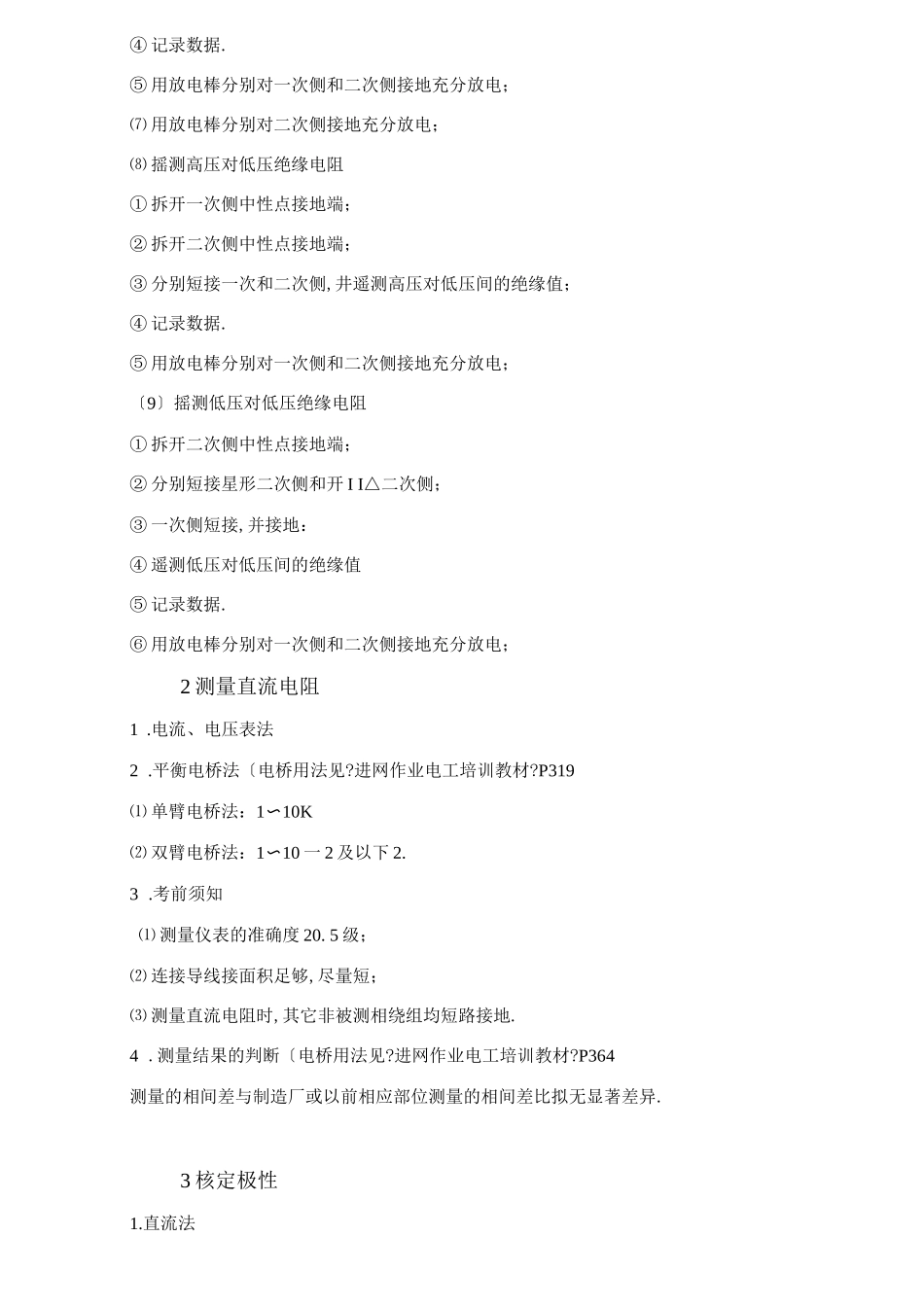

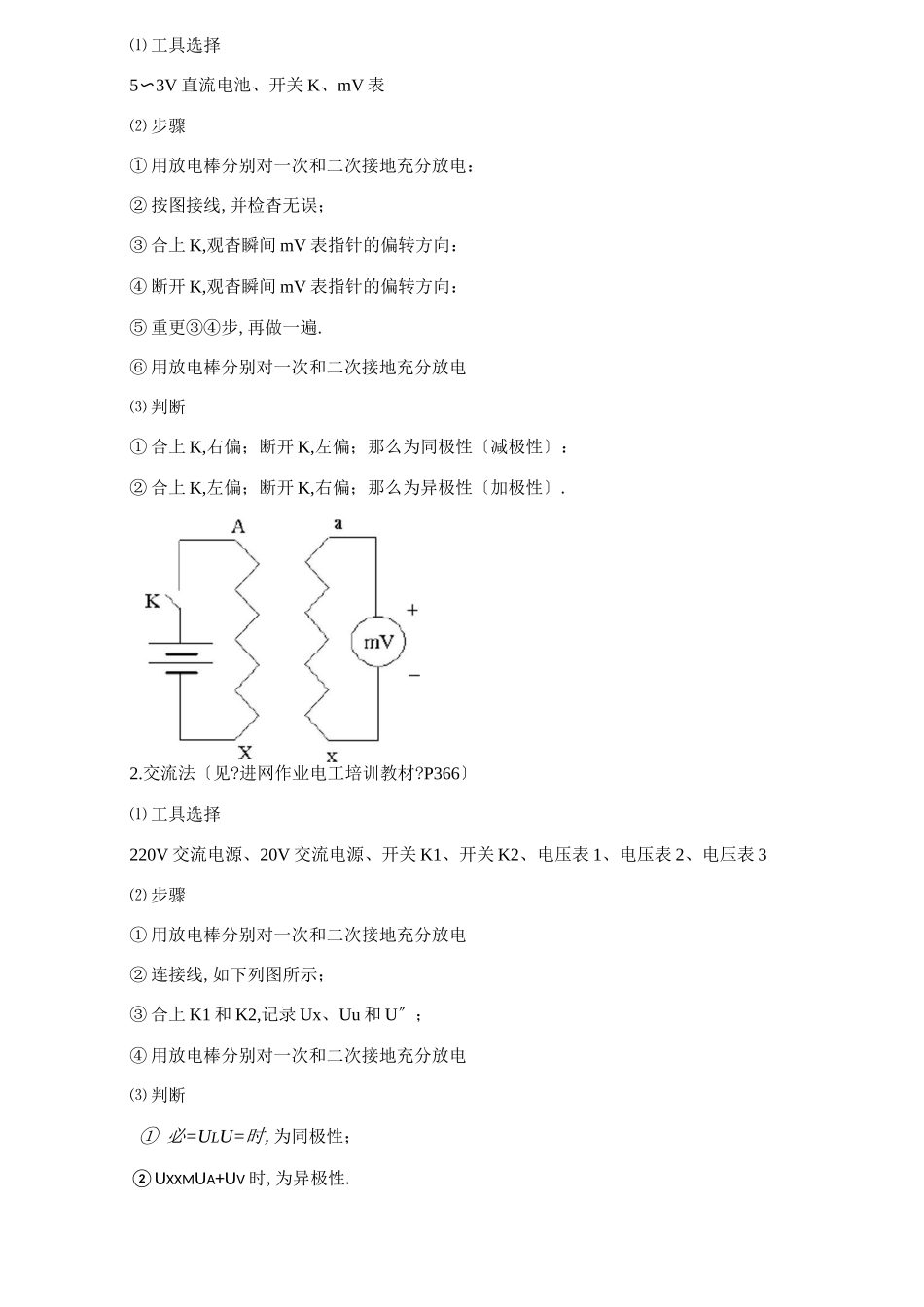

电压互感器试验方案1 测量绝缘电阻?电气设备预防性试验规程?未对电压互感器的绝缘电阻标准做规定.测量方法与变压器类似工具选择一次绕组：2500V 兆欧表二次绕组：1000V 兆欧表或 2500V 兆欧表步骤⑴ 断开互感器外侧电源：⑵ 用放电棒分别对一次侧和二次侧接地充分放电；⑶ 擦拭变压器瓷瓶：⑷ 摇测高压侧对■地绝缘电阻① 所有二次侧短接,并接地；② 拆开一次侧中性点接地端；③ 短接一次侧,并对地遥测绝缘值；④ 记录数据.⑤ 用放电棒分别对一次侧和二次侧接地充分放电：⑸ 用放电棒分别对*ABC 接地充分放电；〔6〕摇测低压侧对地绝缘电阻〔一般有星形和开口三角〕① 短接一次侧,并接地：② 拆开二次侧中性点接地端；③ 短接二次侧,并对地遥测绝缘值；④ 记录数据.⑤ 用放电棒分别对一次侧和二次侧接地充分放电；⑺ 用放电棒分别对二次侧接地充分放电；⑻ 摇测高压对低压绝缘电阻① 拆开一次侧中性点接地端；② 拆开二次侧中性点接地端；③ 分别短接一次和二次侧,井遥测高压对低压间的绝缘值；④ 记录数据.⑤ 用放电棒分别对一次侧和二次侧接地充分放电；〔9〕摇测低压对低压绝缘电阻① 拆开二次侧中性点接地端；② 分别短接星形二次侧和开 I I△二次侧；③ 一次侧短接,并接地：④ 遥测低压对低压间的绝缘值⑤ 记录数据.⑥ 用放电棒分别对一次侧和二次侧接地充分放电；2 测量直流电阻1 .电流、电压表法2 .平衡电桥法〔电桥用法见?进网作业电工培训教材?P319⑴ 单臂电桥法：1〜10K⑵ 双臂电桥法：1〜10 一 2 及以下 2.3 .考前须知⑴ 测量仪表的准确度 20. 5 级；⑵ 连接导线接面积足够,尽量短；⑶ 测量直流电阻时,其它非被测相绕组均短路接地.4 .测量结果的判断〔电桥用法见?进网作业电工培训教材?P364测量的相间差与制造厂或以前相应部位测量的相间差比拟无显著差异.3 核定极性1.直流法⑴ 工具选择5〜3V 直流电池、开关 K、mV 表⑵ 步骤① 用放电棒分别对一次和二次接地充分放电：② 按图接线,并检杳无误；③ 合上 K,观杳瞬间 mV 表指针的偏转方向：④ 断开 K,观杳瞬间 mV 表指针的偏转方向：⑤ 重更③④步,再做一遍.⑥ 用放电棒分别对一次和二次接地充分放电⑶ 判断① 合上 K,右偏；断开 K,左偏；那么为同极性〔减极性〕：② 合上 K,左偏；断开 K,右偏；那么为异极性〔加极性〕.2.交流法〔见?进网作业电工培训教材?P366〕⑴ 工具选择220V 交流电源、20V 交流...
