电工第六版课后答案第15章秦增煌VIP免费

电工第六版课后答案第15章秦增煌_第1页
1/8
电工第六版课后答案第15章秦增煌_第2页
2/8

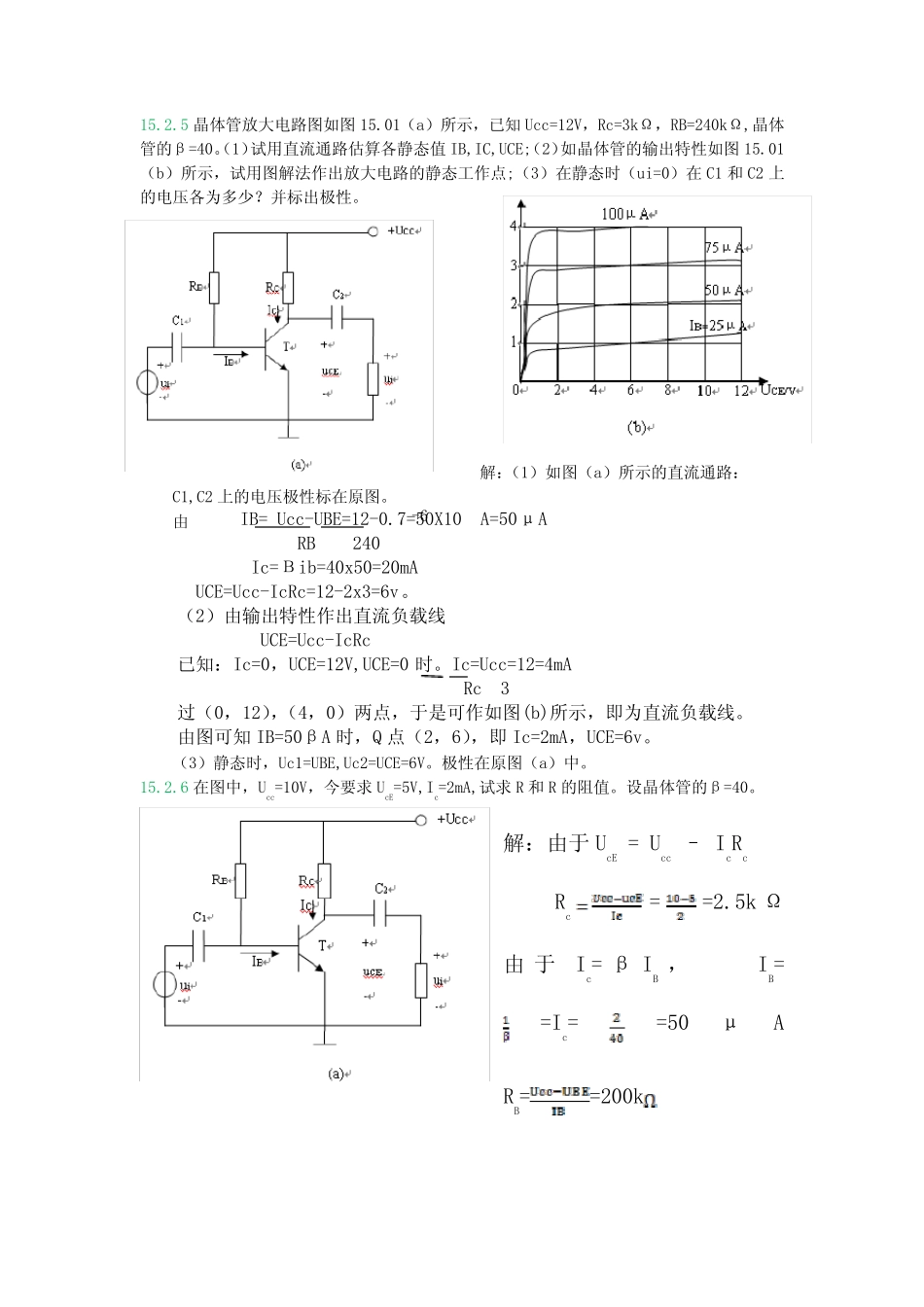

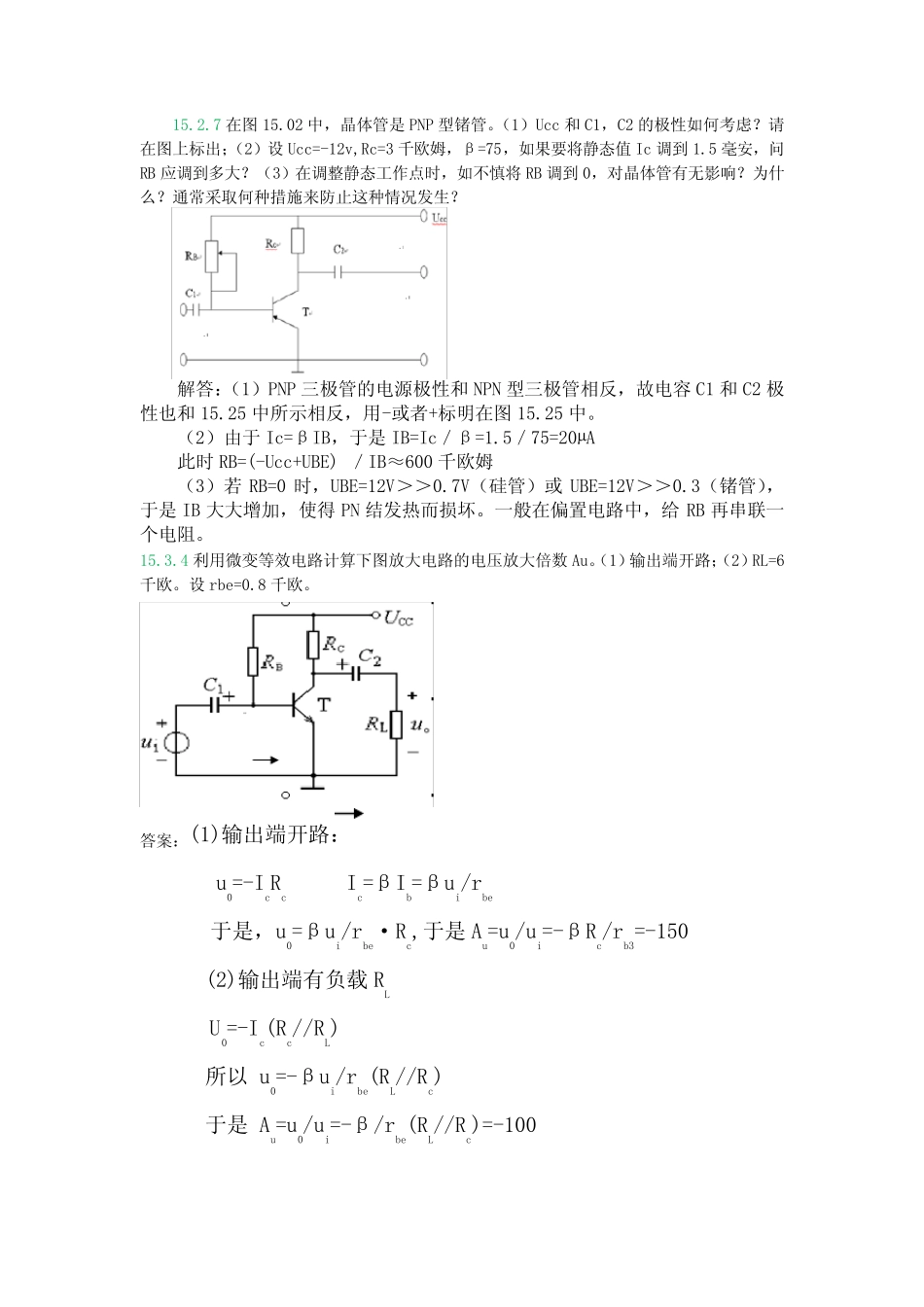

15.2.5 晶 体 管 放 大 电 路 图 如 图 15.01( a) 所 示 , 已 知 Ucc=12V, Rc=3kΩ , RB=240kΩ ,晶 体管 的 β =40。( 1)试 用 直 流 通 路 估 算 各 静 态 值 IB,IC,UCE;( 2)如 晶 体 管 的 输 出 特 性 如 图 15.01( b) 所 示 , 试 用 图 解 法 作 出 放 大 电 路 的 静 态 工 作 点 ;( 3) 在 静 态 时 ( ui=0) 在 C1 和 C2 上的 电 压 各 为 多 少 ? 并 标 出 极 性 。 解 :( 1) 如 图 ( a) 所 示 的 直 流 通 路 : C1,C2 上 的 电 压 极 性 标 在 原 图 。 由 IB= Ucc-UBE=12-0.7=50X10 A=50μ A RB 240 Ic=Β ib=40x50=20mA UCE=Ucc-IcRc=12-2x3=6v。 ( 2) 由 输 出 特 性 作 出 直 流 负 载 线 UCE=Ucc-IcRc 已 知 : Ic=0, UCE=12V,UCE=0 时 。 Ic=Ucc=12=4mA Rc 3 过 ( 0, 12),( 4, 0) 两 点 , 于 是 可 作 如 图 (b)所 示 , 即 为 直 流 负 载 线 。 由 图 可 知 IB=50β A 时 , Q 点 ( 2, 6), 即 Ic=2mA, UCE=6v。 ( 3) 静 态 时 , Uc1=UBE,Uc2=UCE=6V。 极 性 在 原 图 ( a) 中 。 15.2.6 在 图 中 , Ucc=10V, 今 要 求 UcE=5V,Ic=2mA,试 求 R 和 R 的 阻 值 。 设 晶 体 管 的 β =40。 解 : 由 于 UcE = Ucc – IcRc Rc==2.5k Ω 由于Ic= βIB , IB= =Ic==50μA RB==200k -6 15.2.7 在图 15.02 中,晶体管是 PNP 型锗管。(1)Ucc 和 C1,C2 的极性如何考虑?请在图上标出;(2)设 Ucc=-12v,Rc=3 千欧姆,β=75,如果要将静态值 Ic 调到 1.5 毫安,问RB 应调到多大?(3)在调整静态工作点时,如不慎将 RB 调到 0,对晶体管有无影响?为什么?通常采取何种措施来防止这种情况发生? 解答:(1)PNP 三极管的电源极性和 NPN 型三极管相反,故电容 C1 和 C2 极性也和 15.25 中所示相反,用-或者+标明在图 15.25 中。 (2)由于 Ic=βIB,于是 IB=Ic/β=1.5/75=20µA 此 时 RB=(-Ucc+UBE) /IB≈ 600 千欧姆 (3)若RB=0 时,UBE=12V> > 0.7V(硅 管)或 UBE=12V> > 0.3(锗管),于是 IB 大大增 加 ,使 得PN 结 发热 而 损 坏 。...
